Робоче обладнання

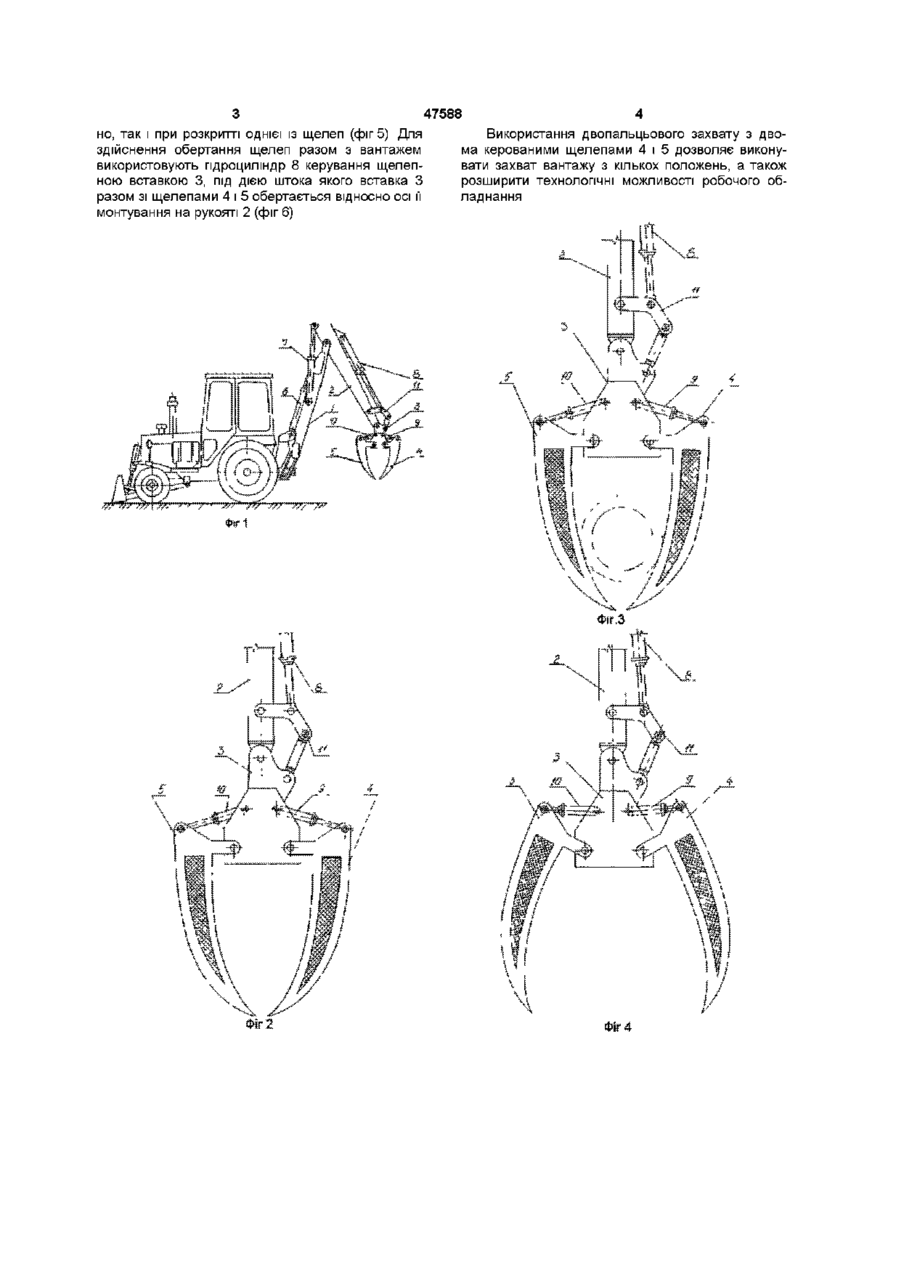

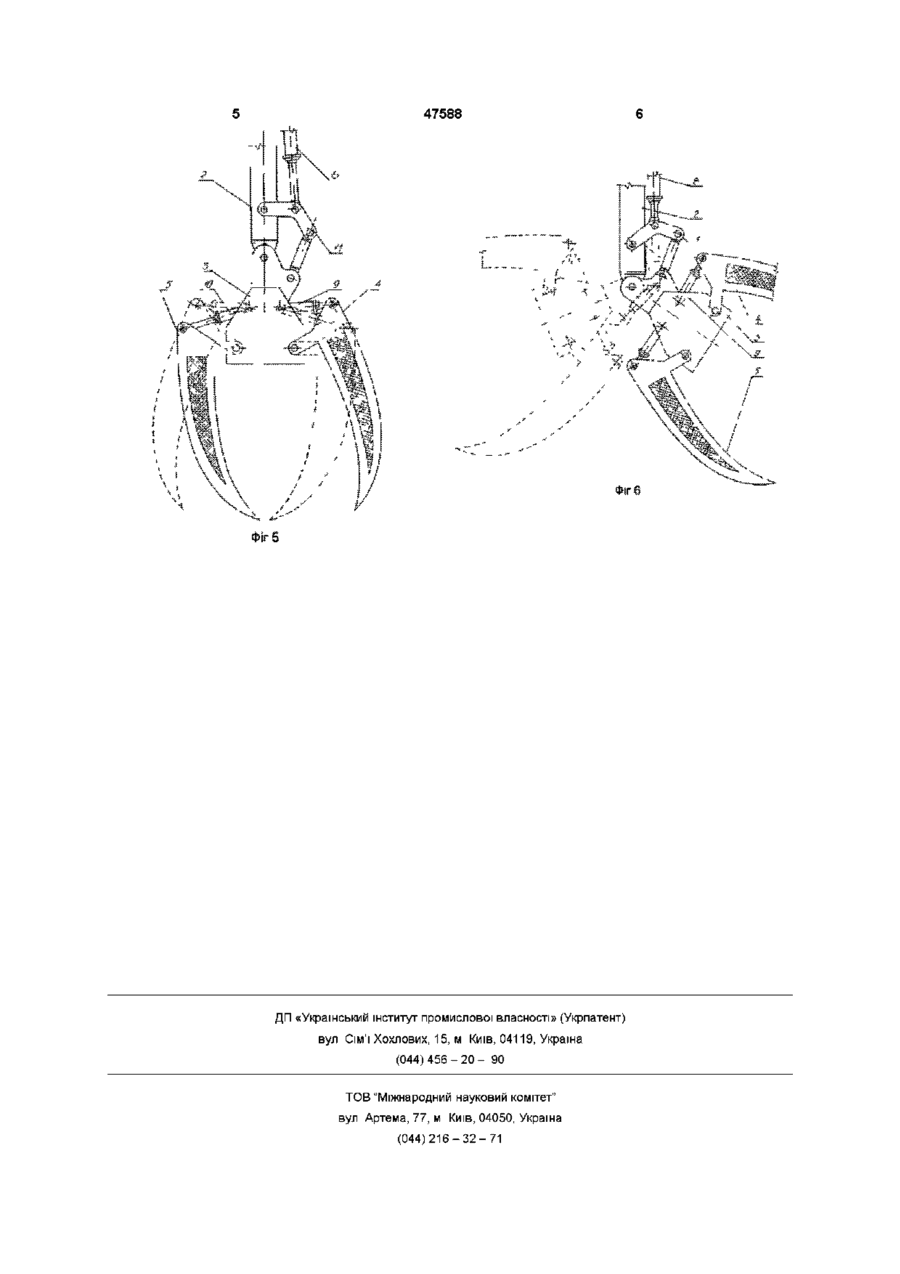

Робоче обладнання, що містить стрілу, рукоять, дві щелепи та гідроциліндри керування стрілою, рукояттю і робочим органом, який відрізняється тим, що він додатково обладнаний двома гідроциліндрами, які керують розкриттям щелеп, крім того, на нижньому КІНЦІ рукояті закріплена вставка, у верхній частині якої встановлені гідроциліндри, а середня - шарнірно з'єднана з щелепами Винахід стосується будівельно-шляхових машин, розширює їх технологічні можливості і може бути використаний при навантажуванні розвантажуванні крупно-кускового та штучного матеріалу Існує робоче обладнання, до складу якого входить стріла, рукоять, дві щелепи, важільний механізм керування розкриттям щелеп, гідроциліндри керування стрілою, рукояттю і робочим органом [1] Недоліком цієї конструкції є складність виконання механізму керування розкриттям щелеп і вузька спеціалізація навантажувальнорозвантажувальних робіт Близькою до запропонованої конструкції є робоче обладнання, до складу якого входить стріла, рукоять, двопальцьовий захват, який містить дві щелепи - рухому щелепу та щелепу у вигляді зуба розпушувача а також гідроциліндр керування стрілою, рукояттю, щелепним стояком та рухомою щелепою [2] Недоліком цієї конструкції є неможливість її використання як навантажувача лісоматеріалів (деревини), труб різного діаметру та іншого штучного вантажу Основою винаходу є задача вдосконалення робочого обладнання, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих досягається надійний захват матеріалу, а також поворот щелеп з вантажем (без нього) у площині паралельній базовій машини, що дозволяє виконувати захват вантажу з кількох його положень Означена задача вирішується тим, що робоче обладнання, яке містить стрілу, рукоять, дві щелепи, гідроциліндри керування стрілою, рукояттю, робочим органом, додатково обладнаний вставкою для шарнірного монтування щелеп, а також двома гідроциліндрами керування щелепами Суть винаходу пояснюється кресленнями, де на фіг 1 зображена базова машина з робочим обладнанням, загальний вигляд, на фіг 2 - робоче обладнання, на фіг 3 - захват матеріалу, на фіг 4 розкриття щелеп, на фіг 5 - можливі варіанти розкриття щелеп, на фіг 6 - поворот щелепної вставки Робоче обладнання має стрілу 1, рукоять 2, щелепну вставку 3, дві щелепи 4 і 5, гідроциліндри керування стрілою 6, рукояттю 7, вставкою 8, щелепами 9 і 10, при цьому щелепи 4 і 5 і гідроциліндри їх керування 9, 10 шарнірно монтуються на вставці 3 верхня частина якої закріплена на нижній частині рукояті 2 Щелепна вставка 3 з'єднана з керуючим гідроциліндром 8 через важільну систему 11 Робота обладнання здійснюється таким чином при надходженні робочої рідини до штокової порожнини гідроциліндрів 9, 10 керування щелепами (фіг 1, 2, 3) під дією штока здійснюється розкриття щелеп 4 і 5 (фіг 4) при надходженні робочої рідини до поршневої порожнини гідроциліндрів 9 і 10, щелепи 4 і 5 під дією штоків обертаються відносно осей кріплення їх на вставці 3 здійснюють, захват матеріалу (фіг 3) Захват матеріалу може відбуватися як при розкритті двох щелеп одночас 00 00 ю 47588 но, так і при розкритті однієї із щелеп (фіг 5) Для здійснення обертання щелеп разом з вантажем використовують гідроциліндр 8 керування щелепною вставкою 3, під дією штока якого вставка З разом зі щелепами 4 і 5 обертається відносно осі її монтування на рукояті 2 (фіг 6) >їг2 4 Використання двопальцьового захвату з двома керованими щелепами 4 і 5 дозволяє виконувати захват вантажу з кількох положень, а також розширити технологічні можливості робочого обладнання 47588 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
