Спосіб виробництва двошарових біметалічних листових композицій
Номер патенту: 41785
Опубліковано: 10.06.2009
Автори: Іванов Олександр Олександрович, Міхєєнко Денис Юрійович, Сатонін Олександр Володимирович
Формула / Реферат
Спосіб виробництва двошарових біметалічних листових композицій, який полягає в сумісній прокатці між двома приводними робочими валками пакета з м'якої складової й твердої, виконаної з похилими повздовжніми пазами, розташованими під гострим кутом до повздовжньої осі симетрії й під гострим кутом до площини з'єднання, при цьому сусідні пази нахилені в різні сторони, який відрізняється тим, що пакет прокатується між двома валками, один з яких виконано з поперечними виступами, при цьому тверда складова також має поперечні виступи, висота яких однакова з висотою виступів на валку.
Текст

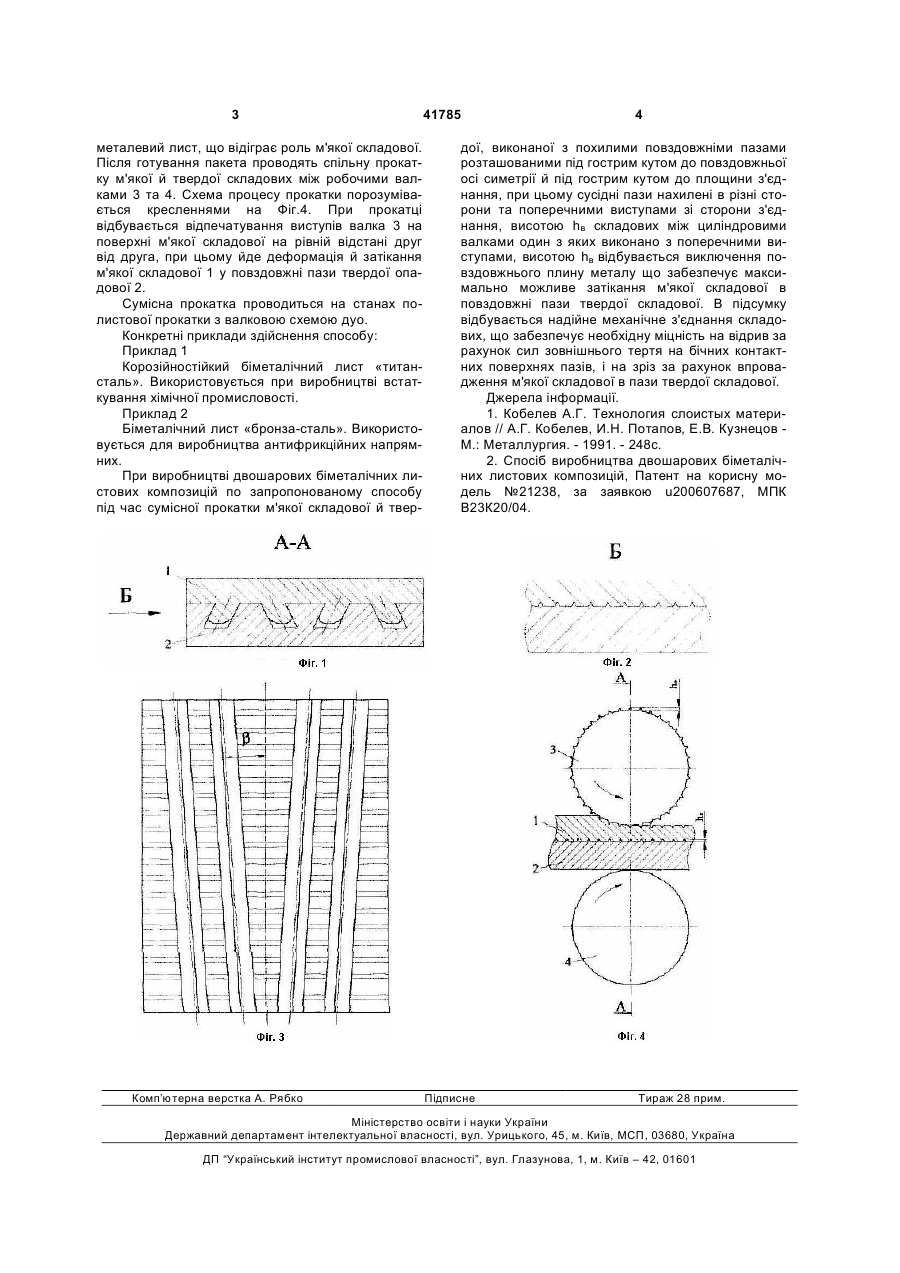

Спосіб виробництва двошарових біметалічних листових композицій, який полягає в сумісній про 3 металевий лист, що відіграє роль м'якої складової. Після готування пакета проводять спільну прокатку м'якої й твердої складових між робочими валками 3 та 4. Схема процесу прокатки порозумівається кресленнями на Фіг.4. При прокатці відбувається відпечатування виступів валка 3 на поверхні м'якої складової на рівній відстані друг від друга, при цьому йде деформація й затікання м'якої складової 1 у повздовжні пази твердої опадової 2. Сумісна прокатка проводиться на станах полистової прокатки з валковою схемою дуо. Конкретні приклади здійснення способу: Приклад 1 Корозійностійкий біметалічний лист «титансталь». Використовується при виробництві встаткування хімічної промисловості. Приклад 2 Біметалічний лист «бронза-сталь». Використовується для виробництва антифрикційних напрямних. При виробництві двошарових біметалічних листових композицій по запропонованому способу під час сумісної прокатки м'якої складової й твер Комп’ютерна верстка А. Рябко 41785 4 дої, виконаної з похилими повздовжніми пазами розташованими під гострим кутом до повздовжньої осі симетрії й під гострим кутом до площини з'єднання, при цьому сусідні пази нахилені в різні сторони та поперечними виступами зі сторони з'єднання, висотою hв складових між циліндровими валками один з яких виконано з поперечними виступами, висотою hв відбувається виключення повздовжнього плину металу що забезпечує максимально можливе затікання м'якої складової в повздовжні пази твердої складової. В підсумку відбувається надійне механічне з'єднання складових, що забезпечує необхідну міцність на відрив за рахунок сил зовнішнього тертя на бічних контактних поверхнях пазів, і на зріз за рахунок впровадження м'якої складової в пази твердої складової. Джерела інформації. 1. Кобелев А.Г. Технология слоистых материалов // А.Г. Кобелев, И.Н. Потапов, Е.В. Кузнецов М.: Металлургия. - 1991. - 248с. 2. Спосіб виробництва двошарових біметалічних листових композицій, Патент на корисну модель №21238, за заявкою u200607687, МПК В23К20/04. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of production of two-layer bimetallic sheet compositions
Автори англійськоюSatonin Oleksandr Volodymyrovych, Mikhieienko Denis Yuriiovych, Ivanov Oleksandr Oleksandrovych
Назва патенту російськоюСпособ производства двухслойных биметаллических листовых композиций
Автори російськоюСатонин Александр Владимирович, Михеенко Денис Юрьевич, Иванов Александр Александрович
МПК / Мітки
МПК: B23K 20/04
Мітки: листових, виробництва, біметаличних, спосіб, двошарових, композицій
