Спосіб відбору монолітів ґрунту для визначення щільності його складення

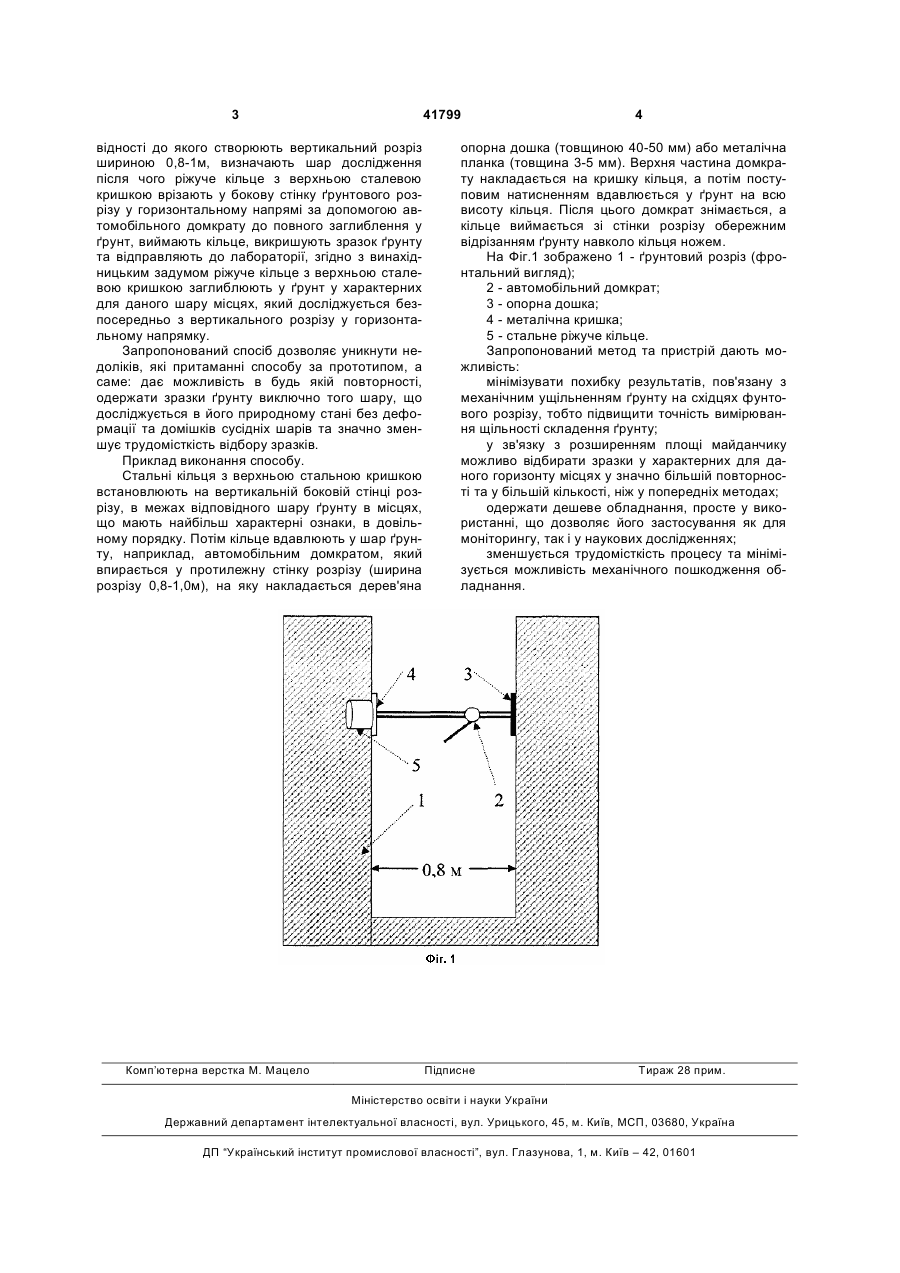

Спосіб відбору монолітів ґрунту для визначення щільності його складення, у відповідності до 3 41799 відності до якого створюють вертикальний розріз шириною 0,8-1м, визначають шар дослідження після чого ріжуче кільце з верхньою сталевою кришкою врізають у бокову стінку ґрунтового розрізу у горизонтальному напрямі за допомогою автомобільного домкрату до повного заглиблення у ґрунт, виймають кільце, викришують зразок ґрунту та відправляють до лабораторії, згідно з винахідницьким задумом ріжуче кільце з верхньою сталевою кришкою заглиблюють у ґрунт у характерних для даного шару місцях, який досліджується безпосередньо з вертикального розрізу у горизонтальному напрямку. Запропонований спосіб дозволяє уникнути недоліків, які притаманні способу за прототипом, а саме: дає можливість в будь якій повторності, одержати зразки ґрунту виключно того шару, що досліджується в його природному стані без деформації та домішків сусідніх шарів та значно зменшує трудомісткість відбору зразків. Приклад виконання способу. Стальні кільця з верхньою стальною кришкою встановлюють на вертикальній боковій стінці розрізу, в межах відповідного шару ґрунту в місцях, що мають найбільш характерні ознаки, в довільному порядку. Потім кільце вдавлюють у шар ґрунту, наприклад, автомобільним домкратом, який впирається у протилежну стінку розрізу (ширина розрізу 0,8-1,0м), на яку накладається дерев'яна Комп’ютерна верстка М. Мацело 4 опорна дошка (товщиною 40-50 мм) або металічна планка (товщина 3-5 мм). Верхня частина домкрату накладається на кришку кільця, а потім поступовим натисненням вдавлюється у ґрунт на всю висоту кільця. Після цього домкрат знімається, а кільце виймається зі стінки розрізу обережним відрізанням ґрунту навколо кільця ножем. На Фіг.1 зображено 1 - ґрунтовий розріз (фронтальний вигляд); 2 - автомобільний домкрат; 3 - опорна дошка; 4 - металічна кришка; 5 - стальне ріжуче кільце. Запропонований метод та пристрій дають можливість: мінімізувати похибку результатів, пов'язану з механічним ущільненням ґрунту на східцях фунтового розрізу, тобто підвищити точність вимірювання щільності складення ґрунту; у зв'язку з розширенням площі майданчику можливо відбирати зразки у характерних для даного горизонту місцях у значно більшій повторності та у більшій кількості, ніж у попередніх методах; одержати дешеве обладнання, просте у використанні, що дозволяє його застосування як для моніторингу, так і у наукових дослідженнях; зменшується трудомісткість процесу та мінімізується можливість механічного пошкодження обладнання. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
