Високовольтний підвісний ізолятор

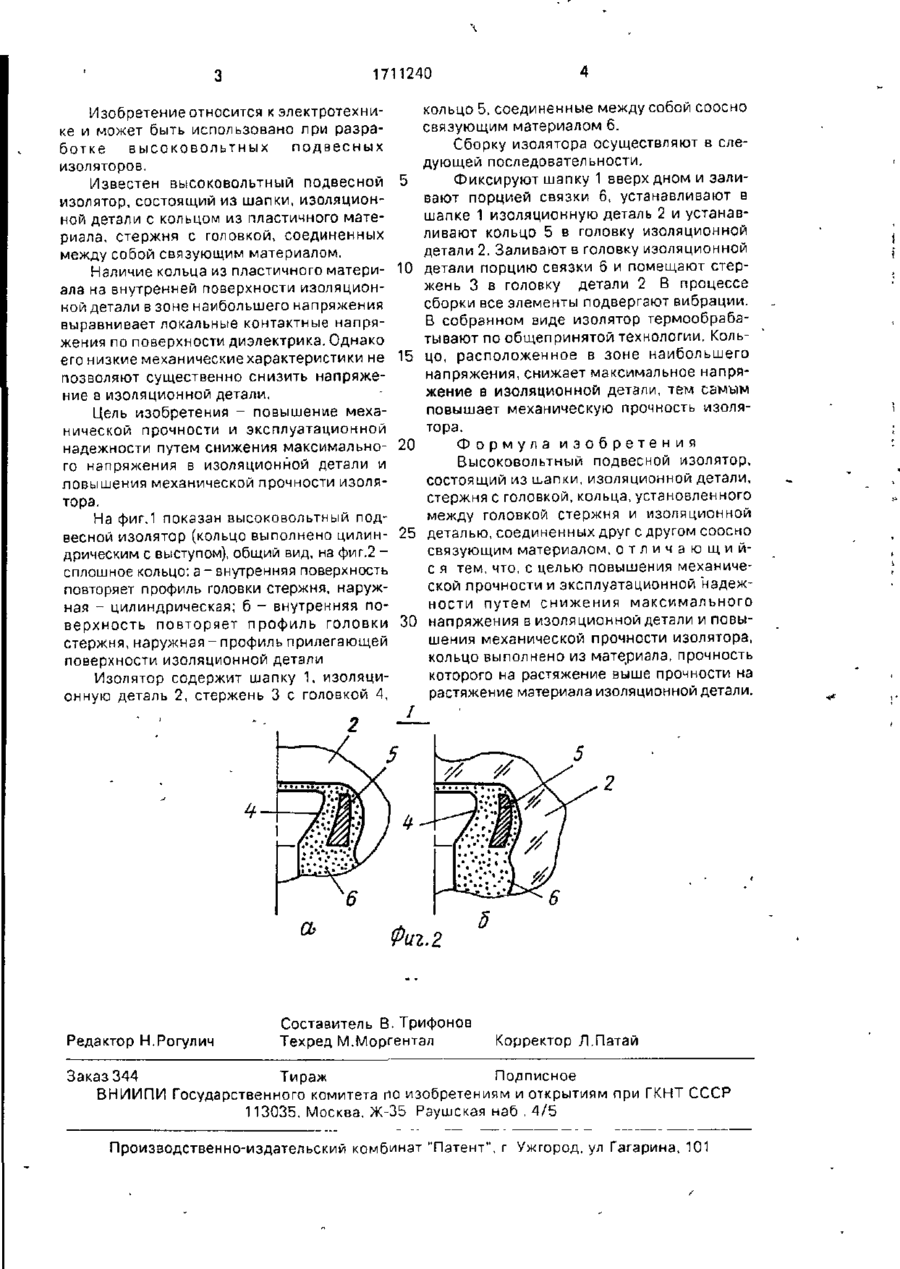

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1711240A1 (19) (5D5 Н 01 В 17/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Т (21)4800354/07 (22) 08 01 90 (46)07.02 92. Бюл №5 (71) Специальное конструкторско-технологическое бюро по изоляторам и арматуре (72) Е Д.Ким, В.А.Аксенов, А.Б Злаказов и С Б.Сидоренко * (53)621.315(088 8) (56) Патент США № 2043523, кл. 173-318 1936. (54) ВЫСОКОВОЛЬТНЫЙ ПОДВЕСНОЙ ИЗОЛЯТОР (57) Изобретение относится к электротехнике и может быть использовано при разра ботке высоковольтных подвесных изоляторов Цель изобретения - повышение механической прочности и эксплуатационной надежности путем снижения максимального напряжения в изоляционной детали и повышение механической прочности Для этого в высоковольтном подвесном изоляторе, состоящем из шапки 1 изоляционной детали 2, стержня 3 с головкой 4 кольца 5, установленного между головкой 4 стержня и изоляционной деталью 2 соединенных друг с другом соосно связующим материалом 6 кольцо 5 выполнено из материала, прочность которого на растяжение выше, чем у изоляционной детали 2. 2 ил. ю Фиг. і 1711240 Изобретение относится к электротехнике и может быть использовано при разработке высоковольтных подвесных изоляторов. Известен высоковольтный подвесной 5 изолятор, состоящий из шапки, изоляционной детали с кольцом из пластичного материала, стержня с головкой, соединенных между собой связующим материалом. Наличие кольца из пластичного матери- 10 ала на внутренней поверхности изоляционной детали в зоне наибольшего напряжения выравнивает локальные контактные напряжения по поверхности диэлектрика. Однако его низкие механическиехарактеристики не 15 позволяют существенно снизить напряжение в изоляционной детали. Цель изобретения - повышение механической прочности и эксплуатационной надежности путем снижения максимально - 2 0 го напряжения в изоляционной детали и повышения механической прочности изолятора. На фиг.1 показан высоковольтный подвесной изолятор (кольцо выполнено цилин- 25 дрическим с выступом), общий вид, на фиг.2 сплошное кольцо: а - внутренняя поверхность повторяет профиль головки стержня, наружная - цилиндрическая; б - внутренняя поверхность повторяет профиль головки 30 стержня, наружная-профиль прилегающей поверхности изоляционной детали Изолятор содержит шапку 1, изоляционную деталь 2, стержень 3 с головкой 4, кольцо 5, соединенные между собой соосно связующим материалом 6. Сборку изолятора осуществляют в следующей последовательности. Фиксируют шапку 1 вверх дном и заливают порцией связки 6, устанавливают в шапке 1 изоляционную деталь 2 и устанавливают кольцо 5 в головку изоляционной детали 2. Заливают в головку изоляционной детали порцию связки б и помещают стержень 3 в головку детали 2 В процессе сборки все элементы подвергают вибрации. В собранном виде изолятор термообрабэтывают по общепринятой технологии. Кольцо, расположенное в зоне наибольшего напряжения, снижает максимальное напряжение в изоляционной детали, тем самым повышает механическую прочность изолятора. Формула изобретения Высоковольтный подвесной изолятор, состоящий из іьапки, изоляционной детали, стержня с головкой, кольца, установленного между головкой стержня и изоляционной деталью, соединенных друг с другом соосно связующим материалом, о т л и ч а ю щ и й с я тем, что, с целью повышения механической прочности и эксплуатационной надежности путем снижения максимального напряжения в изоляционной детали и повышения механической прочности изолятора, кольцо выполнено из материала, прочность которого на растяжение выше прочности на растяжение материала изоляционной детали. Фиг. 2 Редактор Н.Рогулич Составитель В.Трифонов Техред М.Моргентал Корректор Л.Патай Заказ 344 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35 Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина, 101
