Металевий стіл

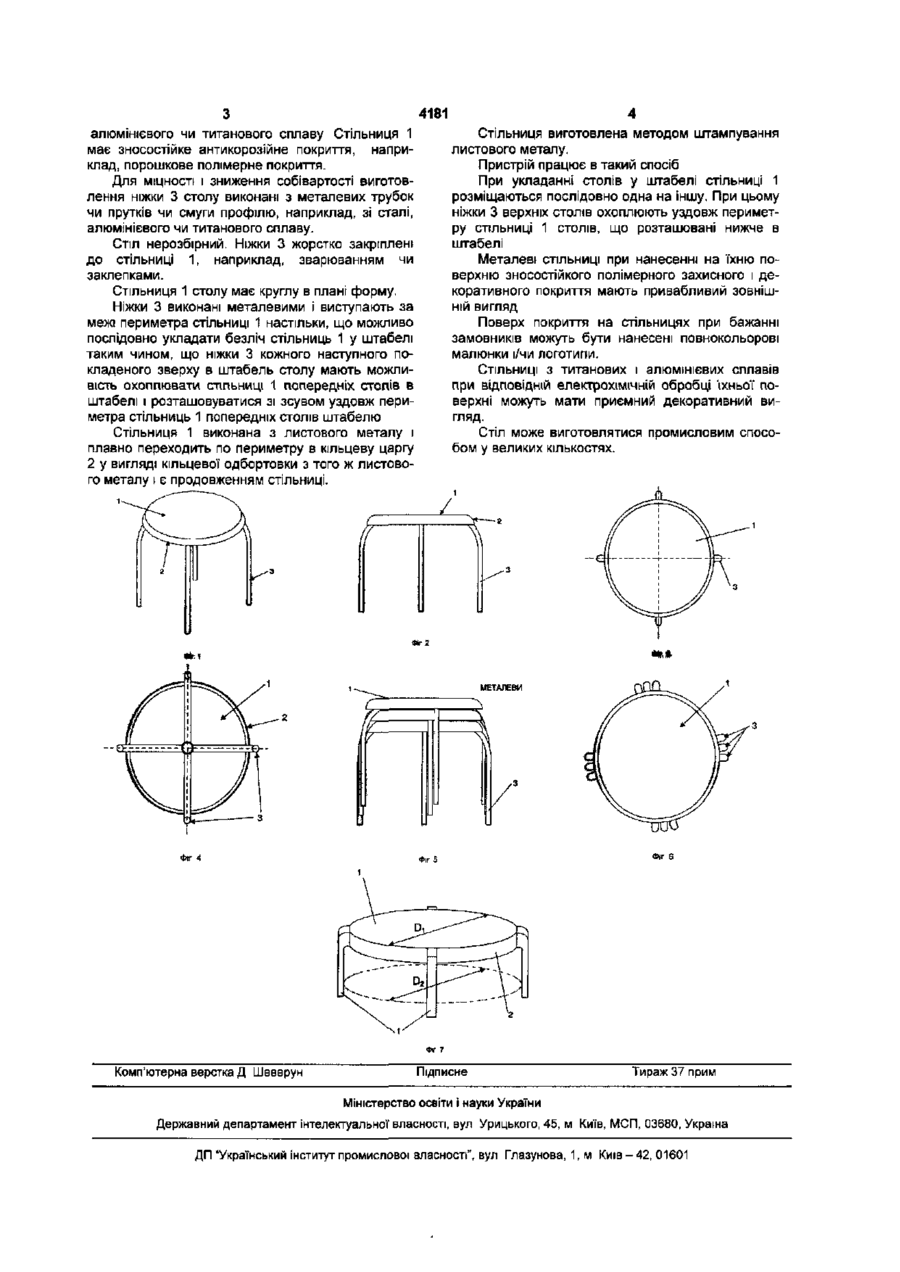

Металевий стіл, що містить круглу в плані стільницю з ніжками, що виступають за її межі в радіальному напрямку, який відрізняється тим, Пристрій відноситься до галузі меблів і може використовуватися як стіл, наприклад, для ЛІТНІХ кафе, пивних барів, торгового устаткування Відомий СТІЛ, ЩО МІСТИТЬ круглу в плані стіль ницю з ніжками, що виступають за її межі в радіальному напрямку, (дивись Д Кес. Стили мебели. Второе издание на русском языке. Будапешт. Издательство академии наук Венгрии, 1981, група малюнків 60 (стол на рис.712)). Ніжки столу тільки частково виступають за межі СТІЛЬНИЦІ, що не дозволяє укладати столи в штабелі. Стіл нерозбірний. Під час перевезення і складуванні займає багато місця. Технічна задача, на вирішення якої направлена заявлена корисна модель, полягає у створенні об'єкта металевий стіл, що містить круглу в плані стільницю з ніжками, що виступають за її межі в радіальному напрямку. Ніжки, виступають за межі стільниці в радіальному напрямку настільки, що дозволяють послідовно укладати столи в штабелі таким чином, що ніжки кожного наступного покладеного в штабель столу мають можливість охоплювати стільниці попередніх столів штабеля і розташовуватися зі зсувом уздовж периметра стільниць попередніх столів штабеля. Технічний результат. Конструкція металевого столу придатна для простого і компактного укладання множини столів в штабель без їх розбирання при складуванні і перевезенні. Ніжки столу конструктивно повністю винесені за межі периметра його стільниці і тим сприяють укладанню столів у штабелі при складуванні і перевезенні, що знижує витрати на ці процеси. Для що ніжки виступають за межі стільниці в радіальному напрямку настільки, що дозволяють послідовно укладати столи в штабелі таким чином, що ніжки кожного наступного покладеного в штабель столу мають можливість охоплювати СТІЛЬНИЦІ попередніх столів штабеля і розташовуватися зі зсувом уздовж периметра стільниць попередніх столів штабеля. міцності і зниження собівартості виготовлення стільниця виконана з листового металу товщиною від 0,001 до 0,003м, наприклад, зі сталі, алюмінієвого чи титанового сплаву Стільниця має зносостійке антикорозійне покриття, наприклад, порошкове полімерне покриття. Фіг.1. Стіл. Загальний вигляд. Фіг.2. Стіл Вигляд спереду. Фіг.З. Стіл. Вигляд зверху. Фіг 4. Стіл. Вигляд знизу. Фіг.5. Стіл. Вигляд спереду. Приклад укладання трьох столів у штабель. Фіг 6. Стіл. Вигляд зверху. Приклад укладання трьох столів у штабель. Фіг.7. Стіл. Варіант загального вигляду Перелік позначень на кресленнях: 1 - стільниця; 2 - царга у вигляді кільцевої одбортовки стільниці; 3 - ніжка Di -діаметр стільниці D2 - діаметр окружності, що дотична до внутрішньої сторони ніжок 3, де Di менше D2Металевий стіл містить стільницю 1 (див. фігури 1-7). Поверхня СТІЛЬНИЦІ 1 для жорсткості і зручності користування плавно переходить у царгу 2 у вигляді одбортовки по периметру СТІЛЬНИЦІ 1 До СТІЛЬНИЦІ жорстко закріплені ніжки 3. Діаметр столу складає від 0,8м до 1,5м. Висота царгиодбортовки складає від 0,03м до 0,08м. Для МІЦНОСТІ і зниження собівартості виготовлення стільниця 1 виконана з листового металу товщиною від 0,001 до 0,003м, наприклад, зі сталі, 00 4181 алюмінієвого чи титанового сплаву Стільниця 1 має зносостійке антикорозійне покриття, наприклад, порошкове полімерне покриття. Для МІЦНОСТІ і зниження собівартості виготовлення ніжки 3 столу виконані з металевих трубок чи прутків чи смуги профілю, наприклад, зі сталі, алюмінієвого чи титанового сплаву. Стіл нерозбірний. Ніжки 3 жорстко закріплені до стільниці 1, наприклад, зварюванням чи заклепками. Стільниця 1 столу має круглу в плані форму. Ніжки 3 виконані металевими і виступають за межі периметра стільниці 1 настільки, що можливо послідовно укладати безліч стільниць 1 у штабелі таким чином, що ніжки 3 кожного наступного покладеного зверху в штабель столу мають можливість охоплювати стільниці 1 попередніх столів в штабелі і розташовуватися зі зсувом уздовж периметра стільниць 1 попередніх столів штабелю Стільниця 1 виконана з листового металу і плавно переходить по периметру в кільцеву царгу 2 у вигляді кільцевої одбортовки з того ж листового металу і є продовженням стільниці. Стільниця виготовлена методом штампування листового металу. Пристрій працює в такий спосіб При укладанні столів у штабелі стільниці 1 розміщаються послідовно одна на іншу. При цьому ніжки 3 верхніх столів охоплюють уздовж периметру стільниці 1 столів, що розташовані нижче в штабелі Металеві СТІЛЬНИЦІ при нанесенні на їхню поверхню зносостійкого полімерного захисного і декоративного покриття мають привабливий зовнішній вигляд Поверх покриття на стільницях при бажанні замовників можуть бути нанесені повнокольорові малюнки і/чи ЛОГОТИПИ. СТІЛЬНИЦІ З титанових і алюмінієвих сплавів при відповідній електрохімічній обробці їхньої поверхні можуть мати приємний декоративний вигляд. Стіл може виготовлятися промисловим способом у великих кількостях. *»,* "Л f/ л її і Фіг 4 Комп'ютерна верстка Д Шєверун Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
