Стіл

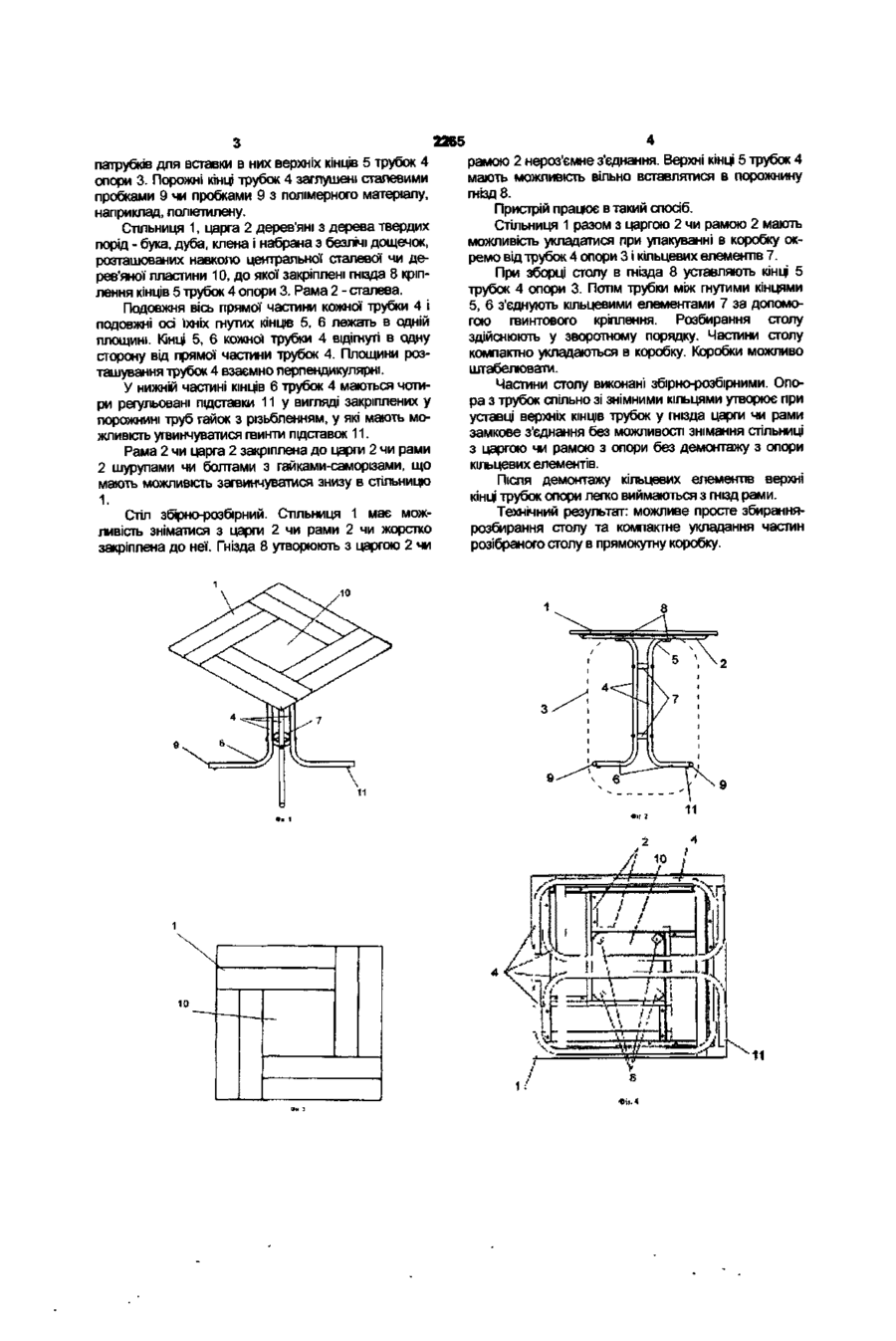

Стіл, ЩО МІСТИТЬ СТІЛЬНИЦЮ поверх царпл чи ра Пристрій відноситься до галузі меблів і може використовуватися якстіл,наприклад, для лггніх кафе Відомий СТІЛ, ЩО МІСТИТЬСТІЛЬНИЦЮповерх царги чи рами, що установлена на одній опорі [див Д Кес Стилі меблів Друге видання російською мовою Будапешт Видавництво академії наук Угорщини, 1981, с 102,104-105, мал 332, 333] Стіл виконаний з дерева і має центральну дерев'яну опору Стіл виконаний нерозбірним Під час перевезення займає багато місця Ціль удосконалення досягнення простого збирання-розбирання столу і компактного укладання частин розібраного столу в прямокутну коробку або компактного штабелювання множини столів Зазначена мета досягається тим, що стіл, що містить стільницю поверх царги чи рами, що установлена на одній опорі, ВІДПОВІДНО до корисної моделі, який відрізняється тим, що опора виконана збірнорозбірною з трубок із гнутими кінцями, трубки опори між гнутими кінцями скріплені знімними елементами, причому опора має можливість зніматися з царги чи рами і вдягатися на неї тільки при звільнених знімних елементах від трубок із гнутими кінцями Технічний результат можливе просте збираннярозбирання столу та компактне укладання частин розібраногостолув прямокутну коробку Частини столу виконані збірно-розбірними Опора з трубок збірно-розбірна спільно зі знімними кільцями утворює при уставці верхніх КІНЦІВ трубок у гнізда царги чи рами замкове з'єднання без можливості зніманняСТІЛЬНИЦІз царгою чи рамою з опори без демонтажу з опори кільцевих елементів Після демонтажу кільцевих елементів верхні КІНЦІ трубок опори легко виймаються з гнізд рами і можлива укладка частин столу в штабеля Інші мети особливості переваги і можливості використання пристрою видні з нижчеподаного опису прикладів виконання на підставі малюнків При цьо ми, що установлена на одній опорі, який відрізняється тим, що опора виконана збірнорозбірною з трубок із гнутими кінцями, трубки опори між гнутими кінцями скріплені знімними елементами, причому опора має можливість зніматися з царги чи рами і надягатися на неї тільки при звільнених знімних елементах від трубок із гнутими кінцями му ва описані і/чи графічно представлені ознаки самі по собі чи в будь-якій розумній комбінації складають предмет корисної моделі, незалежно від загальних вимог чи зворотного зв'язку Фіг 1 Стіл Загальний вигляд Фіг 2 Стіл Вигляд спереду Фіг 3 Стіл ВИГЛЯД зверху на СТІЛЬНИЦЮ ФІГ 4 Стіл ВИГЛЯД знизу на стільницю в зборі з царгою чи рамою з покладеними поверх трубками опори для упакування Фіг 5 Стіл ВИГЛЯД збоку на стільницю в зборі з царгою чи рамою з покладеними поверх трубками опори для упакування Перелік позначень на кресленнях 1 - стільниця, 2 - царга чи рама, 3 - опора, 4 трубка опори 3, 5 - кінець верхньої трубки 4, 6 - кінець нижньої трубки 4, 7 - знімний елемент, 8 - гніздо чи патрубок, 9 - пробка, 10 - центральна пластина, 11 - регульована підставка Стіл МІСТИТЬ СТІЛЬНИЦЮ 1 Стільниця 1 установ лена поверх царги 2 чи рами 2 Царга 2 чи рама 2 установлена на одній опорі З Опора 3 має можливість зніматися з царги 2 чи рами 2 Опора 3 чи ніжка виконана збірно-розбірною з чотирьох сталевих трубок 4 із гнутими під кутом р від 90 до 60 градусів кінцями 5, 6 трубок 4, де кінець 5 - верхній, а 6 - нижній кінець кожної трубки 4 опори З Трубки 4 опори 3 між гнутими кінцями 5, 6 скріплені знімними кільцевими елементами 7 у вигляді відрізків труби з рівномірно розташованими по бічній поверхні чотирма отворами ЗНІМНІ елементи 7 - сталеві Кожна трубка 4 має між гнутими кінцями 5, 6 по два наскрізних отворів для кріплення болтовим з'єднанням з кільцевими елементами Царга 2 чи рама 2 містить чотири рівномірно розташованих по кутах гнізда 8 з відрізків труб типу Ю (О CM CM З 2265 рамою 2 нероз'ємне з'єднання. Верхні кінці 5 трубок 4 патрубків для вставки в них верхніх кінців 5 трубок 4 мають можливість вільно вставлятися в порожнину опори 3. Порожні кінці трубок 4 заглушені сталевими гнізд 8. пробками 9 чи пробками 9 з полімерного матеріалу, Пристрій працює в такий спосіб. наприклад, поліетилену. Стільниця 1 разом з царгою 2 чи рамою 2 мають Стільниця 1, царга 2 дерев'яні з дерева твердих можливість укладатися при упакуванні в коробку окпорід - бука, дуба, клена і набрана з безлічі дощечок, ремо від трубок 4 опори 3 і кільцевих елементів 7. розташованих навколо центральної сталевої чи деПри зборці столу в гнізда 8 уставляють кінці 5 рев'яної пластини 10, до якої закріплені гнізда 8 кріптрубок 4 опори 3. Потім трубки між гнутими кінцями лення кінців 5 трубок 4 опори 3. Рама 2 - сталева. 5, 6 з'єднують кільцевими елементами 7 за допомоПодовжня вісь прямої частини кожної трубки 4 і гою гвинтового кріплення. Розбирання столу подовжні осі їхніх тугих кінців 5, 6 лежать в одній здійснюють у зворотному порядку. Частини столу площині. Кінці 5, 6 кожної трубки 4 відігнуті в одну компактно укладаються в коробку. Коробки можливо сторону від прямої частини трубок 4. Площини розштабелювати. ташування трубок 4 взаємно перпендикулярні. Частини столу виконані збірно-розбірними. ОпоУ нижній частині кінців 6 трубок 4 маються чотира з трубок спільно зі знімними кільцями утворює при ри регульовані підставки 11 у вигляді закріплених у уставці верхніх КІНЦІВ трубок у гнізда царги чи рами порожнині труб гайок з різьбленням, у які мають мозамкове з'єднання без можливості знімання стільниці жливість угвинчуватися гвинти підставок 11. з царгою чи рамою з опори без демонтажу з опори Рама 2 чи царга 2 закріплена до царги 2 чи рами кільцевих елементів. 2 шурупами чи болтами з гайками-саморізами, що Після демонтажу кільцевих елементів верхні мають можливість загвинчуватися знизу в стільницю кінці трубок опори легко виймаються з гнізд рами. 1. Технічний результат: можливе просте збиранняСтіл збірно-розбірний. Стільниця 1 має можрозбирання столу та компактне укладання частин ливість зніматися з царги 2 чи рами 2 чи жорстко розібраногостолув прямокутну коробку. закріплена до неї. Гнізда 8 утворюють з царгою 2 чи .10 10 2265 \ \ '4 «ir.S Комп'ютерна верстка І. Вихованець Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
