Пристрій для водного моціону свиней

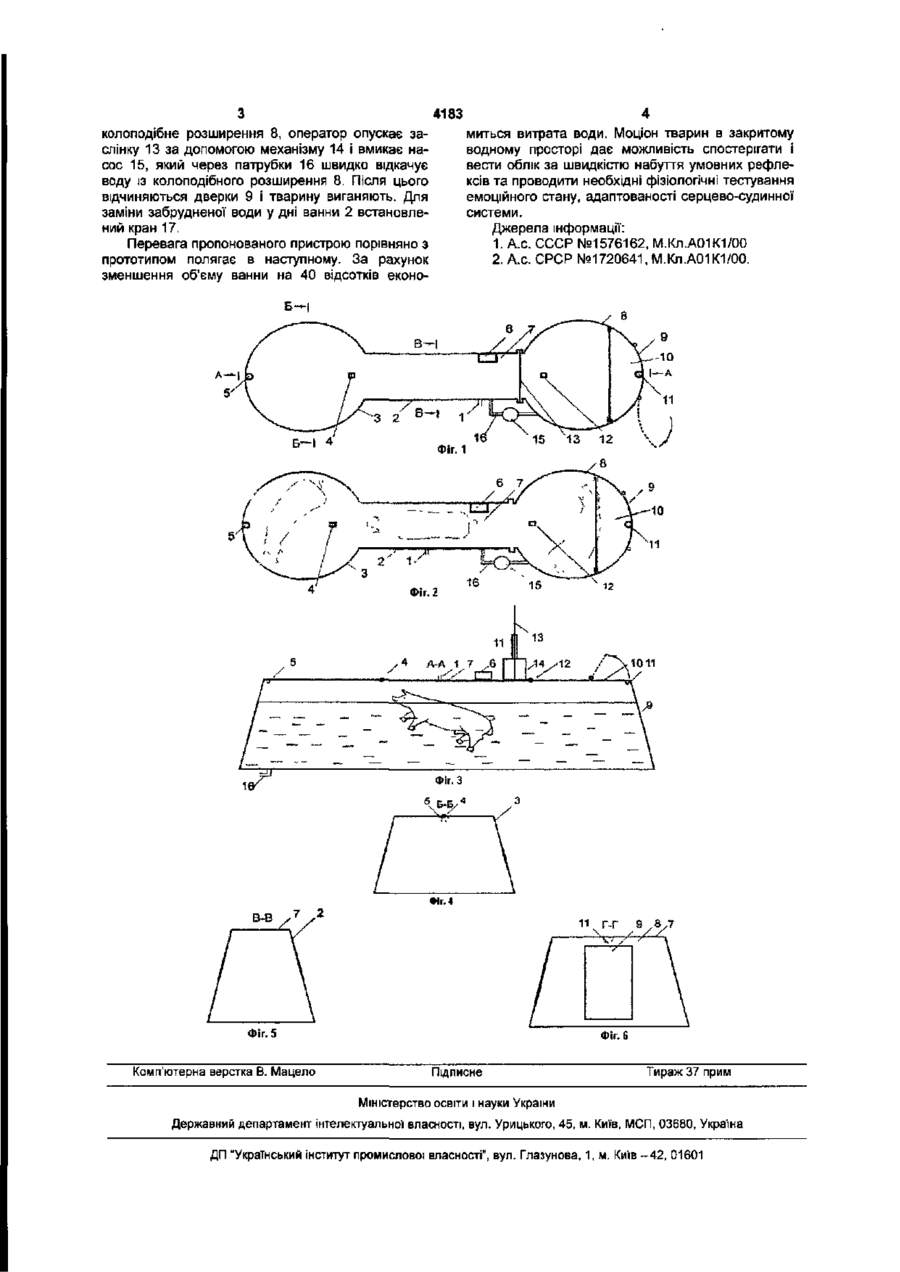

Пристрій для водного моціону свиней, який містить засоби механізації і ванну, який відрізняється тим, що торці ванни виконані колоподібними, а верх її має суцільний дах з розміщеними на ньому датчиками слідкування за рухом і освітлювачами, які з'єднані з блоком керування. Корисна модель відноситься до сільського господарства і може бути використаний в племінному свинарстві. Відомий пристрій для водного моціону свиней Воно містить ванну і платформу для опускання і піднімання тварин [1]. Недоліком даного пристрою є те, що в ньому не створені умови для спрямованого руху. Тварини в такому пристрої хаотично плавають, шукаючи виходу з води і занадто проявляють емоціональні реакції. Відомий також пристрій для водного моціону свиней, який є найбільш близьким за технічним рішенням. Він МІСТИТЬ засоби механізації і ванну посередині якої встановлена перегородка, яка забезпечує більш упорядкований рух свиней в воді. Недоліком даного пристрою є те, що в ньому при проведення моціону не раціонально використовується робочий об'єм ванни і необхідно мати великий об'єм води. Крім того, тварини добре бачачи край ванни вдаються до спроби вилізти з неї і проявляють при цьому також емоціональні реакції, що є небажаним для стану їхнього організму. В основу корисної моделі поставлена задача удосконалення пристрою і покращення умов для водного моціону свиней. Зазначена задача досягається тим, що торці ванни виконані колоподібними, а верх її має суцільний дах з розміщеними на ньому датчиками слідкування за рухом і освітлювачами, які з'єднані з блоком керування. Відмітними ознаками пристрою, що заявляється, є те, що торці ванни виконанні колоподібними, а верх її має суцільний дах з розміщеними на ньому датчиками слідкування за рухом і освітлювачами, які з'єднані з блоком керування. На Фіг.1 показаний загальний вигляд пристрою в неробочому стані, на Фіг.2 - загальний вигляд пристрою пристрій в робочому стані, на Фіг.З поперечний розріз А-А на Фіг.1., на Фіг 4 поперечний розріз Б-Б на ФІг.1., на Фіг.5 поперечний розріз В-В на Фіг.1, поперечний розріз Г-Г на Фіг. 1. Пристрій містить крани 1 і 17, з'єднані з ванною 2, яка має два колоподібні розширення 3 і 8, два датчики руху 4 і 12, два освітлювача 5 і 11, пульт керування 6 які встановлені на даху 7, дверки 9 і люк 10. закріплені на кільцеподібному розширенню 8, заслінку 13 з механізмом її опускання і піднімання 14, розташованими на одному із країв ванни 2, насос 15, з'єднаний своїми патрубками 16 3 ванною 2 і її колоподібним розширенням 8. Пристрій працює так. Через кран 1 подається вода, яка заповнює ванну 2 і колоподібне розширення 3. Далі вмикаються датчики руху 4 і 12 і освітлювачі 5 і 11 за допомогою пульта 6, який встановлений на даху 7. Після заповнення ванни 2 водою, відчиняються дверки 9 і свиня заганяється в пусте кільцеподібне розширення 8. Дверки 9 щільно зачиняються, заслінка 13 за допомогою механізму 14 піднімається вгору, вода заповнює колоподібне розширення 8, датчик руху подає сигнал на пульт 6 12 і вимикає освітлювач 11. Свиня, в пошуках виходу із води, пливе через звужену частину ванни 2 в освітлене колоподібне розширення 3. Як тільки свиня попадає в зону дії датчика 4 від нього сигнал передається на пульт керування 6, який вимикає освітлювач 5 і вмикає освітлювач 11, який розташований в протилежній стороні на даху 7 Свиня в пошуках виходу орієнтується на світло, спрямовує свій рух в кільцеподібне розширення 8. Як тільки свиня попадає в зону дії датчика 13 від нього сигнал передається на пульт керування 6, який вимикає освітлювач 11 І вмикає освітлювач 5. Свиня знову повертається в воді і пливе назад в напрямку колоподібного розширення 3. Таке спрямоване плавання свині у воді продовжується на протязі заданого терміну. Для закінчення водного моціону оператор піднімає люк 10 і спостерігає за рухом свині. Як тільки вона припливе в 00 4183 миться витрата води. Моціон тварин в закритому водному просторі дає можливість спостерігати і вести облік за швидкістю набуття умовних рефлексів та проводити необхідні фізіологічні тестування емоційного стану, адаптованості серцево-судинної системи. Джерела інформації: 1. А.с. СССР №1576162, М.Кл.АОШ/00 2. А.с. СРСР №1720641, М.Кл.А01К1/00. колоподібне розширення 8, оператор опускає заслінку 13 за допомогою механізму 14 і вмикає насос 15, який через патрубки 16 швидко відкачує воду із колоподібного розширення 8. Після цього відчиняються дверки 9 і тварину виганяють. Для заміни забрудненої води у дні ванни 2 встановлений кран 17. Перевага пропонованого пристрою порівняно з прототипом полягає в наступному. За рахунок зменшення об'єму ванни на 40 відсотків еконоБ-* Фіг. 2 11 13 А-А 1 7 Фіг. З 5 к.к,Л в-в / 7 -2 Фіг. А 9 .8/7 _\ Фіг. 5 Комп'ютерна верстка В. Мацело с Фіг. 6 Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
