Номер патенту: 41834

Опубліковано: 17.09.2001

Автор: Мольгун Олександр Васильович

Завантажити PDF файл.

Формула / Реферат

Колючо-різальна стрічка, що отримана з металевої стрічки і містить центральну ділянку та велику кількість протилежних пар елементів, які цілісно сформовані з нею, яка відрізняється тим, що пари елементів розташовані уздовж центральної ділянки стрічки, рівномірно, з відстанню між осями симетрії розташованих поряд пар елементів, що дорівнює, наприклад 30 мм, кожний елемент пар елементів складається з основи і виконаних з боків елементу протилежно направлених зубців, при цьому вістрями кожного з зубців є кути, що утворені між зовнішньою стороною та боками елементу, а між боками елементів, розташованих поряд з парами елементів, утворено внутрішній широкий простір, який ззовні обмежений вістрями зубців цих елементів.

Текст

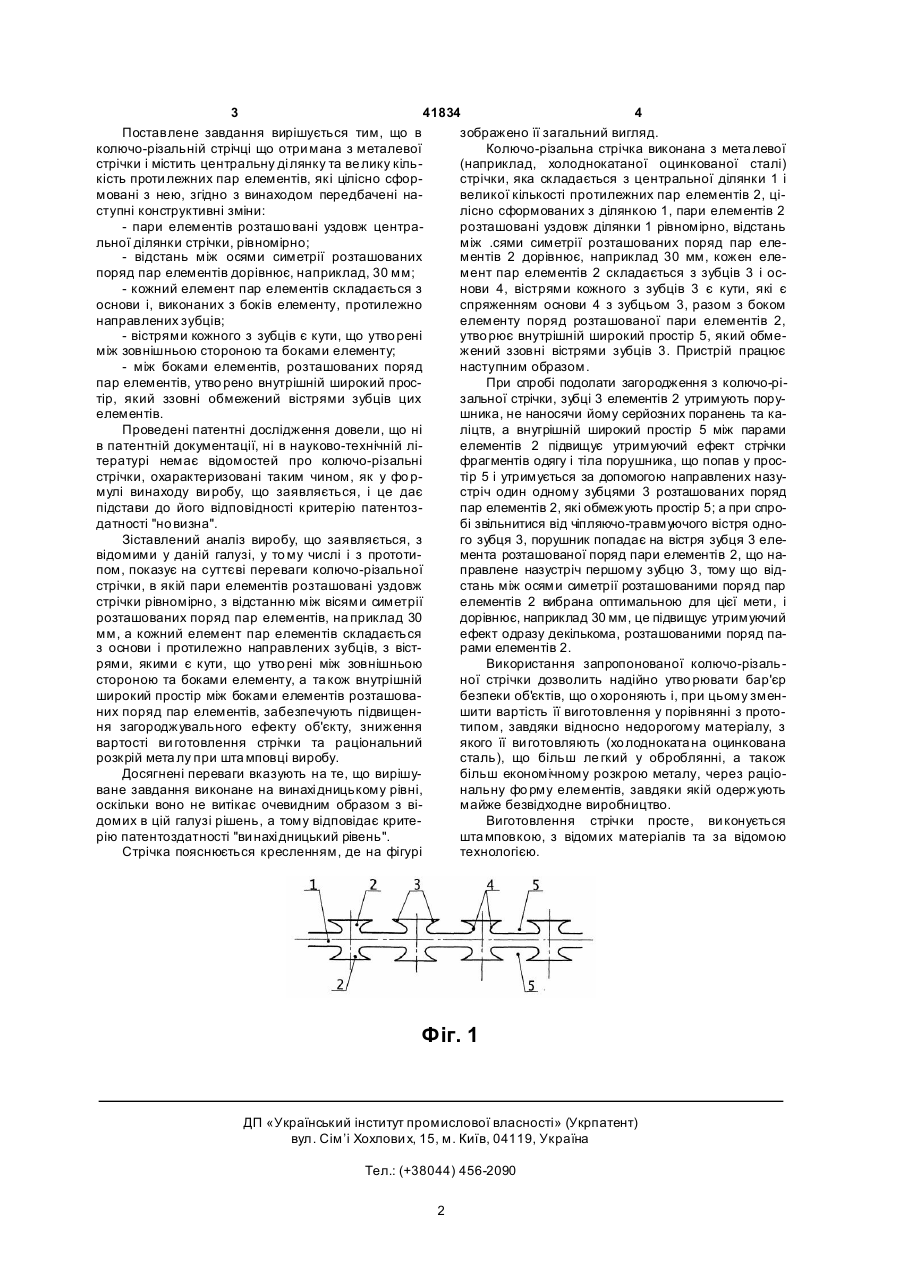

Колючо-різальна стрічка, що отримана з металевої стрічки і містить центральну ділянку та велику кількість протилежних пар елементів, які цілісно сфо рмовані з нею, яка відрізняється тим, що пари елементів розташовані уздовж центральної ді 3 41834 4 Поставлене завдання вирішується тим, що в зображено її загальний вигляд. колючо-різальній стрічці що отри мана з металевої Колючо-різальна стрічка виконана з мета левої стрічки і містить центральну ді лянку та ве лику кіль(наприклад, холоднокатаної оцинкованої сталі) кість проти лежних пар елементів, які цілісно сфорстрічки, яка складається з центральної ділянки 1 і мовані з нею, згідно з винаходом передбачені навеликої кількості протилежних пар елементів 2, ціступні конструктивні зміни: лісно сформованих з ділянкою 1, пари елементів 2 - пари елементів розташо вані уздовж центрарозташовані уздовж ділянки 1 рівномірно, відстань льної ділянки стрічки, рівномірно; між .сями симетрії розташованих поряд пар еле- відстань між осями симетрії розташованих ментів 2 дорівнює, наприклад 30 мм, кожен елепоряд пар елементів дорівнює, наприклад, 30 мм; мент пар елементів 2 складається з зубців 3 і ос- кожний елемент пар елементів складається з нови 4, вістрями кожного з зубців 3 є кути, які є основи і, виконаних з боків елементу, протилежно спряженням основи 4 з зубцьом 3, разом з боком направлених зубців; елементу поряд розташованої пари елементів 2, - вістрями кожного з зубців є кути, що утво рені утво рює внутрішній широкий простір 5, який обмеміж зовнішньою стороною та боками елементу; жений ззовні вістрями зубців 3. Пристрій працює - між боками елементів, розташованих поряд наступним образом. пар елементів, утво рено внутрішній широкий просПри спробі подолати загородження з колючо-рітір, який ззовні обмежений вістрями зубців цих зальної стрічки, зубці 3 елементів 2 утримують поруелементів. шника, не наносячи йому серйозних поранень та каПроведені патентні дослідження довели, що ні ліцтв, а внутрішній широкий простір 5 між парами в патентній документації, ні в науково-технічній ліелементів 2 підвищує утримуючий ефект стрічки тературі немає відомостей про колючо-різальні фрагментів одягу і тіла порушника, що попав у просстрічки, охарактеризовані таким чином, як у фо ртір 5 і утримується за допомогою направлених назумулі винаходу ви робу, що заявляється, і це дає стріч один одному зубцями 3 розташованих поряд підстави до його відповідності критерію патентозпар елементів 2, які обмежують простір 5; а при спродатності "но визна". бі звільнитися від чіпляючо-травмуючого вістря одноЗіставлений аналіз виробу, що заявляється, з го зубця 3, порушник попадає на вістря зубця 3 елевідомими у даній галузі, у то му числі і з прототимента розташованої поряд пари елементів 2, що напом, показує на суттєві переваги колючо-різальної правлене назустріч першому зубцю 3, тому що відстрічки, в якій пари елементів розташовані уздовж стань між осями симетрії розташованими поряд пар стрічки рівномірно, з відстанню між вісями симетрії елементів 2 вибрана оптимальною для цієї мети, і розташованих поряд пар елементів, на приклад 30 дорівнює, наприклад 30 мм, це підвищує утримуючий мм, а кожний елемент пар елементів складається ефект одразу декількома, розташованими поряд паз основи і протилежно направлених зубців, з вістрами елементів 2. рями, якими є кути, що утво рені між зовнішньою Використання запропонованої колючо-різальстороною та боками елементу, а та кож внутрішній ної стрічки дозволить надійно утво рювати бар'єр широкий простір між боками елементів розташовабезпеки об'єктів, що о хороняють і, при цьому зменних поряд пар елементів, забезпечують підвищеншити вартість її виготовлення у порівнянні з протоня загороджувального ефекту об'єкту, зниження типом, завдяки відносно недорогому матеріалу, з вартості ви готовлення стрічки та раціональний якого її ви готовляють (хо лодноката на оцинкована розкрій мета лу при шта мповці виробу. сталь), що більш ле гкий у оброблянні, а також Досягнені переваги вказують на те, що вирішубільш економічному розкрою металу, через раціоване завдання виконане на винахі дницькому рівні, нальну фо рму елементів, завдяки якій одержують оскільки воно не витікає очевидним образом з вімайже безвідходне виробництво. домих в цій галузі рішень, а тому відповідає критеВиготовлення стрічки просте, ви конується рію патентоздатності "ви нахі дницький рівень". шта мповкою, з відомих матеріалів та за відомою Стрічка пояснюється кресленням, де на фігурі технологією. Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’і Хохлови х, 15, м. Київ, 04119, Україна Тел.: (+38044) 456-2090 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: B21F 25/00

Мітки: різальна, стрічка, колючо
