Гумотросова конвеєрна стрічка

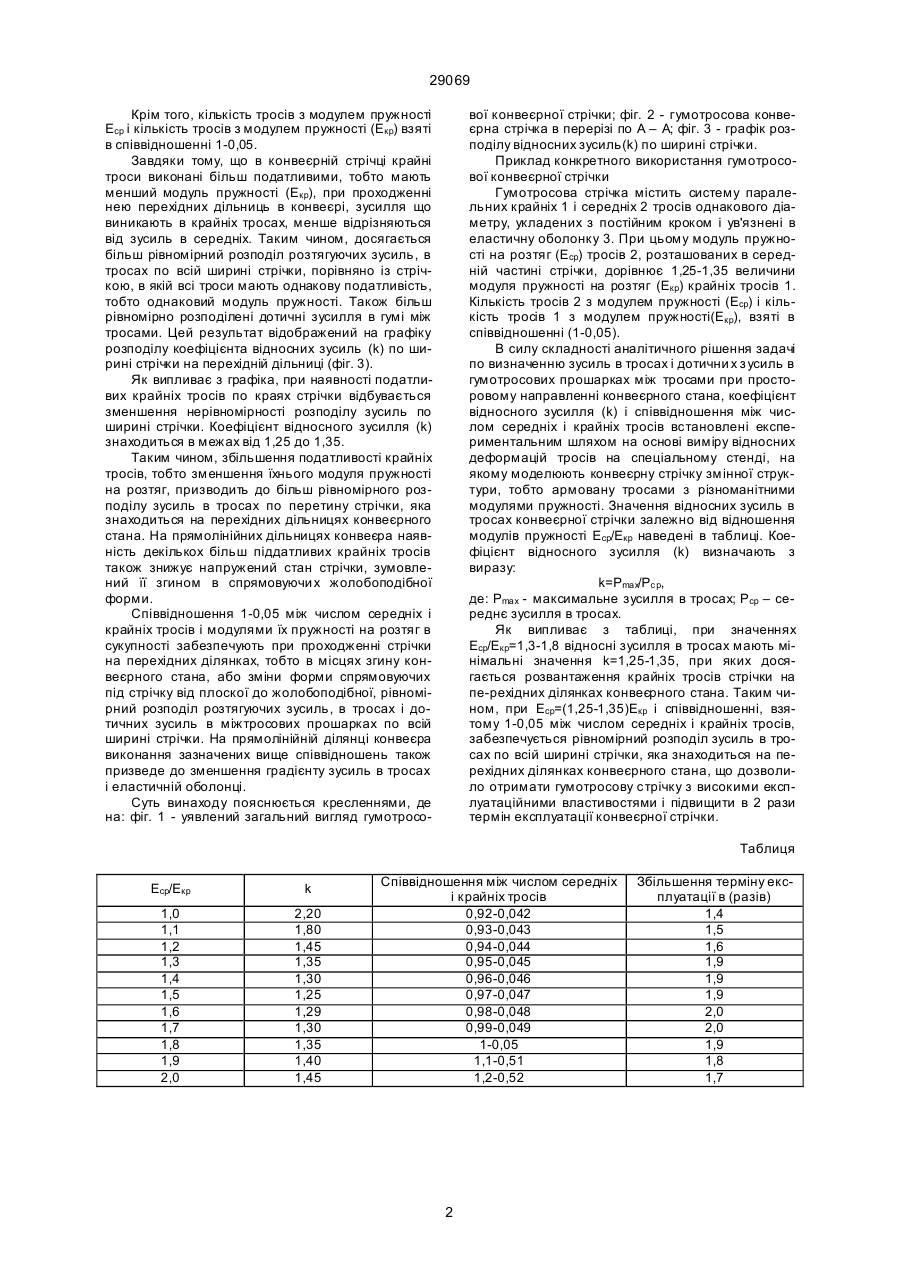

1. Гумотросова конвеєрна стрічка, яка включає укладену в еластичну оболонку систему паралельних тросів, розміщених в одній площині, яка відрізняє ться тим, що стрічка містить троси з різноманітним модулем пружності на розтяг (Еср) тросів, розташованих в середній частині стрічки, який дорівнює 1,25-1,35 величини модуля пружності на розтяг (Екр) крайніх тросів. 2. Гумотросова конвеєрна стрічка по п. 1, яка відрізняється тим, що кількість тросів з модулем пружності (Еср) і кількість тросів з модулем пружності (Е) взяті в співвідношенні 1-0,05. (19) (21) 97126326 (22) 26.12.1997 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Колосов Леонід Вікторович, Ропай Валерій Андрійович, Шидо Микола Миколайович, Савицький Віктор Іванович (73) Колосов Леонід Вікторович, UA, Ропай Валерій Андрійович, UA, Шидо Микола Миколайович, UA, Савицький Віктор Іванович, UA (56) Патент України № 80564 29069 Крім того, кількість тросів з модулем пружності Еср і кількість тросів з модулем пружності (Екр) взяті в співвідношенні 1-0,05. Завдяки тому, що в конвеєрній стрічці крайні троси виконані більш податливими, тобто мають менший модуль пружності (Екр), при проходженні нею перехідних дільниць в конвеєрі, зусилля що виникають в крайніх тросах, менше відрізняються від зусиль в середніх. Таким чином, досягається більш рівномірний розподіл розтягуючих зусиль, в тросах по всій ширині стрічки, порівняно із стрічкою, в якій всі троси мають однакову податливість, тобто однаковий модуль пружності. Також більш рівномірно розподілені дотичні зусилля в гумі між тросами. Цей результат відображений на графіку розподілу коефіцієнта відносних зусиль (k) по ширині стрічки на перехідній дільниці (фіг. 3). Як випливає з графіка, при наявності податливих крайніх тросів по краях стрічки відбувається зменшення нерівномірності розподілу зусиль по ширині стрічки. Коефіцієнт відносного зусилля (k) знаходиться в межах від 1,25 до 1,35. Таким чином, збільшення податливості крайніх тросів, тобто зменшення їхнього модуля пружності на розтяг, призводить до більш рівномірного розподілу зусиль в тросах по перетину стрічки, яка знаходиться на перехідних дільницях конвеєрного стана. На прямолінійних дільницях конвеєра наявність декількох більш піддатливих крайніх тросів також знижує напружений стан стрічки, зумовлений її згином в спрямовуючи х жолобоподібної форми. Співвідношення 1-0,05 між числом середніх і крайніх тросів і модулями їх пружності на розтяг в сукупності забезпечують при проходженні стрічки на перехідних ділянках, тобто в місцях згину конвеєрного стана, або зміни форми спрямовуючих під стрічку від плоскої до жолобоподібної, рівномірний розподіл розтягуючих зусиль, в тросах і дотичних зусиль в міжтросових прошарках по всій ширині стрічки. На прямолінійній ділянці конвеєра виконання зазначених вище співвідношень також призведе до зменшення градієнту зусиль в тросах і еластичній оболонці. Суть винаходу пояснюється кресленнями, де на: фіг. 1 - уявлений загальний вигляд гумотросо вої конвеєрної стрічки; фіг. 2 - гумотросова конвеєрна стрічка в перерізі по А – А; фіг. 3 - графік розподілу відносних зусиль(k) по ширині стрічки. Приклад конкретного використання гумотросової конвеєрної стрічки Гумотросова стрічка містить систему паралельних крайніх 1 і середніх 2 тросів однакового діаметру, укладених з постійним кроком і ув'язнені в еластичну оболонку 3. При цьому модуль пружності на розтяг (Еср) тросів 2, розташованих в середній частині стрічки, дорівнює 1,25-1,35 величини модуля пружності на розтяг (Екр) крайніх тросів 1. Кількість тросів 2 з модулем пружності (Еср) і кількість тросів 1 з модулем пружності(Екр), взяті в співвідношенні (1-0,05). В силу складності аналітичного рішення задачі по визначенню зусиль в тросах і дотични х з усиль в гумотросових прошарках між тросами при просторовому направленні конвеєрного стана, коефіцієнт відносного зусилля (k) і співвідношення між числом середніх і крайніх тросів встановлені експериментальним шляхом на основі виміру відносних деформацій тросів на спеціальному стенді, на якому моделюють конвеєрну стрічку змінної структури, тобто армовану тросами з різноманітними модулями пружності. Значення відносних зусиль в тросах конвеєрної стрічки залежно від відношення модулів пружності Еср/Екр наведені в таблиці. Коефіцієнт відносного зусилля (k) визначають з виразу: k=Pmax/Pc p, де: Рmax - максимальне зусилля в тросах; Pcp – середнє зусилля в тросах. Як випливає з таблиці, при значеннях Еср/Екр=1,3-1,8 відносні зусилля в тросах мають мінімальні значення k=1,25-1,35, при якихдосягається розвантаження крайніх тросів стрічки на пе-рехідних ділянках конвеєрного стана. Таким чином, при Еср=(1,25-1,35)Екр і співвідношенні, взятому 1-0,05 між числом середніх і крайніх тросів, забезпечується рівномірний розподіл зусиль в тросах по всій ширині стрічки, яка знаходиться на перехідних ділянках конвеєрного стана, що дозволило отримати гумотросову стрічку з високими експлуатаційними властивостями і підвищити в 2 рази термін експлуатації конвеєрної стрічки. Таблиця Еср/Екр k 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0 2,20 1,80 1,45 1,35 1,30 1,25 1,29 1,30 1,35 1,40 1,45 Співвідношення між числом середніх і крайніх тросів 0,92-0,042 0,93-0,043 0,94-0,044 0,95-0,045 0,96-0,046 0,97-0,047 0,98-0,048 0,99-0,049 1-0,05 1,1-0,51 1,2-0,52 2 Збільшення терміну експлуатації в (разів) 1,4 1,5 1,6 1,9 1,9 1,9 2,0 2,0 1,9 1,8 1,7 29069 Фіг. 1 Фіг. 2 1 – при Екр=Еср 2 – при Екр=Еср/1,5 В – ширина конвеєрної стрічки Фіг. 3 3 29069 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
