Пристрій для нагрівання рідини

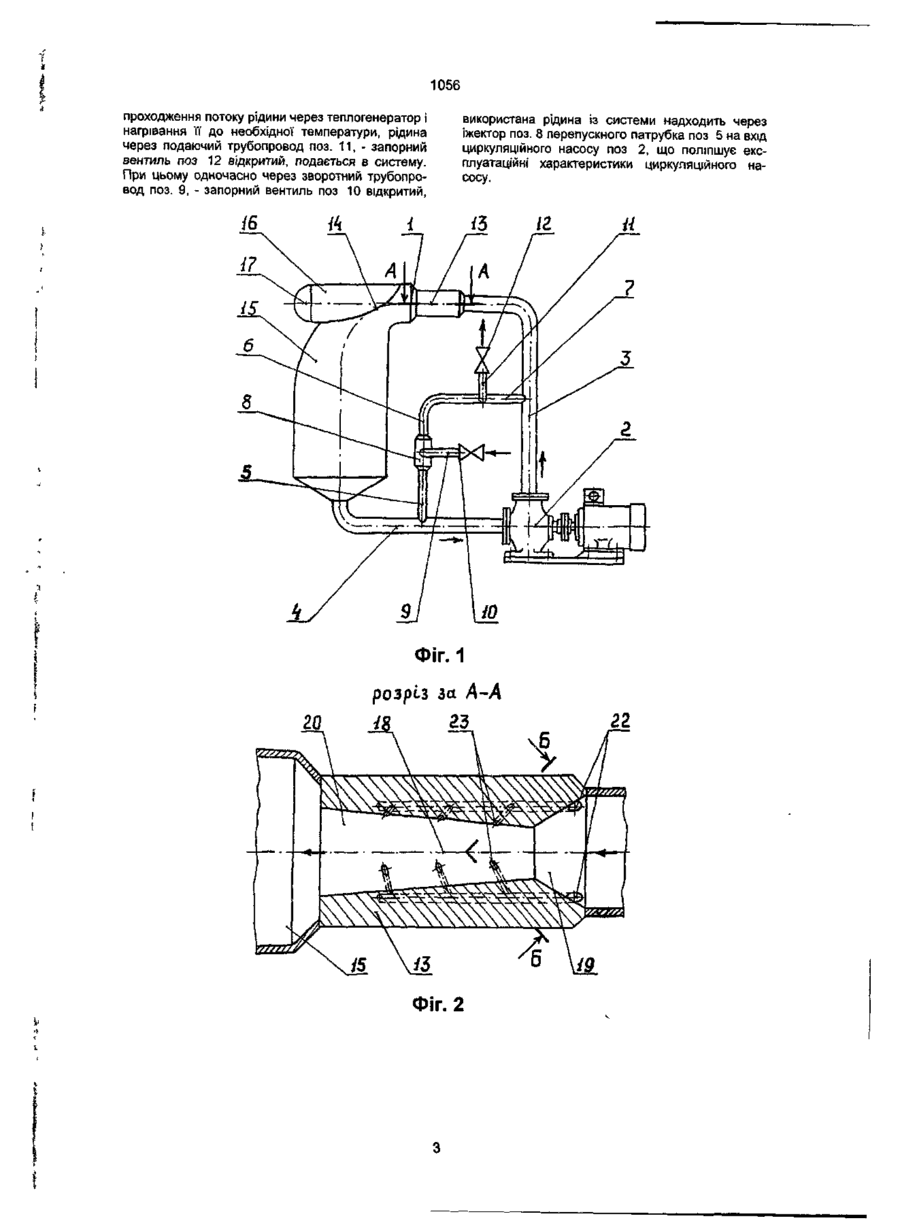

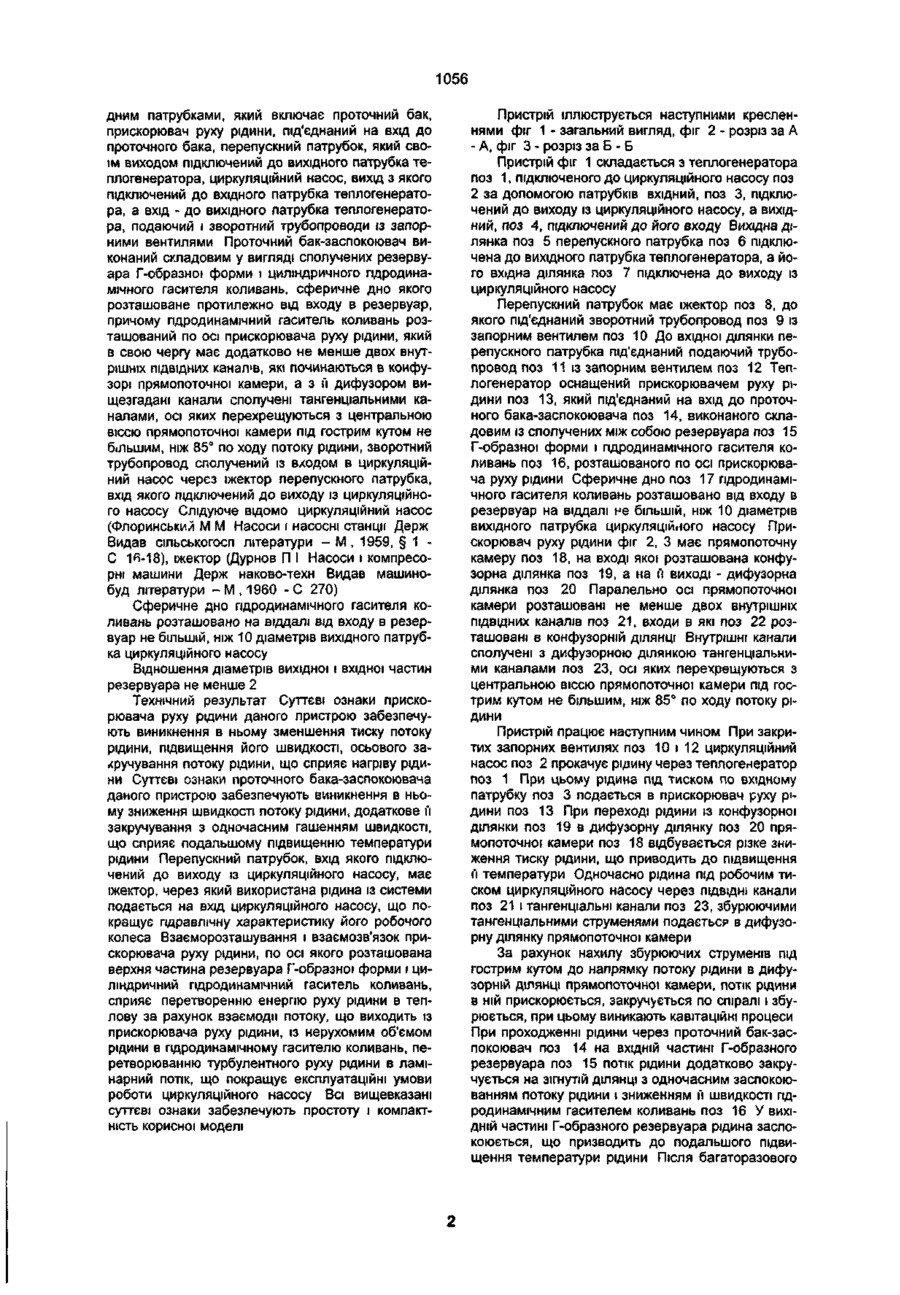

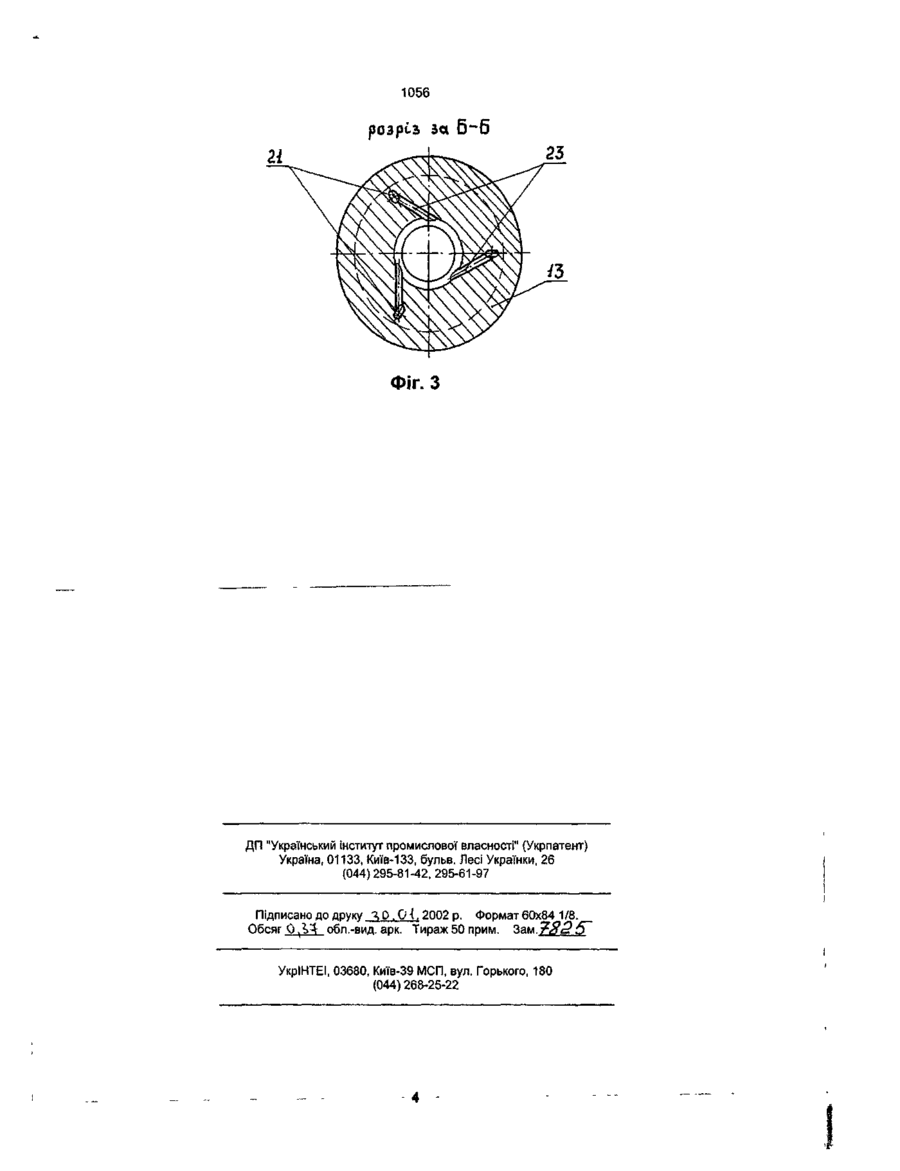

1 Пристрій для нагрівання рідини, що має теплогенератор з вхідним і вихщним патрубками, який включає проточний бак, прискорювач руху рідини, під'єднаний на вхід до проточного бака, перепускний патрубок, який своїм виходом підключений до вихідного патрубка теплогенератора, циркуляційний насос, вихід з якого підключений до вхідного патрубка теплогенератора, а вхід - до вихідногс патрубка теплогенератора, подавальний і зворотний трубопроводи із запірними вентилями, який відрізняється тим, що проточний бак-заспокоювач виконаний складеним у вигляді сполуче них резервуара Г-подібної форми і циліндричного гідродинамічного гасителя коливань, сферичне дно якого розташовано протилежно від входу в резервуар, причому гідродинамічний гаситель коливань розташований по осі прискорювача руху рідини, який в свою чергу має додатково не менше двох внутрішніх ПІДВІДНИХ каналів, які починаються в конфузорі прямопоточної камери, а з її дифузором вищезгадані канали сполучені тангенціальними каналами, осі яких перехрещуються з центральною віссю прямопоточної камери під гострим кутом не більшим, ніж 85° по ходу потоку рідини, зворотний трубопровід сполучений із входом в циркуляційний насос через інжектор перепускного патрубка, вхід якого підключений до виходу із циркуляційного насоса 2 Пристрій для нагрівання рідини по п 1, який відрізняється тим, що сферичне дно гідродинамічного гасителя коливань розташовано на віддалі від входу в резервуар не більшій, ніж 10 діаметрів вихідного патрубка циркуляційного насоса 3 Пристрій для нагрівання рідини по п 1, який відрізняється тим, що відношення діаметрів вихідної і вхідної частин резервуара не менше 2 Корисна модель відноситься до теплоенергетики і може бути використана в енергентичних установках для одержання теплової енергії, зокрема, для нагріву рідини Відомий патент України № 7205 А, «Пристрій для нагрівання рідини та теплогенератор, що використовується в ньому», МПК F25B29/00, публ ЗО 06 95 , бюл № 2 патентовласник Потапов Ю С Даний пристрій має теплогенератор з вхідним і вихідним патрубками, який включає проточний бак, прискорювач руху рідини, під'єднаний на вхід до проточного бака, перепускний патрубок, який своїм виходом підключений до вихідного патрубка теплогенератора, циркуляційний насос, вихід із якого підключений до вхідного патрубка теплогенератора, а вхід - до вихідного патрубка теплогенератора, подаючий і зворотний трубопроводи із запорними вентилями В даному пристрої використовуються тормозні пристрої складної конструкції, які потребують індивідуального підбору В основу корисної моделі «Пристрій для нагрівання рідини» покладена задача шляхом виконан ня проточного бака-заспокоювача складовим у вигляді сполучених резервуара Г-образної форми і циліндричного гідродинамічного гасителя коливань, сферичне дно якого розташовано протилежно від входу в резервуар, причому гідродинамічний гаситель коливань розташований по осі прискорювача руху рідини, який в свою чергу має додатково не менше двох внутрішніх ПІДВІДНИХ каналів, які починаються в конфузорі прямопоточної камери, а з й дифузором вищезгадані канали сполучені тангенціальними каналами, осі яких перехрещуються з центральною віссю прямопоточної камери під гострим кутом не більшим, ніж 85° по ходу потоку рідини, зворотний трубопровод сполучений із входом в циркуляційний насос через іжектор перепускного патрубка, вхід якого підключений до виходу із циркуляційного насосу, - створити такий пристрій, який має спрощену конструкцію і розширити асортимент пристроїв для одержання теплової енергії Суть корисної моделі знаходиться в слідуючому Пристрій має теплогенератор з вхідним і вихі CD Ю < 1056 дним патрубками, який включає проточний бак, прискорювач руху рідини, під'єднаний на вхід до проточного бака, перепускний патрубок, який своїм виходом підключений до вихідного патрубка теплогенератора, циркуляційний насос, вихід з якого підключений до вхідного патрубка теплогенератора, а вхід - до вихідного патрубка теплогенератора, подаючий і зворотний трубопроводи із запорними вентилями Проточний бак-заспокоювач виконаний складовим у вигляді сполучених резервуара Г-образної форми і циліндричного гідродинамічного гасителя коливань, сферичне дно якого розташоване протилежно від входу в резервуар, причому гідродинамічний гаситель коливань розташований по осі прискорювача руху рідини, який в свою чергу має додатково не менше двох внутрішніх підвідних каналів, які починаються в конфузорі прямопоточної камери, а з й дифузором вищезгадані канали сполучені тангенціальними каналами, осі яких перехрещуються з центральною віссю прямопоточної камери під гострим кутом не більшим, ніж 85° по ходу потоку рідини, зворотний трубопровод сполучений із входом в циркуляційний насос через іжектор перепускного патрубка, вхід якого підключений до виходу із циркуляційного насосу Слідуюче відомо циркуляційний насос (Флоринський М М Насоси і насосні станції Держ Видав сільськогосп літератури - М , 1959, § 1 С 16-18), іжектор (Дурнов П І Насоси і компресорні машини Держ наково-техн Видав машинобуд літератури - М , 1960 - С 270) Сферичне дно гідродинамічного гасителя коливань розташовано на віддалі від входу в резервуар не більшій, ніж 10 діаметрів вихідного патрубка циркуляційного насосу Відношення діаметрів вихідної і вхідної частин резервуара не менше 2 Технічний результат Суттєві ознаки прискорювача руху рідини даного пристрою забезпечують виникнення в ньому зменшення тиску потоку рідини, підвищення його швидкості, осьового закручування потоку рідини, що сприяє нагріву рідини Суттєві ознаки проточного бака-заспокоювача даного пристрою забезпечують виникнення в ньому зниження швидкості потоку рідини, додаткове її закручування з одночасним гашенням швидкості, що сприяє подальшому підвищенню температури рідини Перепускний патрубок, вхід якого підключений до виходу із циркуляційного насосу, має іжектор, через який використана рідина із системи подається на вхід циркуляційного насосу, що покращує гідравлічну характеристику його робочого колеса Взаєморозташування і взаємозв'язок прискорювача руху рідини, по осі якого розташована верхня частина резервуара Г-образної форми і циліндричний гідродинамічний гаситель коливань, сприяє перетворенню енергію руху рідини в теплову за рахунок взаємодії потоку, що виходить із прискорювача руху рідини, із нерухомим об'ємом рідини в гідродинамічному гасителю коливань, перетворюванню турбулентного руху рідини в ламінарний потік, що покращує експлуатаційні умови роботи циркуляційного насосу Всі вищевказані суттєві ознаки забезпечують простоту і компактність корисної моделі Пристрій іллюструється наступними кресленнями фіг 1 - загальний вигляд, фіг 2 - розріз за А - А, фіг 3 - розріз за Б - Б Пристрій фіг 1 складається з теплогенератора поз 1, підключеного до циркуляційного насосу поз 2 за допомогою патрубків вхідний, поз 3, підключений до виходу із циркуляційного насосу, а вихідний, поз 4, підключений до його входу Вихідна ділянка поз 5 перепускного патрубка поз 6 підключена до вихідного патрубка теплогенератора, а його вхідна ділянка поз 7 підключена до виходу із циркуляційного насосу Перепускний патрубок має іжектор поз 8, до якого під'єднаний зворотний трубопровод поз 9 із запорним вентилем поз 10 До вхідної ділянки перепускного патрубка під'єднаний подаючий трубопровод поз 11 із запорним вентилем поз 12 Теплогенератор оснащений прискорювачем руху рідини поз 13, який під'єднаний на вхід до проточного бака-заспокоювача поз 14, виконаного складовим із сполучених між собою резервуара поз 15 Г-образної форми і гідродинамічного гасителя коливань поз 16, розташованого по осі прискорювача руху рідини Сферичне дно поз 17 гідродинамічного гасителя коливань розташовано від входу в резервуар на віддалі не більшій, ніж 10 діаметрів вихідного патрубка циркуляційного насосу Прискорювач руху рідини фіг 2, 3 має прямопоточну камеру поз 18, на вході якої розташована конфузорна ділянка поз 19, а на її виході - дифузорна ділянка поз 20 Паралельно осі прямопоточної камери розташовані не менше двох внутрішніх підвідних каналів поз 21, входи в які поз 22 розташовані в конфузорній ДІЛЯНЦІ Внутрішні канали сполучені з дифузорною ділянкою тангенціальними каналами поз 23, осі яких перехрещуються з центральною віссю прямопоточної камери під гострим кутом не більшим, ніж 85° по ходу потоку рідини Пристрій працює наступним чином При закритих запорних вентилях поз 10 і 12 циркуляційний насос поз 2 прокачує рідину через теплогенератор поз 1 При цьому рідина під тиском по вхідному патрубку поз 3 подається в прискорювач руху рідини поз 13 При переході рідини із конфузорної ділянки поз 19 в дифузорну ділянку поз 20 прямопоточної камери поз 18 відбувається різке зниження тиску рідини, що приводить до підвищення її температури Одночасно рідина під робочим тиском циркуляційного насосу через ПІДВІДНІ канали поз 21 і тангенціальні канали поз 23, збурюючими тангенціальними струменями подається в дифузорну ділянку прямопоточної камери За рахунок нахилу збурюючих струменів під гострим кутом до напрямку потоку рідини в дифузорній ДІЛЯНЦІ прямопоточної камери, потік рідини в ній прискорюється, закручується по спіралі і збурюється, при цьому виникають кавітаційні процеси При проходженні рідини через проточний бак-заспокоювач поз 14 на ВХІДНІЙ частині Г-образного резервуара поз 15 потік рідини додатково закручується на зігнутій ДІЛЯНЦІ з одночасним заспокоюванням потоку рідини і зниженням її швидкості гідродинамічним гасителем коливань поз 16 У ВИХІДНІЙ частині Г-образного резервуара рідина заспокоюється, що призводить до подальшого підвищення температури рідини Після багаторазового 1056 проходження потоку рідини через теплогенератор і нагрівання її до необхідної температури, рідина через подаючий трубопровод поз. 11, - запорний вентиль поз 12 відкритий, подається в систему. При цьому одночасно через зворотний трубопровод поз. 9, - запорний вентиль поз 10 відкритий, /б використана рідина із системи надходить через іжектор поз. 8 перепускного патрубка поз 5 на вхід циркуляційного насосу поз 2, що поліпшує експлуатаційні характеристики циркуляційного насосу. ік Фіг. 2 1056 Б~б 21 Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку •ЧО.С , 2002 р. Формат 60x84 1/8. Обсяг О Л ^ обл.-вид. арк. Тираж 50 прим. З а м . 7 8 2 \ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180 (044) 268-25-22
