Пристрій для індикації номера викликаючого абонента на телефонному апараті абонента, що виключається

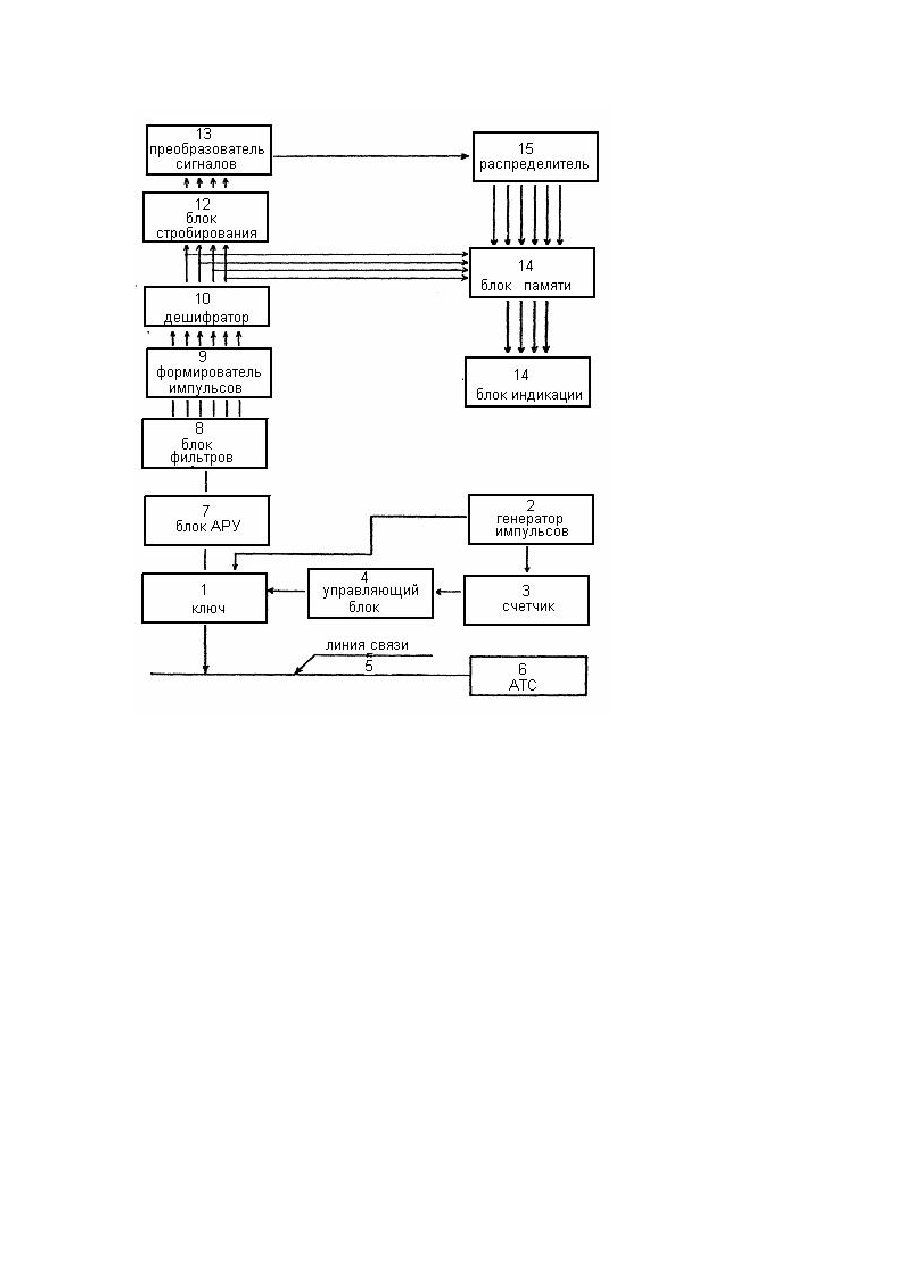

Изобретение относится к автоматической телефонной связи и может использоваться при разработке приставок к телефонным аппаратам для индикации номера вызывающего абонента, при разработке новых телефонных аппаратов со встроенной системой индикации номера вызывающего абонента. Известно устройство для индикации номера вызывающего абонента на телефонном аппарате вызываемого абонента, содержащее на абонентской стороне последовательно соединенные блок фильтров, деши фратор. элемент "И", преобразователь сигналов, распределитель, блок памяти и блок индикации, при этом выходы дешифратора соединены с входами данных блока памяти. Однако известное устройство имеет ограниченные возможности. Индикация номера вызывающего абонента на телефонном аппарате вызываемого абонента невозможна по инициативе вызываемого абонента, а возможна только при определенных условиях, когда АТС передает кодированную информацию вызываемому абоненту. В основу изобретения поставлена задача усовершенствования устройства для индикации номера вызывающего абонента на телефонном аппарате вызываемого абонента, в котором путем изменения схемы устройства и введения дополнительных блоков обеспечивается выдача кодированной информации на телефонный аппарат вызываемого абонента о номере и категории вызывающего абонента, чем обеспечивается возможность вызываемому абоненту достоверно определять номер и категорию вызывающего абонента. Поставленная задача достигаегся тем, что в устройство для индикации номера вызывающего абонента на телефонном аппарате вызываемого абонента, содержащее блок фильтров и дешифратор, соединенные последовательно преобразователь, распределитель, блок памяти и блок индикации, выход дешифратора соединен с входом данных блока памяти, дополнительно введены последовательно соединенные генератор, счетчик, управляющий блок, ключ; второй выход генератора соединен со вторым входом ключа, выход которого соединен с входом блока фильтров, дешифратор соединен с преобразователем, автоматическая телефонная станция через линию связи соединена с информационным входом ключа. В отдельных случаях дополнительно ключ может быть соединен с блоком фильтров через блок АРУ, а также блок фильтров соединен с дешифратором через формирователь импульсов и дешифратор соединен с преобразователем через блок стробирования, Сущность изобретения поясняется блок-схемой устройства, где: 1 - ключ; 2 - генератор импульсов; 3 - счетчик; 4 - управляющий блок; 5 - линия связи; о 6 - АТС; 7 - блок АРУ (автоматической регулировки усиления); 8 - блок фильтров; 9 - формирователь импульсов; 10-дешифратор; 11 - блок памяти; 12 - блок стробирования; 13 - преобразователь сигналов; 14 - блок индикации; 15 - распределитель. Устройство содержит ключ 1, представляющий собой реле РЭМ64А (4), генератор импульсов 2. собранный на логической микросхеме 561ЛЕ1 (В.М. Шило. Популярные цифровые микросхемы, Радио и связь, 1989), счетчик 3, собранный на микросхеме 561ИЕ10 (Справочник радиолюбителя, Наукова думка, 1989, Р.М. Терещук и др.), управляющий блок 4, собранный на микросхеме 561 КТЗ (см. там же) (6), блок АРУ 7, состоящий из усилителя напряжения, собранного на операционном усилителе 140УД8 (см. там же), блок фильтров 8, формирователь импульсов 9, представляющий собой 6 триггеров Шмитта (по числу каналов), собранных на микросхеме 561ТЛ1 (см. там же), дешифратор 10, блок памяти 11, блок стробирования 12, представляющий собой 4 счетчика с дешифратором (по числу каналов), выполненных на микросхемах 561ИЕ8 (см. там же), преобразователь сигналов 13, блок индикации 14, распределитель 15. Устройство работает следующим образом. Во время вызывного сигнала по снятию телефонной трубки или нажатию кнопки индикации срабатывает ключ 1. С генератора импульсов 2 через счетчик 3 управляющий блок 4, ключ 1 и линию связи 5 на АТС 6 поступают потенциальный и тональный сигналы частотой 500 Гц. АТС выдает кодированную двухчасто тным кодом информацию о номере и категории вызывающего абонента. Эта информация через ключ 1, блок АРУ 7, где усиливается и ограничивается, поступает на блок фильтров 8, который выделяет из данного кода 6 раздельных частот (F0-F5) Гц, 700 Гц, 900 Гц, 1100 Гц, 1300 Гц, 1500 Гц, 1700 Гц, которые затем поступают через формирователь импульсов 9 на дешифратор 10. Формирователь импульсов преобразует выходные сигналы блока фильтров в логические цифровые сигналы, обеспечивающие дальнейшую совместную работу ци фровых микросхем. Дешифратор 10 формирует двоичный и десятичный код из поступающих на него логических сигналов, которые являются информационными сигналами блока памяти 11, а также управляют работой преобразователя 13 через блок стробирования 12. Далее сигналы подаются на входы данных блока памяти 11, а также через блок стробирования12 на преобразователь 13. Блок стробирования 12 для обеспечения помехозащищенности вырабатывает из серии импульсных сигналов короткие стробимпульсы. Преобразователь 13 вырабатывает импульсные сигналы, подаваемые на распределитель 15, который обеспечивает запись очередной цифры номера о соответствующую ячейку блока памяти 11 и отражение ее в определенной позиции блока индикации 14.
