Номер патенту: 1298

Опубліковано: 25.03.1994

Автори: Вайсбурд Павло Мусійович, Картман Юхим Борисович

Завантажити PDF файл.

Формула / Реферат

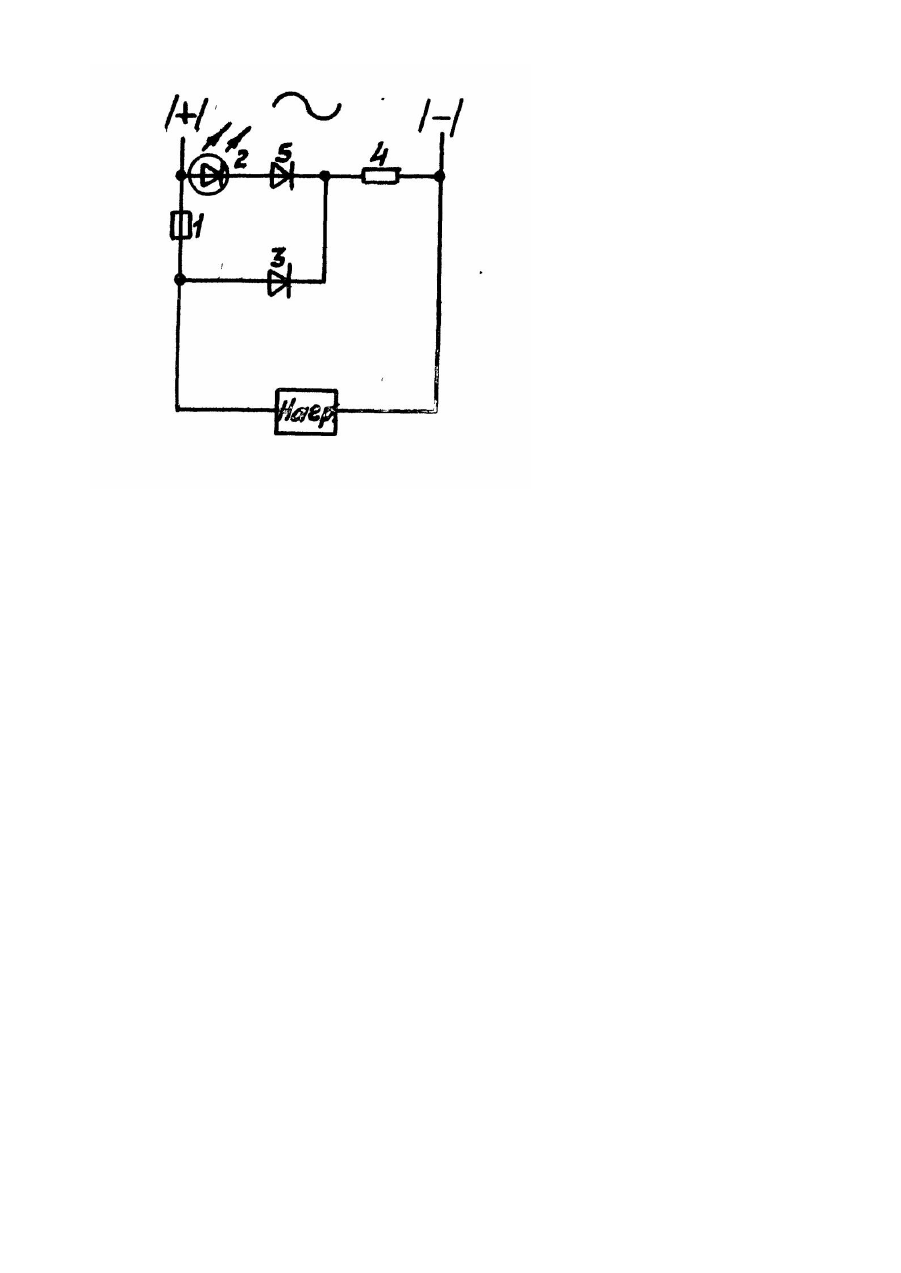

Устройство для индикации состояния предохранителя, содержащее сигнализатор, диод, подключенный между нагрузочным зажимом предохранителя и резистором, подключенным вторым выводом к полюсу источника питания, отличающееся тем, что последовательно с сигнализатором и резистором подключен дополнительный диод между первым выводом резистора и сетевым зажимом предохранителя, причем полярные элементы включены в одинаковой полярности, любой при источнике переменного тока и согласной при источнике питания постоянного тока.

Текст

Изобретение относится к электротехнике и предназначено для использования в промышленной автоматике, электро- и радиоаппаратуре, в распределительных устройствах промышленного и бытового назначения и в други х электротехнических устройства х, имеющих предохранителя. Известно устройство для индикации перегорания плавкого предохранителя [1], содержащее диод и транзистор, база которого через резистор и коллектор через сигнальную лампу присоединены к плюсовому выводу, плавкий предохранитель одним выводом присоединен к отрицательному выводу. Недостатком его является отсутствие сигнализации о сгорании предохранителя при отключенной нагрузке, а также прохождение части тока индикации и управления транзистором через нагрузку при неисправном предохранителе. Кроме того, известное устройство работает только на постоянном токе, что резко сужает область его применения. Наиболее близким техническим решением к заявленному изобретению является устройство для индикации перегорания плавкого предохранителя [2], содержащее сигнализатор, диод подключенный между нагрузочным зажимом предохранителя и резистором, который вторым выводом подключен к полюсу источнику питания. Недостатком этого устройства, так же как и описанного выше, является ограничение области его применения только устройствами постоянного тока, а также возможность прохождения тока через нагрузку при неисправном предохранителе. В основу изобретения поставлена задача усовершенствовать устройство для контроля состояния коммутационного элемента путем изменения электрической схемы устройства так, чтобы обеспечить возможность работы не только на постоянном, но и на переменном токе при одновременном исключении прохождения тока через нагрузку при неисправном предохранителе, в результате чего расширяется область применения устройства. Эта задача решена таким образом, что в устройстве для индикации состояния предохранителя, содержащем сигнализатор, диод, подключенный между нагрузочным зажимом предохранителя и резистором, подключенным вторым выводом к полюсу источника питания, согласно изобретению, последовательно с сигнализатором и резистором подключен дополнительный диод между первым выводом резистора и сетевым зажимом предохранителя, причем полярные элементы включены в одинаковой полярности, любой при источнике питания переменного тока и согласной При источнике питания постоянного тока. За счет того, что в устройство введен дополнительный диод, подключенный в той же полярности, что и основной, и за счет раскрытой последовательности подключения элементов устройства достигнута возможность работы как на постоянном, так и на переменном токе, а также исключено прохождение тока через нагрузку при выходе из строя или неправильной установке предохранителя. Сущность изобретения поясняется чертежом, на котором представлена принципиальная электрическая схема предлагаемого устройства. Устройство для индикации состояния предохранителя содержит контролируемый предохранитель 1, включенный между нагрузкой и источником питания, сигнализатор - в приведенном примере - светодиод 2, диод 3 и резистор 4. Диод 3 подключен между нагрузочным зажимом предохранителя 1 и резистором 4, который подключен вторым выводом к полюсу источника питания. Последовательно с сигнализатором 2 и резистором 4 подключен дополнительный диод таким образом, что цепочка, состоящая из сигнализатора 2, дополнительного диода 5 и резистора 4 подключена к сетевому зажиму предохранителя 1. При этом полярные элементы (диоды 3, 5 и светодиод 2) включены в одинаковой полярности между собой. Эта полярность может быть любой, если источник питания переменного тока, и должна быть согласной, прямой по отношению к полярности источника питания при источнике постоянного тока. В зависимости от условий применения сигнализатор может быть оптический (лампа, светодиод), акустический (звонок, сирена) и т. п. Устройство работает следующим образом. При исправном предохранителе 1 потенциал на его обоих выводах одинаков, поэтому светодиод 2 зашунтирован малым сопротивлением предохранителя 1 и открытого диода 3. Следовательно, светодиод 2 не светится. При перегорании предохранителя 1, благодаря дополнительному диоду 5, ток не идет через нагрузку, т.к. диоды 3 и 5 оказываются в этом случае включенными встречно по отношению друг к другу. В результате светодиод 2 загорится вследствие разрыва электрической цепи предохранителя 1 и удаления шунта С него. Аналогично светодиод 2 загоритсяпри другой неисправности предохранителя, например, при его самоотвинчивании. По сравнению с известными устройствами предлагаемое устройство носит универсальный характер - может быть использовано в сети переменного и постоянного тока при разных напряжениях. При использовании предложенного устройства в случае неисправности предохранителя ток через нагрузку не протекает, будучи прерванным обратным сопротивлением диода.
