Завантажити PDF файл.

Формула / Реферат

Механізм відтяжки полотна круглов'язальної машини, що містить кінематично зв'язані між собою ведучий і два ведені відтяжні валики та привід, зв'язаний з ведучим відтяжним валиком двома механізмами вільного ходу, який відрізняється тим, що додатково оснащений двома фрикційними муфтами, кінематично з'єднаними з відтяжними валиками, та двома засобами регулювання моменту, встановленими на фрикційних муфтах з можливістю взаємодії кожного з них з відповідним механізмом вільного ходу та ведучим відтяжним валиком.

Текст

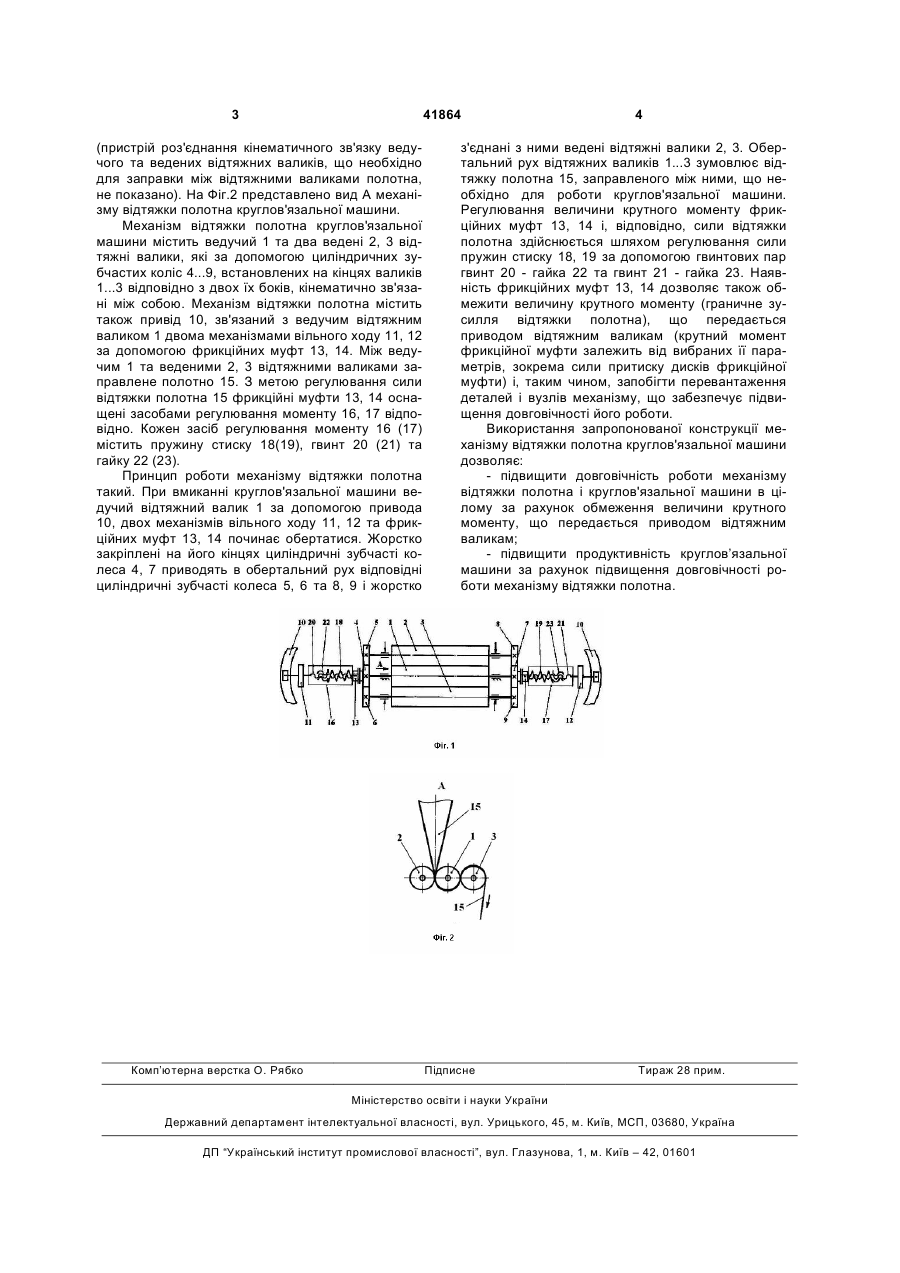

Механізм відтяжки полотна круглов'язальної машини, що містить кінематично зв'язані між со 3 41864 (пристрій роз'єднання кінематичного зв'язку ведучого та ведених відтяжних валиків, що необхідно для заправки між відтяжними валиками полотна, не показано). На Фіг.2 представлено вид А механізму відтяжки полотна круглов'язальної машини. Механізм відтяжки полотна круглов'язальної машини містить ведучий 1 та два ведені 2, 3 відтяжні валики, які за допомогою циліндричних зубчастих коліс 4...9, встановлених на кінцях валиків 1...3 відповідно з двох їх боків, кінематично зв'язані між собою. Механізм відтяжки полотна містить також привід 10, зв'язаний з ведучим відтяжним валиком 1 двома механізмами вільного ходу 11, 12 за допомогою фрикційних муфт 13, 14. Між ведучим 1 та веденими 2, 3 відтяжними валиками заправлене полотно 15. З метою регулювання сили відтяжки полотна 15 фрикційні муфти 13, 14 оснащені засобами регулювання моменту 16, 17 відповідно. Кожен засіб регулювання моменту 16 (17) містить пружину стиску 18(19), гвинт 20 (21) та гайку 22 (23). Принцип роботи механізму відтяжки полотна такий. При вмиканні круглов'язальної машини ведучий відтяжний валик 1 за допомогою привода 10, двох механізмів вільного ходу 11, 12 та фрикційних муфт 13, 14 починає обертатися. Жорстко закріплені на його кінцях циліндричні зубчасті колеса 4, 7 приводять в обертальний рух відповідні циліндричні зубчасті колеса 5, 6 та 8, 9 і жорстко Комп’ютерна верстка О. Рябко 4 з'єднані з ними ведені відтяжні валики 2, 3. Обертальний рух відтяжних валиків 1...3 зумовлює відтяжку полотна 15, заправленого між ними, що необхідно для роботи круглов'язальної машини. Регулювання величини крутного моменту фрикційних муфт 13, 14 і, відповідно, сили відтяжки полотна здійснюється шляхом регулювання сили пружин стиску 18, 19 за допомогою гвинтових пар гвинт 20 - гайка 22 та гвинт 21 - гайка 23. Наявність фрикційних муфт 13, 14 дозволяє також обмежити величину крутного моменту (граничне зусилля відтяжки полотна), що передається приводом відтяжним валикам (крутний момент фрикційної муфти залежить від вибраних її параметрів, зокрема сили притиску дисків фрикційної муфти) і, таким чином, запобігти перевантаження деталей і вузлів механізму, що забезпечує підвищення довговічності його роботи. Використання запропонованої конструкції механізму відтяжки полотна круглов'язальної машини дозволяє: - підвищити довговічність роботи механізму відтяжки полотна і круглов'язальної машини в цілому за рахунок обмеження величини крутного моменту, що передається приводом відтяжним валикам; - підвищити продуктивність круглов’язальної машини за рахунок підвищення довговічності роботи механізму відтяжки полотна. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Takedown mechanism of round-knitting machine

Автори англійською

Pipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Oliinyk Olena Yuriivna, Pavlenko Heorhii Ivanovych

Назва патенту російською

Механизм оттяжки полотна кругловязальной машины

Автори російською

Пипа Борис Федорович, Марченко Анатолий Иванович, Олийник Елена Юрьевна, Павленко Георгий Иванович

МПК / Мітки

МПК: D04B 15/88

Мітки: машини, полотна, відтяжки, механізм, круглов'язальної
