Механізм відтяжки полотна круглов’язальної машини

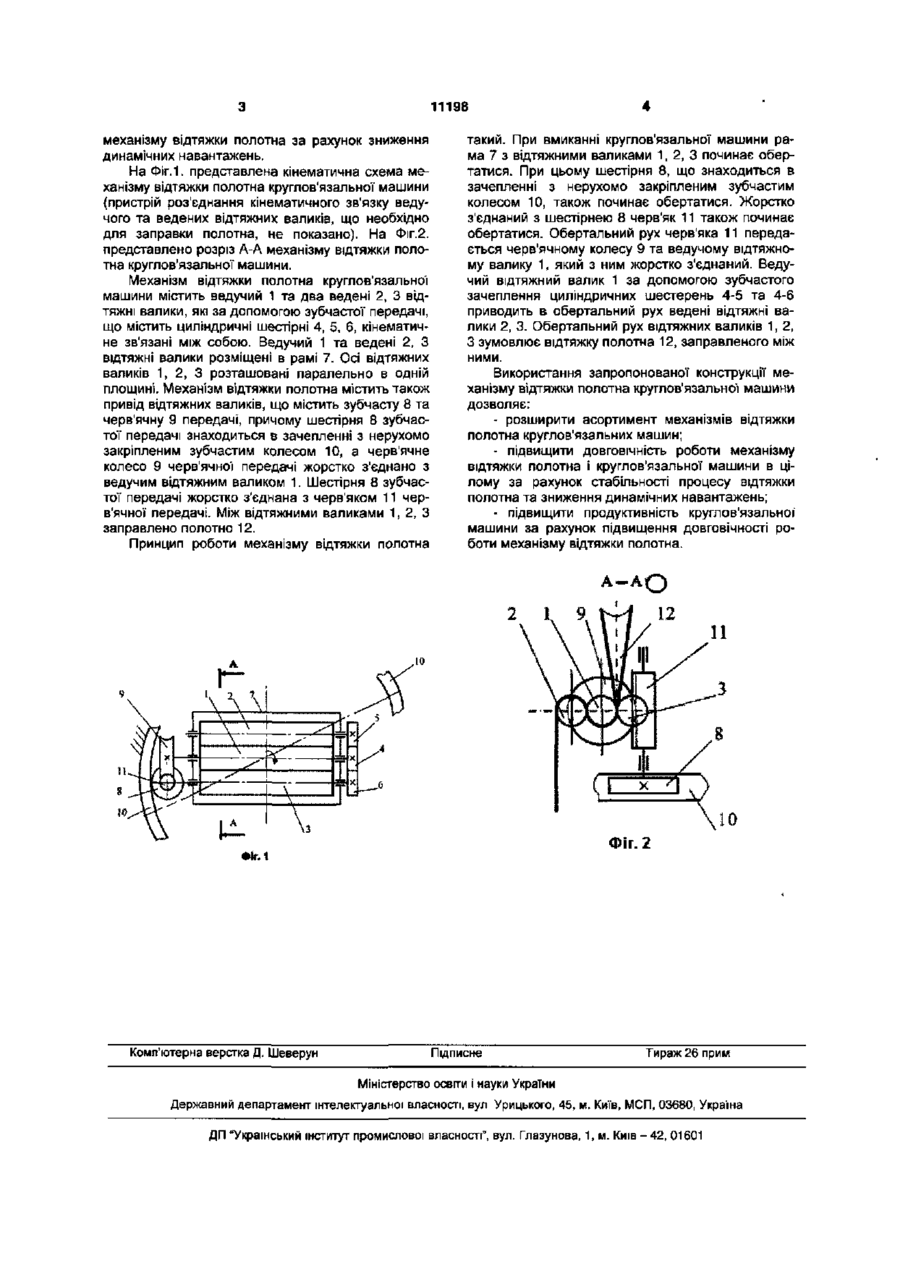

Механізм відтяжки полотна круглов'язальної машини, що містить кінематично з'єднані між со бою ведучий та два ведені відтяжні валики, осі яких розташовані паралельно в одній площині, та привід відтяжних валиків, який відрізняється тим, що привід відтяжних валиків містить зубчасту передачу, що включає шестірню та нерухоме зубчасте колесо, а також черв'ячну передачу, що включає черв'як та черв'ячне колесо, причому шестірня жорстко з'єднана з черв'яком, а черв'ячне колесо жорстко з'єднане з ведучим відтяжним валиком. Корисна модель відноситься до області трикотажного машинобудування, а саме, до механізмів відтяжки попотна круглов'язальних машин. Відомий механізм відтяжки полотна круглов'язальної машини, що містить кінематичне з'єднані між собою ведучий та два ведені відтяжні валики, осі яких розташовані паралельно в одній площині, та привід відтяжних валиків [Присяжнюк П.А. Технология и кругловязальное оборудование в производстве изделий верхнего трикотажа. - Минск: Вышэйшая школа, 1982, с.213, рис.123]. Наявність в приводі механізму відтяжки полотна храпових механізмів та важелів, що взаємодіють з гірками (кулачками), спричинює періодичність обертального руху відтяжних валиків, що призводить до погіршення як якості трикотажного полотна, так і зниження довговічності роботи самого механізму відтяжки полотна. Відомий також механізм відтяжки полотна круглов'язальної машини, що містить кінематичне з'єднані між собою ведучий та два ведені відтяжні валики, осі яких розташовані паралельно в одній площині, та привід відтяжних валиків [Машины кругловязальные типа КО-2. Техническое описание и инструкция по эксплуатации. - Черновцы, 1992, лист 55] Наявність в приводі механізму відтяжки полотна, як і раніше, храпових механізмів та важелів, що взаємодноть з гірками (кулачками), також спричинює періодичність обертального руху відтяжних валиків, що не забезпечує стабільності зусилля відтяжки полотна і таким чином спричинює погіршення як якості трикотажного полотна, так і зниження довговічності роботи самого механізму відтяжки полотна. Таким чином в основу корисної моделі покладена задача створити таку конструкцію механізму відтяжки полотна круглов'язальної машини, в якій шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи механізму. Поставлена задача вирішена тим, що в механізмі відтяжки полотна круглов'язальної машини, що містить кінематичне з'єднані між собою ведучий та два ведені відтяжні валики, осі яких розташовані паралельно в одній площині, та привід відтяжних валиків, згідно з корисною моделлю, привід відтяжних валиків містить зубчасту передачу, що включає шестірню та нерухоме зубчасте колесо, та черв'ячну передачі, що включає черв'як та черв'ячне колесо, причому шестірня жорстко з'єднана з черв'яком, а черв'ячне колесо жорстко з'єднано з ведучим відтяжним валиком. Обладнання приводу механізму відтяжки полотна зубчастою передачею, що включає шестірню та нерухоме зубчасте колесо, та черв'ячною передачею, що включає черв'як та черв'ячне колесо, причому шестірня жорстко з'єднана з черв'яком, а черв'ячне колесо жорстко з'єднано з ведучим відтяжним валиком, дозволяє забезпечити постійний кінематичний зв'язок відтяжних валиків з приводом, що забезпечує стабілізацію процесу відтяжки полотна за рахунок стабільності зусилля відтяжки полотна, і, таким чином, призводить до підвищення якості полотна та довговічності роботи 00 О) 11198 механізму відтяжки полотна за рахунок зниження динамічних навантажень. На Фіг.1. представлена кінематична схема механізму відтяжки полотна круглов'язальної машини (пристрій роз'єднання кінематичного зв'язку ведучого та ведених відтяжних валиків, що необхідно для заправки полотна, не показано). На Фіг.2. представлено розріз А-А механізму відтяжки полотна круглов'язальної машини. Механізм відтяжки полотна круглов'язальної машини містить ведучий 1 та два ведені 2, 3 відтяжні валики, які за допомогою зубчастої передачі, що містить циліндричні шестірні 4, 5, б, кінематичне зв'язані між собою. Ведучий 1 та ведені 2, З відтяжні валики розміщені в рамі 7. Осі відтяжних валиків 1, 2, 3 розташовані паралельно в одній площині. Механізм відтяжки полотна містить також привід відтяжних валиків, що містить зубчасту 8 та черв'ячну 9 передачі, причому шестірня 8 зубчастої передачі знаходиться в зачепленні з нерухомо закріпленим зубчастим колесом 10, а черв'ячне колесо 9 черв'ячної передачі жорстко з'єднано з ведучим відтяжним валиком 1. Шестірня 8 зубчастої передачі жорстко з'єднана з черв'яком 11 черв'ячної передачі. Між відтяжними валиками 1, 2, З заправлено полотно 12. Принцип роботи механізму відтяжки полотна такий. При вмиканні круглов'язальної машини рама 7 з відтяжними валиками 1, 2, 3 починає обертатися. При цьому шестірня 8, що знаходиться в зачепленні з нерухомо закріпленим зубчастим колесом 10, також починає обертатися. Жорстко з'єднаний з шестірнею 8 черв'як 11 також починає обертатися. Обертальний рух черв'яка 11 передається черв'ячному колесу 9 та ведучому відтяжному валику 1, який з ним жорстко з'єднаний. Ведучий відтяжний валик 1 за допомогою зубчастого зачеплення циліндричних шестерень 4-5 та 4-6 приводить в обертальний рух ведені відтяжні валики 2, 3. Обертальний рух відтяжних валиків 1, 2, З зумовлює відтяжку полотна 12, заправленого між ними. Використання запропонованої конструкції механізму відтяжки полотна круглов'язальної машини дозволяє: - розширити асортимент механізмів відтяжки полотна круглов'язальних машин; - підвищити довговічність роботи механізму відтяжки полотна і круглов'язальної машини в цілому за рахунок стабільності процесу відтяжки полотна та зниження динамічних навантажень; - підвищити продуктивність круглов'язальної' машини за рахунок підвищення довговічності роботи механізму відтяжки полотна. Фіг. 2 ФІГ. 1 Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
