Електрична лампа розжарювання загального призначення

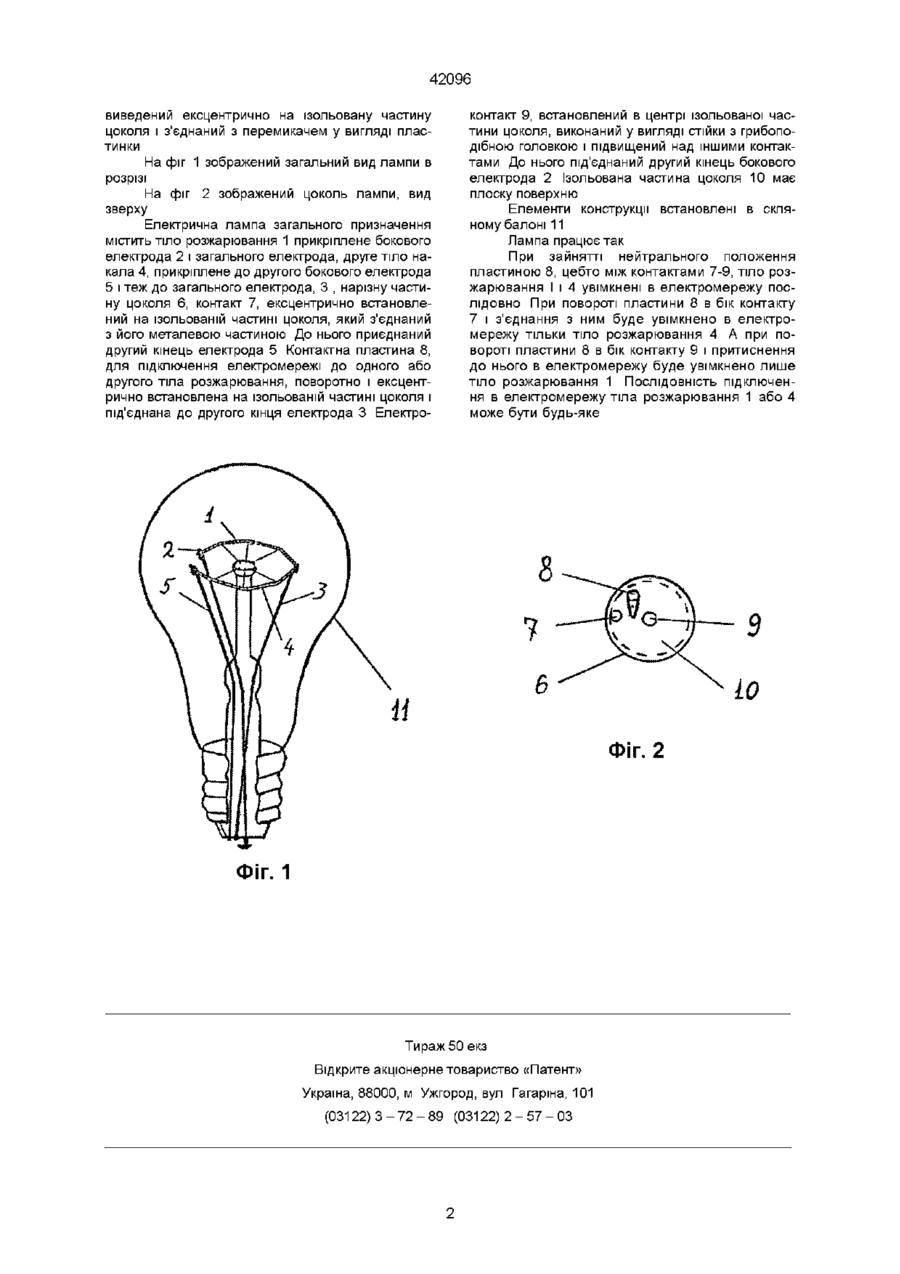

1 Елеісгрична лампа розжарювання загального призначення, яка містить скляну колбу із оптично прозорого матеріалу з нарізним цоколем, у якій герметично встановлені в одній площині два тіла розжарювання, електрично приєднані через загальний електрод і два бокових електроди до контактів нарізного цоколя, два з яких розташовані на його торцевій ізольованій частині ексцентрично і призначені для взаємодії з вільним кінцем поворотної пластини, закріпленої на торцевій частині цоколя, яка відрізняється тим, що третій контакт також розташований на торцевій частині цоколя ексцентрично з вказаними контактами і електрично з'єднаний з нарізною частиною цоколя, а контакт, який з'єднаний з одним із бокових електродів, розташований в центрі торцевої частини цоколя 2 Електрична лампа за п 1, яка відрізняється тим, що контакт, розташований в центрі торцевої частини цоколя на його ізольованій частині, виконаний у вигляді стійки з шийкою і підвищений над іншими контактами 3 Електрична лампа за п 2, яка відрізняється тим, що контакт із стійкою має вигляд грибоподібної головки 4 Електрична лампа за п 1, яка відрізняється тим, що контакт, з'єднаний з нарізною частиною цоколя, розташований на краю ізольованої частини цоколя Винахід відноситься до електротехніки,а саме до електроламп розжарювання загального призначення ВІДОМІ лампи розжарювання 230 В, у скляному балоні якої міститься тіло розжарення укріплене на двох електродах, де кінець першого електрода виведений на бокову частину металевого цоколя, а кінець другого електрода виведений на центральну ізольовану частину цоколя Недоліком цієї лампи є те,що при перегоранні тіла розжарювання лампа стає непридатна для подальшого и використання Відома електрична лампа, Патент Німеччини № 33803521 F 62, 1919 р , яка містить два тіла розжарювання, розташованих в одній площині, укріплених на одному загальному електроді, кінець якого виведений на бокову частину металевого цоколя, а також укріплені на двох бокових електродах КІНЦІ, яких виведені на ізольовану частину цоколя, де також розташований перемикач напруги і контакт в центрі цоколя Перемикач напруги у виді пластини з'єднаний у цій лампі з контактом електромережі розташованим в центрі цоколя Недоліком цієї лампи є те, що поворотний контакт може подавати напругу, тобто з'єднуватись або з одним електродом, виведеним на ізольовану частину цоколя, або одночасно з двома електродами У першому варіанті буде розжарюватись одне тіло, а у другому - два тіла одночасно Цебто лампа буде свггитись або однією яскравістю, або у два рази більшою І при перегоранні хоча б одного тіла розжарювання ця лампа стає звичайною лампою загального призначення Ця лампа не має можливості свггитись у два рази довше у часі одним і тим же світлом або у два рази більшою яскравістю Задача запропонованого винаходу полягає в тому, щоб забезпечити перемикання напруги електричної або на одне тіло розжарювання, або на друге і тим продовжити строк служіння и у два рази, а також забезпечити вмикання двух тіл розжарювання послідовно в електромережу і при цьому лампа буде служити, цебто світитись, у сотні разів довше у часі, хоча і меншою яскравістю В останньому включенні струм електричний буде проходити через тіла розжарювання у два рази менший Ця задача вирішується тим, що один з бокових електродів виведений в центральну частину цоколя і з'єднаний з контактом електромережі, а кінець другого бокового електрода виведений на ізольовану частину ексцентрично і з'єднаний з боковою частиною цоколя, загальний електрод також ю О (О о 42096 виведений ексцентрично на ізольовану частину цоколя і з'єднаний з перемикачем у вигляді пластинки На фіг 1 зображений загальний вид лампи в розрізі На фіг 2 зображений цоколь лампи, вид зверху Електрична лампа загального призначення містить тіло розжарювання 1 прикріплене бокового електрода 2 і загального електрода, друге тіло накала 4, прикріплене до другого бокового електрода 5 і теж до загального електрода, 3 , нарізну частину цоколя 6, контакт 7, ексцентрично встановлений на ізольованій частині цоколя, який з'єднаний з його металевою частиною До нього приєднаний другий кінець електрода 5 Контактна пластина 8, для підключення електромережі до одного або другого тіла розжарювання, поворотно і ексцентрично встановлена на ізольованій частині цоколя і під'єднана до другого кінця електрода 3 Електро контакт 9, встановлений в центрі ізольованої частини цоколя, виконаний у вигляді стійки з грибоподібною головкою і підвищений над іншими контактами До нього під'єднаний другий кінець бокового електрода 2 Ізольована частина цоколя 10 має плоску поверхню Елементи конструкції встановлені в скляному балоні 11 Лампа працює так При зайнятті нейтрального положення пластиною 8, цебто між контактами 7-9, тіло розжарювання І і 4 увімкнені в електромережу послідовно При повороті пластини 8 в бік контакту 7 і з'єднання з ним буде увімкнено в електромережу тільки тіло розжарювання 4 А при повороті пластини 8 в бік контакту 9 і притиснення до нього в електромережу буде увімкнено лише тіло розжарювання 1 ПОСЛІДОВНІСТЬ підключення в електромережу тіла розжарювання 1 або 4 може бути будь-яке Фіг. 2 Фіг. 1 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
