Розрядна лампа високого тиску

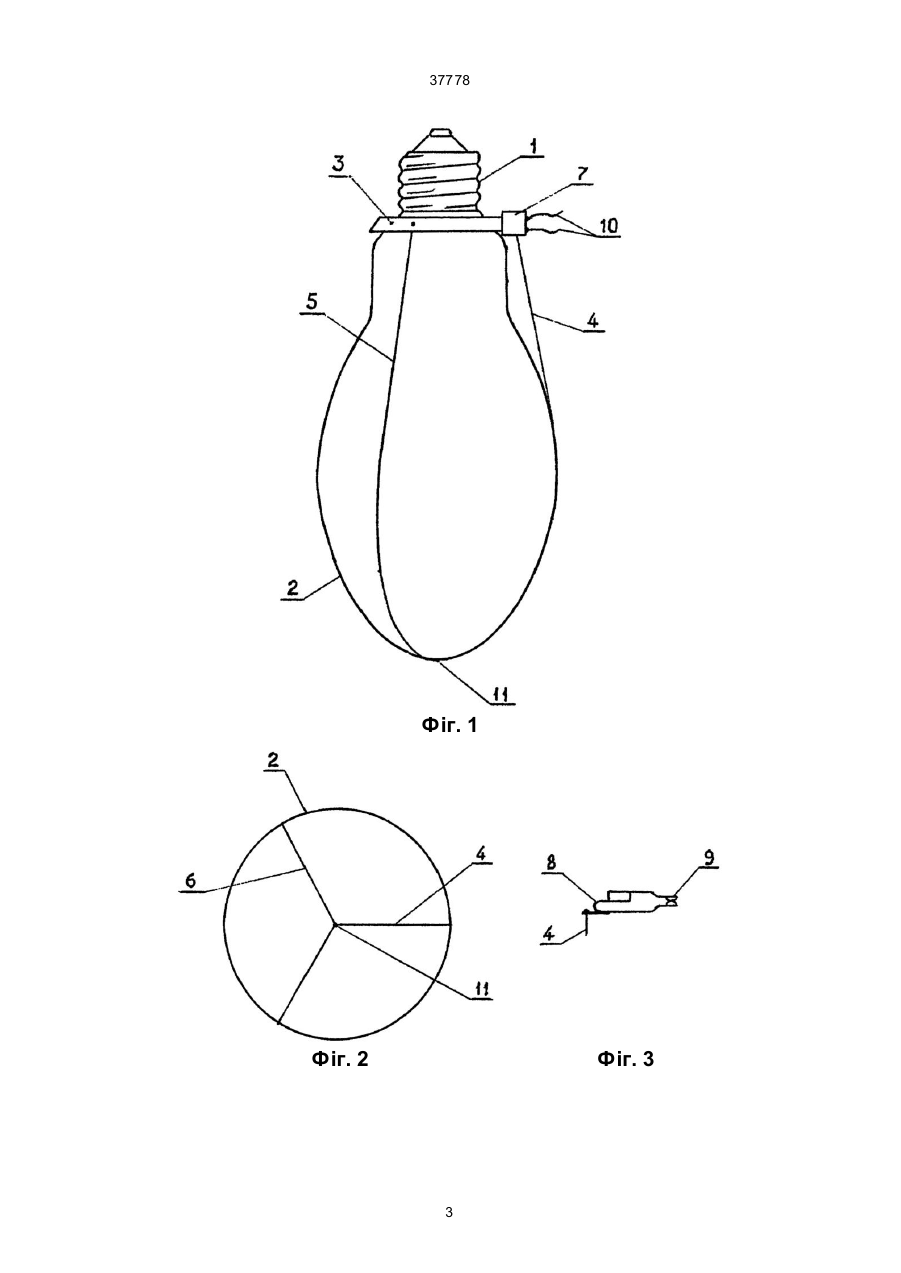

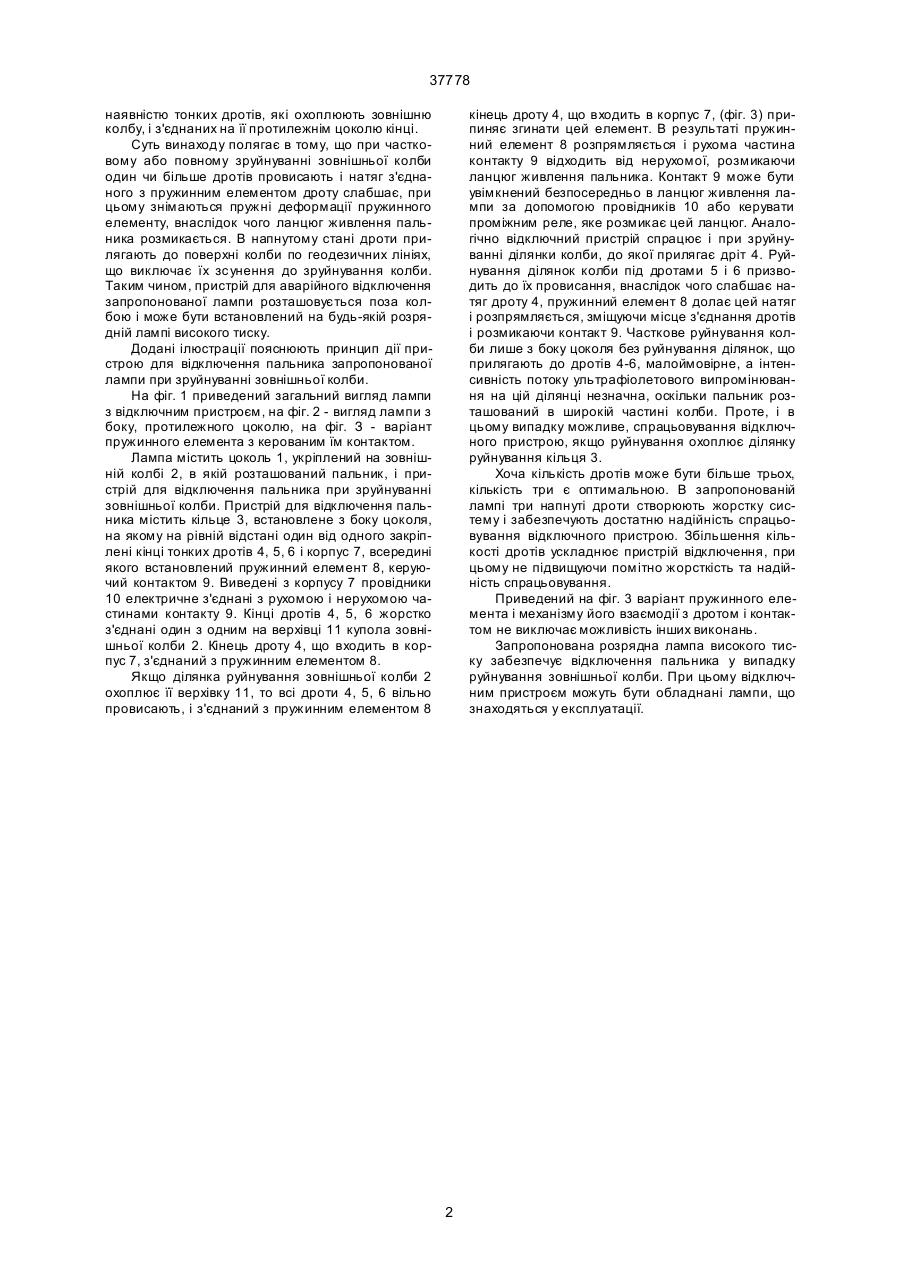

1. Розрядна лампа високого тиску, яка містить ртутно-кварцевий пальник, розташований у зовнішній колбі, цоколь та пристрій для відключення пальника при зруйнуванні зовнішньої колби у вигляді пружинного елемента, встановленого з можливістю розмикання контакту в ланцюзі керування 37778 наявністю тонких дротів, які охоплюють зовнішню колбу, і з'єднаних на її протилежнім цоколю кінці. Суть винаходу полягає в тому, що при частковому або повному зруйнуванні зовнішньої колби один чи більше дротів провисають і натяг з'єднаного з пружинним елементом дроту слабшає, при цьому знімаються пружні деформації пружинного елементу, внаслідок чого ланцюг живлення пальника розмикається. В напнутому стані дроти прилягають до поверхні колби по геодезичних лініях, що виключає їх зсунення до зруйнування колби. Таким чином, пристрій для аварійного відключення запропонованої лампи розташовується поза колбою і може бути встановлений на будь-якій розрядній лампі високого тиску. Додані ілюстрації пояснюють принцип дії пристрою для відключення пальника запропонованої лампи при зруйнуванні зовнішньої колби. На фіг. 1 приведений загальний вигляд лампи з відключним пристроєм, на фіг. 2 - вигляд лампи з боку, протилежного цоколю, на фіг. З - варіант пружинного елемента з керованим їм контактом. Лампа містить цоколь 1, укріплений на зовнішній колбі 2, в якій розташований пальник, і пристрій для відключення пальника при зруйнуванні зовнішньої колби. Пристрій для відключення пальника містить кільце 3, встановлене з боку цоколя, на якому на рівній відстані один від одного закріплені кінці тонких дротів 4, 5, 6 і корпус 7, всередині якого встановлений пружинний елемент 8, керуючий контактом 9. Виведені з корпусу 7 провідники 10 електричне з'єднані з рухомою і нерухомою частинами контакту 9. Кінці дротів 4, 5, 6 жорстко з'єднані один з одним на верхівці 11 купола зовнішньої колби 2. Кінець дроту 4, що входить в корпус 7, з'єднаний з пружинним елементом 8. Якщо ділянка руйнування зовнішньої колби 2 охоплює її верхівку 11, то всі дроти 4, 5, 6 вільно провисають, і з'єднаний з пружинним елементом 8 кінець дроту 4, що входить в корпус 7, (фіг. 3) припиняє згинати цей елемент. В результаті пружинний елемент 8 розпрямляється і рухома частина контакту 9 відходить від нерухомої, розмикаючи ланцюг живлення пальника. Контакт 9 може бути увімкнений безпосередньо в ланцюг живлення лампи за допомогою провідників 10 або керувати проміжним реле, яке розмикає цей ланцюг. Аналогічно відключний пристрій спрацює і при зруйнуванні ділянки колби, до якої прилягає дріт 4. Руйнування ділянок колби під дротами 5 і 6 призводить до їх провисання, внаслідок чого слабшає натяг дроту 4, пружинний елемент 8 долає цей натяг і розпрямляється, зміщуючи місце з'єднання дротів і розмикаючи контакт 9. Часткове руйнування колби лише з боку цоколя без руйнування ділянок, що прилягають до дротів 4-6, малоймовірне, а інтенсивність потоку ультрафіолетового випромінювання на цій ділянці незначна, оскільки пальник розташований в широкій частині колби. Проте, і в цьому випадку можливе, спрацьовування відключного пристрою, якщо руйнування охоплює ділянку руйнування кільця 3. Хоча кількість дротів може бути більше трьох, кількість три є оптимальною. В запропонованій лампі три напнуті дроти створюють жорстку систему і забезпечують достатню надійність спрацьовування відключного пристрою. Збільшення кількості дротів ускладнює пристрій відключення, при цьому не підвищуючи помітно жорсткість та надійність спрацьовування. Приведений на фіг. 3 варіант пружинного елемента і механізму його взаємодії з дротом і контактом не виключає можливість інших виконань. Запропонована розрядна лампа високого тиску забезпечує відключення пальника у випадку руйнування зовнішньої колби. При цьому відключним пристроєм можуть бути обладнані лампи, що знаходяться у експлуатації. 2 37778 Фіг. 1 Фіг. 2 Фіг. 3 3 37778 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
