Електричний перемикач

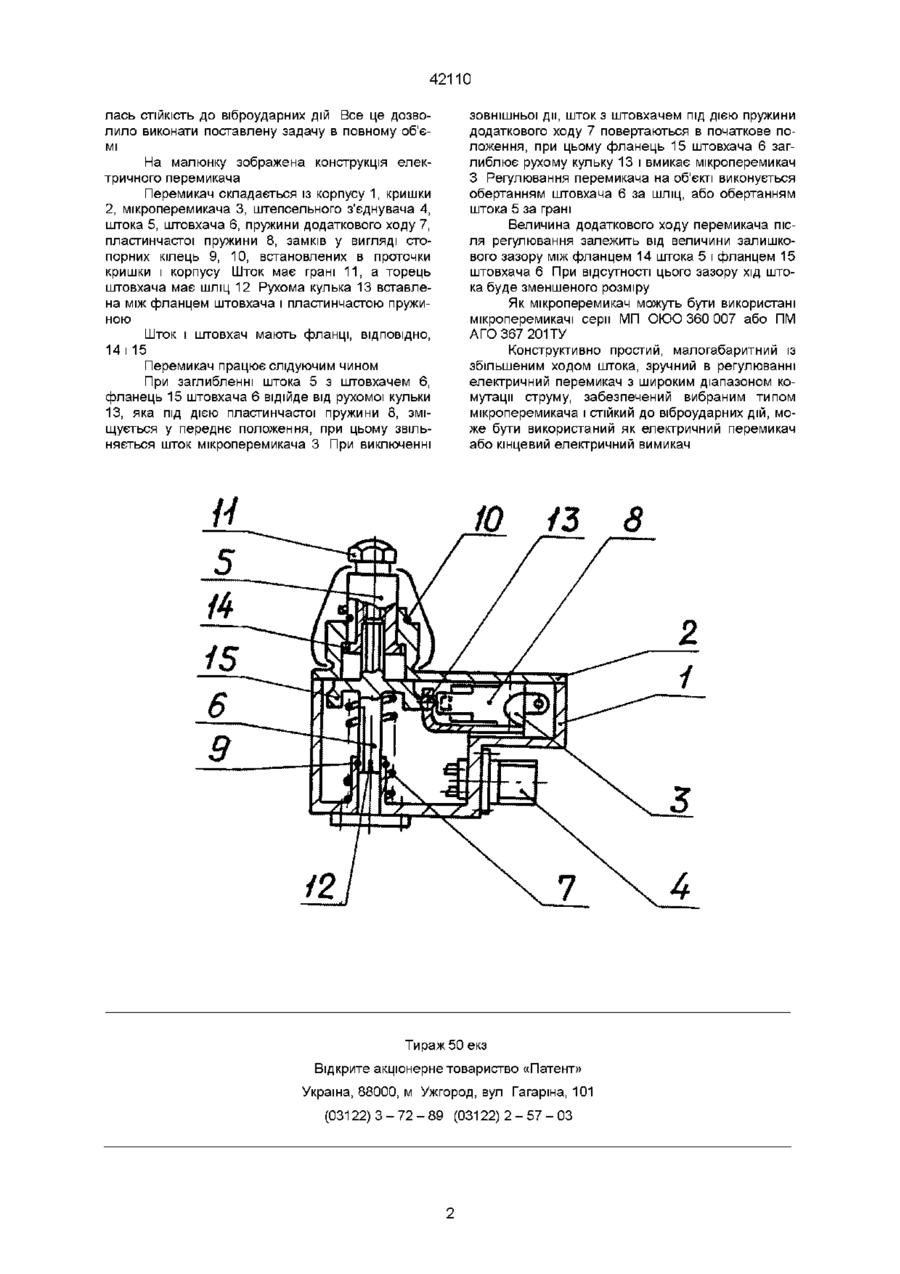

Електричний перемикач, який містить порожнистий корпус з штепсельним з'єднувачем, мікро перемикач, шток з підпружиненим штовхачем з фланцем, замок від відносного повороту штовхача, який відрізняється тим, що на корпусі зверху розміщена кришка, до якої з внутрішнього боку прикріплений мікроперемикач, у порожнистій частині кришки розміщений шток, в корпусі - штовхач, які з'єднані між собою за допомогою різі, при цьому дія на шток мікроперемикача забезпечена фланцем штовхача, торці штока і штовхача мають регулювальні елементи у вигляді, наприклад, граней або ШЛІЦІВ, а замки від відносного повороту виконані у формі стопорних кілець Винахід стосується електричних перемикачів з вмонтованими мікроперемикачами для фіксації кінцевих положень і може бути використаний в машинобудуванні, в системах автоматичного управління і контролю, на виробах транспортних засобів Відомий електричнй перемикач, вибраний як прототип, який містить порожнистий корпус циліндричної форми із зовнішньою і внутрішньою різзю, нарізну втулку з мікроперемикачем і штепсельним з'єднувачем, шток з штовхачем з фланцем, пружину додаткового ходу, монтажну втулку, в якій штовхач з'єднаний за допомогою замка від відносного повороту в формі паза з виступом [1] Конструктивна схема перемикача має різь на його корпусі Шток, корпус і штепсельний з'єднувач розташовані на одній осі, тому його загальний габаритний розмір збільшився Наявність функціональних різьб на найбільш складних деталях корпусі і нарізній втулці не позволяє виготовляти їх способом лиття Необхідність вкручування всього перемикача, утримання його у виставленому положенні і фіксація його гайкою вимагає використання спеціальних гайкових ключів, що не завжди можливо Так як шток з штовхачем охоплюють пружину додаткового ходу, маса їх виявляється значною і викликає самоспрацювання премикача при механічних нагрузках нижче нормовних Загальний хід штоку недостатній і не забезпечує всі можливі місця установлення Перелічені недоліки не дозволяють широко використовувати перемикачі такого типу В основу винаходу поставлена задача створення малогабаритного електричного перемикача із збільшеним ходом штока, з можливістю двостороннього регулювання без зміщення корпу ю су і підвищеної СТІЙКОСТІ до віброударних дій Поставлена задача вирішується тим, що в електричному перемикачі, який містить порожнистий корпус з штепсельним з'єднувачем, мікроперемикач, шток з підпружиненим штовхачем з фланцем, замок від відносного повороту штовхача, ВІДПОВІДНО до винаходу, на корпусі зверху розміщена кришка, до якої з внутрішнього боку прикріплений мікроперемикач, у порожнистій частині кришки розміщений шток з фланцем, в корпусі - штовхач, які з'єднані між собою на різьбі, при цьому дія на шток мікроперемикача забезпечена фланцем штовхача, торці штока і штовхача мають регулювальні елементи у вигляді, наприклад, граней або ШЛІЦІВ, а замки від відносного повороту виконані у формі стопорних кілець Причинно-наслідковий зв'язок між сукупністю суттєвих ознак винаходу і технічним результатом можна пояснити таким чином Вибрана схема побудови перемикача з закріпленням мікроперемикача на кришці, штепсельного з'єднувача - на корпусі, з'єднанням штока і штовхача за допомогою різі, з наявністю на їхніх торцях, ВІДПОВІДНО, граней і шліца для регулювання і розташування пружини додаткового ходу між фланцем штовхача і корпусом, забезпечила зменшення габаритів, збільшення ходу штока, можливість двостороннього регулювання і мінімальну масу штока і штовхача, за рахунок чого підвищи О 42110 лась СТІЙКІСТЬ до віброударних дій Все це дозволило виконати поставлену задачу в повному об'ємі На малюнку зображена конструкція електричного перемикача Перемикач складається із корпусу 1, кришки 2, мікроперемикача 3, штепсельного з'єднувача 4, штока 5, штовхача 6, пружини додаткового ходу 7, пластинчастої пружини 8, замків у вигляді стопорних кілець 9, 10, встановлених в проточки кришки і корпусу Шток має грані 11, а торець штовхача має шліц 12 Рухома кулька 13 вставлена між фланцем штовхача і пластинчастою пружиною Шток і штовхач мають фланці, ВІДПОВІДНО, 14 і 15 Перемикач працює слідуючим чином При заглибленні штока 5 з штовхачем 6, фланець 15 штовхача 6 відійде від рухомої кульки 13, яка під дією пластинчастої пружини 8, зміщується у переднє положення, при цьому звільняється шток мікроперемикача 3 При виключенні зовнішньої дії, шток з штовхачем під дією пружини додаткового ходу 7 повертаються в початкове положення, при цьому фланець 15 штовхача 6 заглиблює рухому кульку 13 і вмикає мікроперемикач З Регулювання перемикача на об'єкті виконується обертанням штовхача 6 за шліц, або обертанням штока 5 за грані Величина додаткового ходу перемикача після регулювання залежить від величини залишкового зазору між фланцем 14 штока 5 і фланцем 15 штовхача 6 При відсутності цього зазору хід штока буде зменшеного розміру Як мікроперемикач можуть бути використані мікроперемикачі серп МП ОЮО 360 007 або ПМ АГО367 201ТУ Конструктивно простий, малогабаритний із збільшеним ходом штока, зручний в регулюванні електричний перемикач з широким діапазоном комутації струму, забезпечений вибраним типом мікроперемикача і стійкий до віброударних дій, може бути використаний як електричний перемикач або кінцевий електричний вимикач 10 /3 8 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
