Індикатор-перемикач

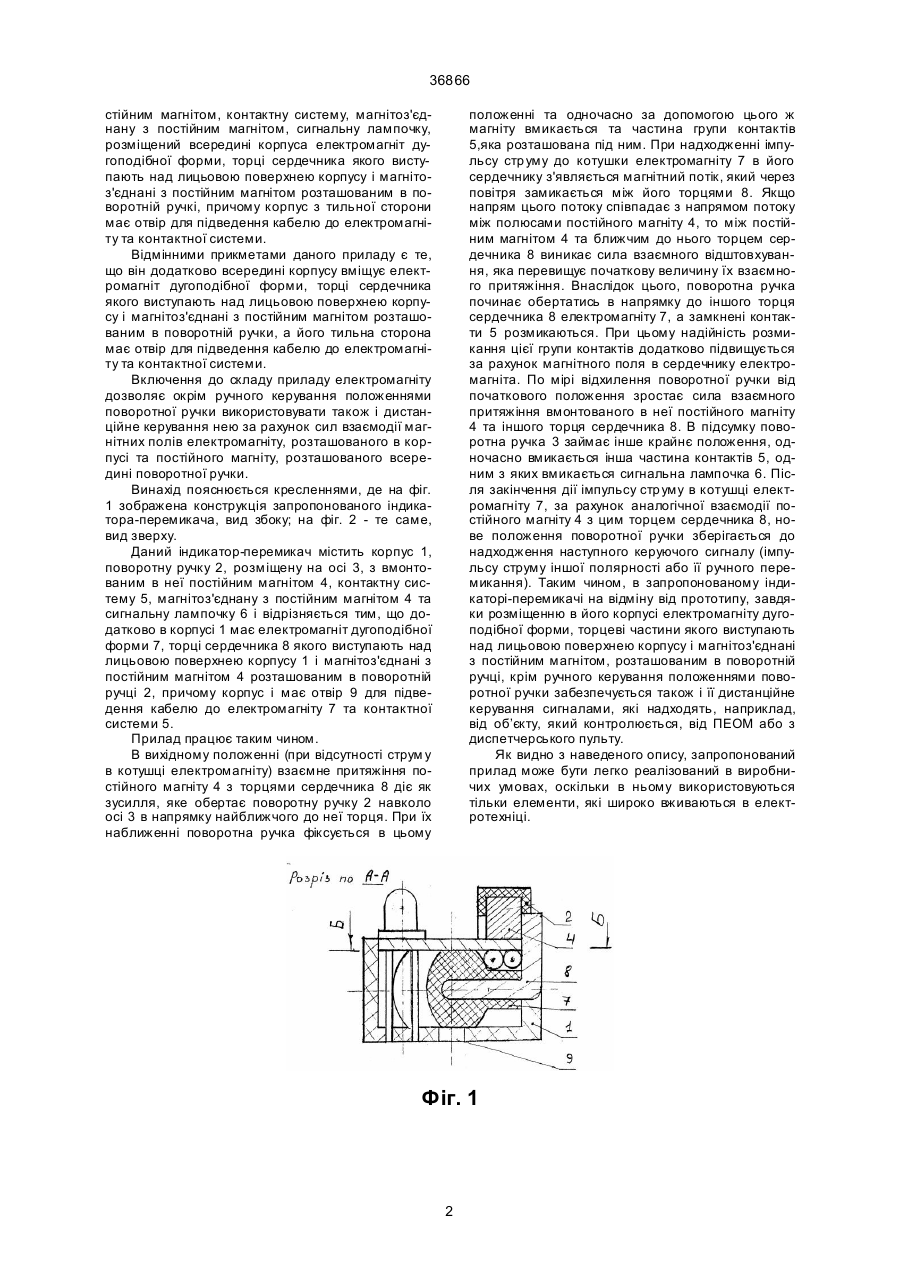

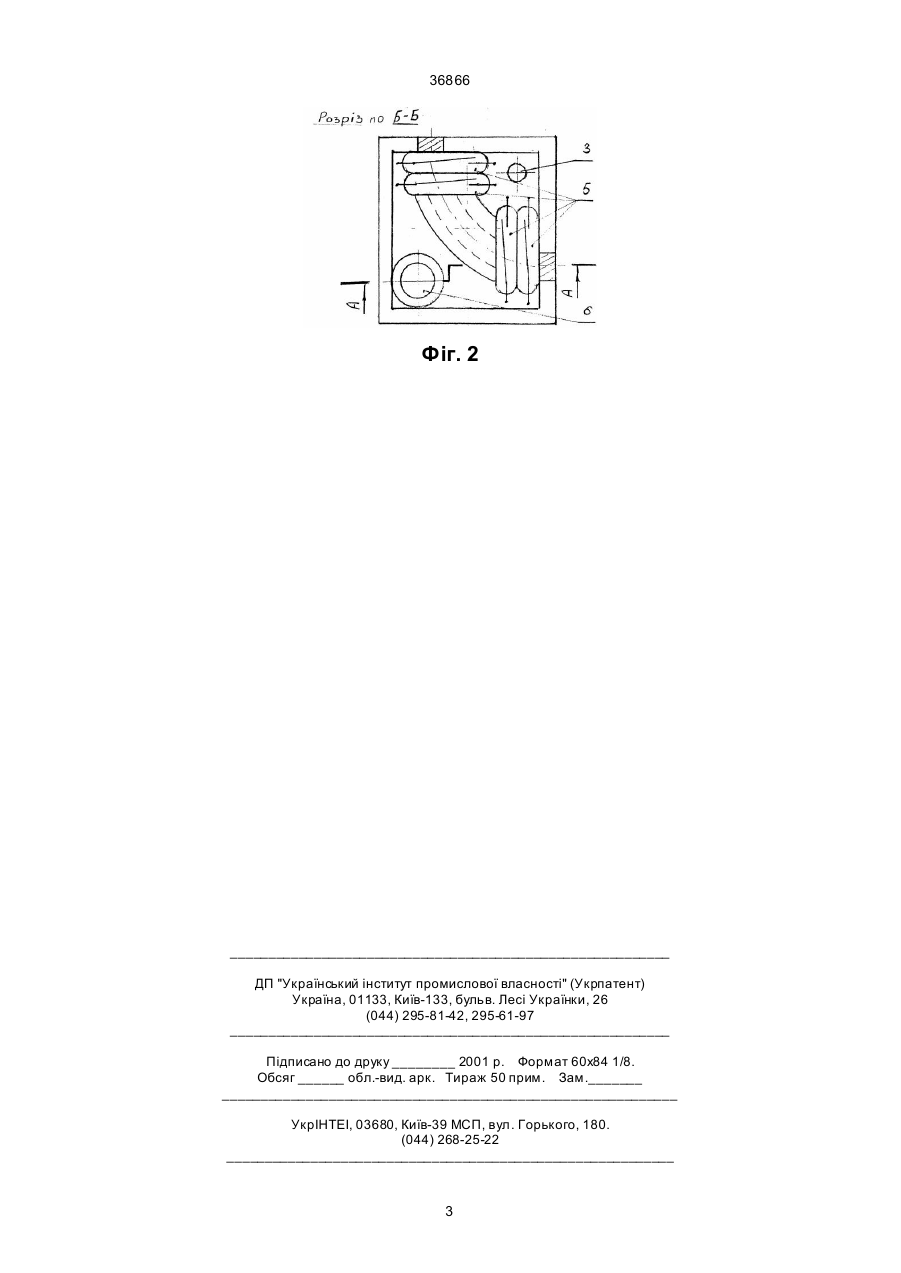

Індикатор-перемикач, який вміщує в собі корпус, поворотну р учку, розташовану на осі та обла 36866 стійним магнітом, контактну систему, магнітоз'єднану з постійним магнітом, сигнальну лампочку, розміщений всередині корпуса електромагніт дугоподібної форми, торці сердечника якого виступають над лицьовою поверхнею корпусу і магнітоз'єднані з постійним магнітом розташованим в поворотній ручкі, причому корпус з тильної сторони має отвір для підведення кабелю до електромагніту та контактної системи. Відмінними прикметами даного приладу є те, що він додатково всередині корпусу вміщує електромагніт дугоподібної форми, торці сердечника якого виступають над лицьовою поверхнею корпусу і магнітоз'єднані з постійним магнітом розташованим в поворотній ручки, а його тильна сторона має отвір для підведення кабелю до електромагніту та контактної системи. Включення до складу приладу електромагніту дозволяє окрім ручного керування положеннями поворотної ручки використовувати також і дистанційне керування нею за рахунок сил взаємодії магнітних полів електромагніту, розташованого в корпусі та постійного магніту, розташованого всередині поворотної ручки. Винахід пояснюється кресленнями, де на фіг. 1 зображена конструкція запропонованого індикатора-перемикача, вид збоку; на фіг. 2 - те саме, вид зверху. Даний індикатор-перемикач містить корпус 1, поворотну ручку 2, розміщену на осі 3, з вмонтованим в неї постійним магнітом 4, контактну систему 5, магнітоз'єднану з постійним магнітом 4 та сигнальну лампочку 6 і відрізняється тим, що додатково в корпусі 1 має електромагніт дугоподібної форми 7, торці сердечника 8 якого виступають над лицьовою поверхнею корпусу 1 і магнітоз'єднані з постійним магнітом 4 розташованим в поворотній ручці 2, причому корпус і має отвір 9 для підведення кабелю до електромагніту 7 та контактної системи 5. Прилад працює таким чином. В вихідному положенні (при відсутності струм у в кoтушці електромагніту) взаємне притяжіння постійного магніту 4 з торцями сердечника 8 діє як зусилля, яке обертає поворотну ручку 2 навколо осі 3 в напрямку найближчого до неї торця. При їх наближенні поворотна ручка фіксується в цьому положенні та одночасно за допомогою цього ж магніту вмикається та частина групи контактів 5,яка розташована під ним. При надходженні імпульсу стр уму до кoтушки електромагніту 7 в його сердечнику з'являється магнітний потік, який через повітря замикається між його торцями 8. Якщо напрям цьoго потоку співпадає з напрямом потоку між полюсами постійного магніту 4, то між постійним магнітом 4 та ближчим до нього торцем сердечника 8 виникає сила взаємного відштовхування, яка перевищує початкову величину їх взаємного притяжіння. Внаслідок цього, поворотна ручка починає обертатись в напрямку до іншого торця сердечника 8 електромагніту 7, а замкнені контакти 5 розмикаються. При цьому надійність розмикання цієї групи контактів додатково підвищується за рахунок магнітного поля в сердечнику електромагніта. По мірі відхилення поворотної ручки від початкового положення зростає сила взаємного притяжіння вмонтованого в неї постійного магніту 4 та іншого торця сердечника 8. В підсумку поворотна ручка 3 займає інше крайнє положення, одночасно вмикається інша частина контактів 5, одним з яких вмикається сигнальна лампочка 6. Після закінчення дії імпульсу стр уму в котушці електромагніту 7, за рахунок аналогічної взаємодії постійного магніту 4 з цим торцем сердечника 8, нове положення поворотної ручки зберігається до надходження наступного керуючого сигналу (імпульсу струму іншої полярності або її ручного перемикання). Таким чином, в запропонованому індикаторі-перемикачі на відміну від прототипу, завдяки розміщенню в його корпусі електромагніту дугоподібної форми, торцеві частини якого виступають над лицьовою поверхнею корпусу і магнітоз'єднані з постійним магнітом, розташованим в поворотній ручці, крім ручного керування положеннями поворотної ручки забезпечується також і її дистанційне керування сигналами, які надходять, наприклад, від об’єкту, який контролюється, від ПЕОМ або з диспетчерського пульту. Як видно з наведеного опису, запропонований прилад може бути легко реалізований в виробничих умовах, оскільки в ньому використовуються тільки елементи, які широко вживаються в електротехніці. Фіг. 1 2 36866 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
