H01P 1/10 — для комутації або переривання

Номер патенту: 62861

Опубліковано: 26.09.2011

Автори: Бережний Олег Миколайович, Федотов Борис Микитович, Станкевич Сергій Арсенійович

МПК: H01Q 19/00, H01P 1/10

Мітки: радіолокаційної, розрізненності, підвищеної, смугової, синтезованою, дії, антенна, дальності, станції, високої, апертурою, система

Формула / Реферат:

1. Антенна система смугової радіолокаційної станції із синтезуванням апертури високої розрізненності та підвищеної дальності дії, що містить рефлектор, визначене число антенних елементів, які розміщені в фокальній площині рефлектора, високочастотну фідерну мережу передавальних та приймальних каналів, до якої підключені антенні елементи і за допомогою якої вони поєднані в групи різної величини, пристрій керування фідерною мережею, за...

Номер патенту: 62860

Опубліковано: 26.09.2011

Автор: Федотов Борис Микитович

МПК: H01Q 19/00, H01P 1/10

Мітки: спосіб, створення, радіолокаційної, діаграм, синтезованою, апертурою, станції, смугової, спрямованості

Формула / Реферат:

1. Спосіб створення діаграм спрямованості смугової радіолокаційної станції із синтезуванням апертури, яка містить визначену кількість антенних елементів, при цьому визначають для створення кожної діаграми спрямованості групу антенних елементів, формують вибрану діаграму спрямованості, активуючи відповідну їй групу антенних елементів, орієнтують сформовану діаграму спрямованості в напрямку на смугу розвідки й стабілізують її щодо опорної...

Номер патенту: 62806

Опубліковано: 15.06.2005

Автори: Гузь Володимир Іванович, Мартинов Володимир Олександрович, Ліпатов Валерій Павлович, Зайцев Анатолій Якимович, Балашов Вячеслав Петрович

МПК: H01P 1/22, H01P 1/10

Мітки: нвч, керуючий, пристрій

Формула / Реферат:

1. Пристрій для розшифровки реоенцефалограми, включаючий дві бранші з загостреними нижніми кінцями, який відрізняється тим, що бранші шарнірне з'єднані між собою зі сторони загострених кінців і мають установлений на тому ж шарнірі між ними стрижень з рухомим повзунком з фіксатором та розташовані в нижній частині і шарнірне з'єднані з браншами і між собою дві тяги з можливістю переміщення осі останнього шарніра впродовж стрижня, причому на...

Номер патенту: 61721

Опубліковано: 17.11.2003

Автори: Тритяченко Олександр Олександрович, Ємельянов Леонід Якович, Рогожкін Євген Васильович

МПК: H01P 1/10, G01S 7/03

Мітки: захисту, приймача, пристрій

Формула / Реферат:

Пристрій захисту приймача, що містить два хвилевідно-щілинні мости, з'єднані двома хвилевідними секціями з газовими розрядниками, та суматор НВЧ-сигналів, перший вхід якого з'єднаний з першим виходом другого хвилевідно-щілинного моста безпосередньо, а другий вхід з'єднаний з другим виходом моста через чотириполюсник, виконаний як послідовно з'єднані атенюатор та фазообертач, який відрізняється тим, що додатково введені діодний комутатор та...

Номер патенту: 57222

Опубліковано: 16.06.2003

Автори: Загуральський Микола Федорович, Житник Микола Явтухович, Плаксін Сергей Вікторович, Погоріла Любов Михайлівна, Соколовський Іван Івановіч

МПК: H01P 1/10, H01P 1/00

Мітки: напівпровідникового, діода, вузол, кріплення

Формула / Реферат:

Вузол кріплення напівпровідникового діода, що містить штир з цанговим конусоподібним наконечником і гніздом для установлення напівпровідникового діода на одному кінці і гвинтом - на іншому кінці, гайку і направляючу втулку, встановлену в металевій основі, що має наскрізний подовжній проріз і два торцеві конусоподібні заглиблення, у першому з яких розміщений конусоподібний цанговий наконечник із гніздом для установлення напівпровідникового...

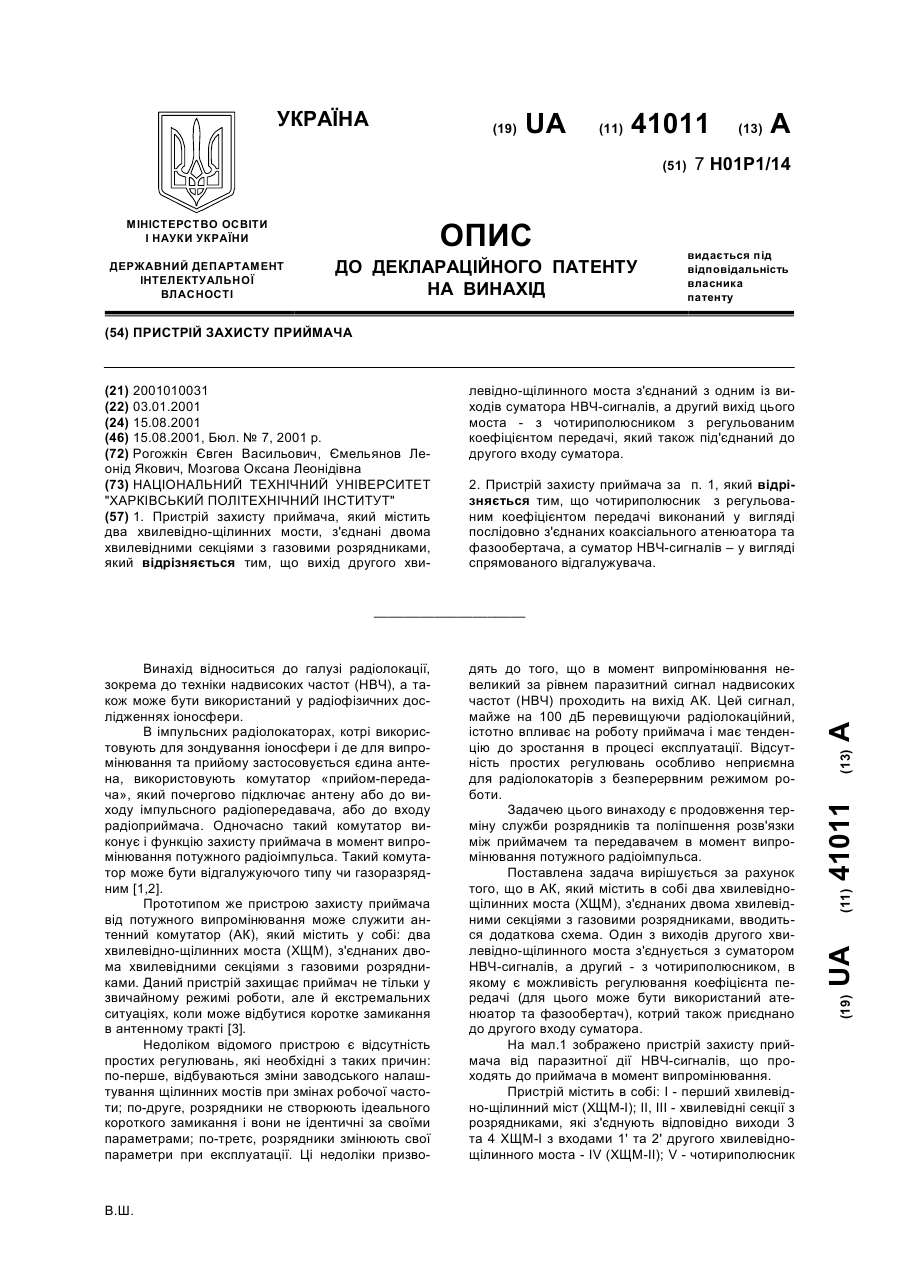

Номер патенту: 41011

Опубліковано: 15.08.2001

Автори: Ємельянов Леонід Якович, Рогожкін Євген Васильович, Мозгова Оксана Леонідівна

МПК: H01P 1/10

Мітки: пристрій, захисту, приймача

Формула / Реферат:

1. Пристрій захисту приймача, який містить два хвилевідно-щілинних мости, з'єднані двома хвилевідними секціями з газовими розрядниками, який відрізняється тим, що вихід другого хвилевідно-щілинного моста з'єднаний одним із виходів суматора НВЧ-сигналів, а другий вихід цього моста - з чотириполюсником з регульованим коефіцієнтом передачі, який також під'єднаний до другого входу суматора.2. Пристрій захисту приймача за  п. 1, який...

Номер патенту: 29200

Опубліковано: 16.10.2000

Автори: Гассанов Лев Гассанович, Кудлай Олексій Володимирович, Кобак Микола Миколаєвич

МПК: H01P 1/10

Мітки: hвч-перемикач

Формула / Реферат:

НВЧ-перемикач, що містить першу, другу та третю мікросмужкові лінії передачі, одні з кінців першої та третьої ліній передачі з'єднані, а інші утворюють відповідно вхід та другий вихід, перший другій та третій польові транзистори з затвором Шоттки, причому перший польовий транзистор включений істоком до точки з'єднання першої та третьої мікросмужкових ліній передачі, стоком через другу мікросмужкову лінію передачі до першого вихода...

Номер патенту: 25462

Опубліковано: 30.10.1998

Автори: Кобак Микола Миколайович, Бойченко Максим Павлович, Войтович Андрій Миколайович, Гассанов Лев Гассанович, Кудлай Олексій Володимирович, Босий Віталій Ісайович

МПК: H01P 1/10

Мітки: перемикач, hвч

Формула / Реферат:

СВЧ переключатель, содержащий первую, вторую и третью микрополосковые линии передачи, одни из концов этих микрополосковых линий передачи соединены вместе, а вторые образуют соответственно вход и первый и второй выходы, первый и второй арсенид галлиевые полевые транзисторы с затвором Шотки (ПТШ), причем первый полевой транзистор подключен истоком к точке соединения первой, второй и третьей микрополосковой линии передачи, стоком к первому...

Номер патенту: 5220

Опубліковано: 28.12.1994

Автори: Макаренко Василь Тимофійович, Шкриль Федір Васильович

МПК: H01P 1/10

Мітки: монтажу, активного, пристрій, елементу

Формула / Реферат:

(57) Устройство монтажа активного элемента, содержащее корпус с каналом прямоугольного волновода, в котором между широкими стенками в сквозном отверстии установлен цилиндрический держатель с винтом фиксации, размещенном в резьбовом отверстии в теле корпуса перпендикулярно оси цилиндрического держателя, отличающееся тем, что между винтом фиксации и цилиндрическим держателем размещен введенный консольный элемент, который выполнен в теле корпуса...

Номер патенту: 4044

Опубліковано: 27.12.1994

Автори: Мишенко Валерій Васильович, Шульга Валерій Михайлович, Князьков Леонід Борисович, Титаренко Анатолій Юрійович

МПК: H01P 3/00, H01P 1/10, H01P 1/165 ...

Мітки: перемикач, радіометра, каналів, модуляційного

Формула / Реферат:

1. Переключатель каналов модуляционного радиометра, содержащий два входных канала, каждый из которых содержит два плоских параллельно расположенных отражателя, центры которых лежат на одной прямой, перпендикулярной оси общего канала, проходящей через центры вторых плоских отражателей первого и второго входных каналов, причем плоские отражатели первого и второго входных каналов перпендикулярны между собой и составляют угол 45° с осью общего...

Номер патенту: 4161

Опубліковано: 27.12.1994

Автор: Юнісов Леонід Юхимович

МПК: H01P 1/22, H01P 1/10

Мітки: нвч, керуючий, пристрій

Формула / Реферат:

СВЧ управляющее устройство содержащее отрезок прямоугольного волновода, состоящий из двух частей, симметричных относительно Е - плоскости, в которой установлена диэлектрическая подложка с металлизацией на одной ее стороке, в которой выполнены первая и вторая щели, поперек которых включены группы полупроводниковых диодов, отстоящие на четвертьволновое расстояние одна от другой, цепь питания в виде отрезка микрополоска, отличающееся тем, что...

Номер патенту: 3236

Опубліковано: 26.12.1994

Автор: Юнісов Леонід Юхимович

МПК: H01P 1/22, H01P 1/10

Мітки: нвч, пристрій, напівпровідниковий

Формула / Реферат:

1. Полупроводниковое СВЧ устройство, содержащее отрезок прямоугольного волновода с первыми металлическими клинообразными гребнями на его широких стенках и установленной между ними, в Е-плоскости отрезка прямоугольного волновода на его оси симметрии, щелевой линией с полупроводниковыми элементами, которые включены в ней на расстоянии  один от другого, где
