Динамометр
Номер патенту: 42276
Опубліковано: 25.06.2009
Автори: Паламарчук Петро Васильович, Бабій Андрій Васильович, Рибак Тимофій Іванович, Матвіїшин Анатолій Йосипович
Формула / Реферат
Динамометр, що складається з двох елементів кріплення, двох тензометричних елементів та напрямних елементів, який відрізняється тим, що елементи кріплення виконані співвісно в одній площині з можливістю переміщення один відносно одного через тензометричні елементи, що до них шарнірно приєднанні, в області, утвореній напрямними елементами у вигляді паралельних плит, які з'єднані між собою пальцями з шарнірами та жорстко закріплені на одному з елементів кріплення.
Текст

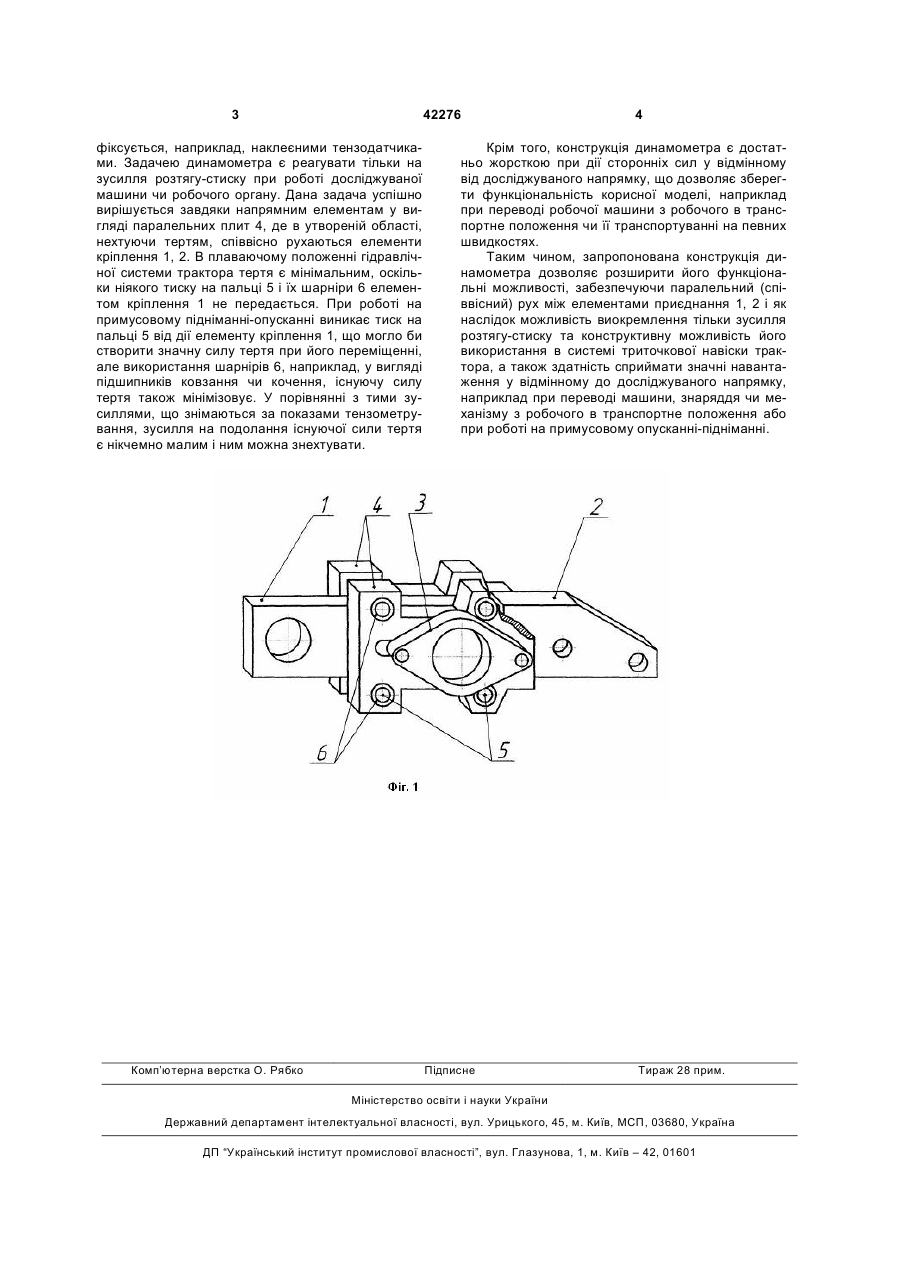

Динамометр, що складається з двох елементів кріплення, двох тензометричних елементів та 3 42276 фіксується, наприклад, наклеєними тензодатчиками. Задачею динамометра є реагувати тільки на зусилля розтягу-стиску при роботі досліджуваної машини чи робочого органу. Дана задача успішно вирішується завдяки напрямним елементам у вигляді паралельних плит 4, де в утвореній області, нехтуючи тертям, співвісно рухаються елементи кріплення 1, 2. В плаваючому положенні гідравлічної системи трактора тертя є мінімальним, оскільки ніякого тиску на пальці 5 і їх шарніри 6 елементом кріплення 1 не передається. При роботі на примусовому підніманні-опусканні виникає тиск на пальці 5 від дії елементу кріплення 1, що могло би створити значну силу тертя при його переміщенні, але використання шарнірів 6, наприклад, у вигляді підшипників ковзання чи кочення, існуючу силу тертя також мінімізовує. У порівнянні з тими зусиллями, що знімаються за показами тензометрування, зусилля на подолання існуючої сили тертя є нікчемно малим і ним можна знехтувати. Комп’ютерна верстка О. Рябко 4 Крім того, конструкція динамометра є достатньо жорсткою при дії сторонніх сил у відмінному від досліджуваного напрямку, що дозволяє зберегти функціональність корисної моделі, наприклад при переводі робочої машини з робочого в транспортне положення чи її транспортуванні на певних швидкостях. Таким чином, запропонована конструкція динамометра дозволяє розширити його функціональні можливості, забезпечуючи паралельний (співвісний) рух між елементами приєднання 1, 2 і як наслідок можливість виокремлення тільки зусилля розтягу-стиску та конструктивну можливість його використання в системі триточкової навіски трактора, а також здатність сприймати значні навантаження у відмінному до досліджуваного напрямку, наприклад при переводі машини, знаряддя чи механізму з робочого в транспортне положення або при роботі на примусовому опусканні-підніманні. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
