Динамометр

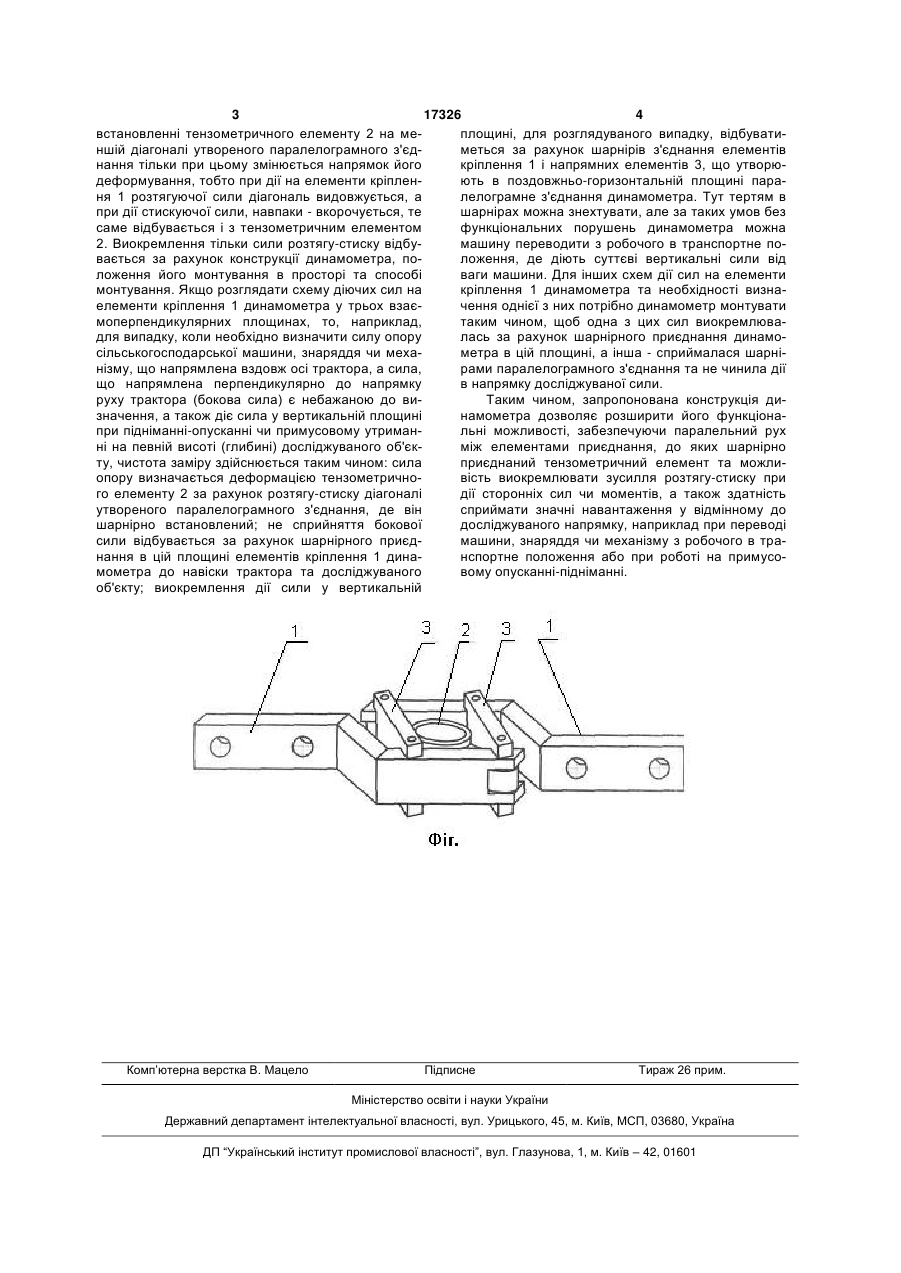

Динамометр, що складається з двох паралельних між собою елементів кріплення, тензометричного елемента та напрямних елементів, який відрізняється тим, що напрямні елементи виконані у вигляді двох паралельних сторін, які шарнірно утворюють із елементами кріплення паралелограмне з'єднання, на діагоналі якого шарнірно установлений тензометричний елемент. (19) (21) u200603777 (22) 06.04.2006 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Рибак Тимофій Іванович, Бабій Андрій Васильович, Підгурський Микола Іванович, Матвіїшин Анатолій Йосипович, Зарічний Ігор Феодосійович (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ 3 17326 4 встановленні тензометричного елементу 2 на меплощині, для розглядуваного випадку, відбуватиншій діагоналі утвореного паралелограмного з'єдметься за рахунок шарнірів з'єднання елементів нання тільки при цьому змінюється напрямок його кріплення 1 і напрямних елементів 3, що утворюдеформування, тобто при дії на елементи кріпленють в поздовжньо-горизонтальній площині параня 1 розтягуючої сили діагональ видовжується, а лелограмне з'єднання динамометра. Тут тертям в при дії стискуючої сили, навпаки - вкорочується, те шарнірах можна знехтувати, але за таких умов без саме відбувається і з тензометричним елементом функціональних порушень динамометра можна 2. Виокремлення тільки сили розтягу-стиску відбумашину переводити з робочого в транспортне повається за рахунок конструкції динамометра, положення, де діють суттєві вертикальні сили від ложення його монтування в просторі та способі ваги машини. Для інших схем дії сил на елементи монтування. Якщо розглядати схему діючих сил на кріплення 1 динамометра та необхідності визнаелементи кріплення 1 динамометра у трьох взаєчення однієї з них потрібно динамометр монтувати моперпендикулярних площинах, то, наприклад, таким чином, щоб одна з цих сил виокремлювадля випадку, коли необхідно визначити силу опору лась за рахунок шарнірного приєднання динамосільськогосподарської машини, знаряддя чи мехаметра в цій площині, а інша - сприймалася шарнінізму, що напрямлена вздовж осі трактора, а сила, рами паралелограмного з'єднання та не чинила дії що напрямлена перпендикулярно до напрямку в напрямку досліджуваної сили. руху трактора (бокова сила) є небажаною до виТаким чином, запропонована конструкція дизначення, а також діє сила у вертикальній площині намометра дозволяє розширити його функціонапри підніманні-опусканні чи примусовому утриманльні можливості, забезпечуючи паралельний рух ні на певній висоті (глибині) досліджуваного об'єкміж елементами приєднання, до яких шарнірно ту, чистота заміру здійснюється таким чином: сила приєднаний тензометричний елемент та можлиопору визначається деформацією тензометричновість виокремлювати зусилля розтягу-стиску при го елементу 2 за рахунок розтягу-стиску діагоналі дії сторонніх сил чи моментів, а також здатність утвореного паралелограмного з'єднання, де він сприймати значні навантаження у відмінному до шарнірно встановлений; не сприйняття бокової досліджуваного напрямку, наприклад при переводі сили відбувається за рахунок шарнірного приєдмашини, знаряддя чи механізму з робочого в транання в цій площині елементів кріплення 1 динанспортне положення або при роботі на примусомометра до навіски трактора та досліджуваного вому опусканні-підніманні. об'єкту; виокремлення дії сили у вертикальній Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
