Пристрій збудження синхронної машини
Формула / Реферат
Пристрій збудження синхронної машини, що містить діодний випрямляч, фільтр, імпульсний перетворювач постійного струму (чопер) з IGB транзистором та нульовим діодом, до останнього, у свою чергу, послідовно приєднано нульовий тиристор, утворюючи таким чином нульовий ланцюг, який приєднано до обмотки збудження синхронної машини, пусковий ланцюг, який створено з пускових тиристора, діода та пускового резистора і також приєднано до обмотки збудження синхронної машини, який відрізняється тим, що пусковий резистор виконано з додатковим проміжним виводом, який через введений в схему розрядний тиристор з'єднано з одним із крайніх виводів пускового резистора, крім цього в схему введено комутаційний тиристор, який приєднано зустрічно-паралельно до нульового діода чопера.
Текст

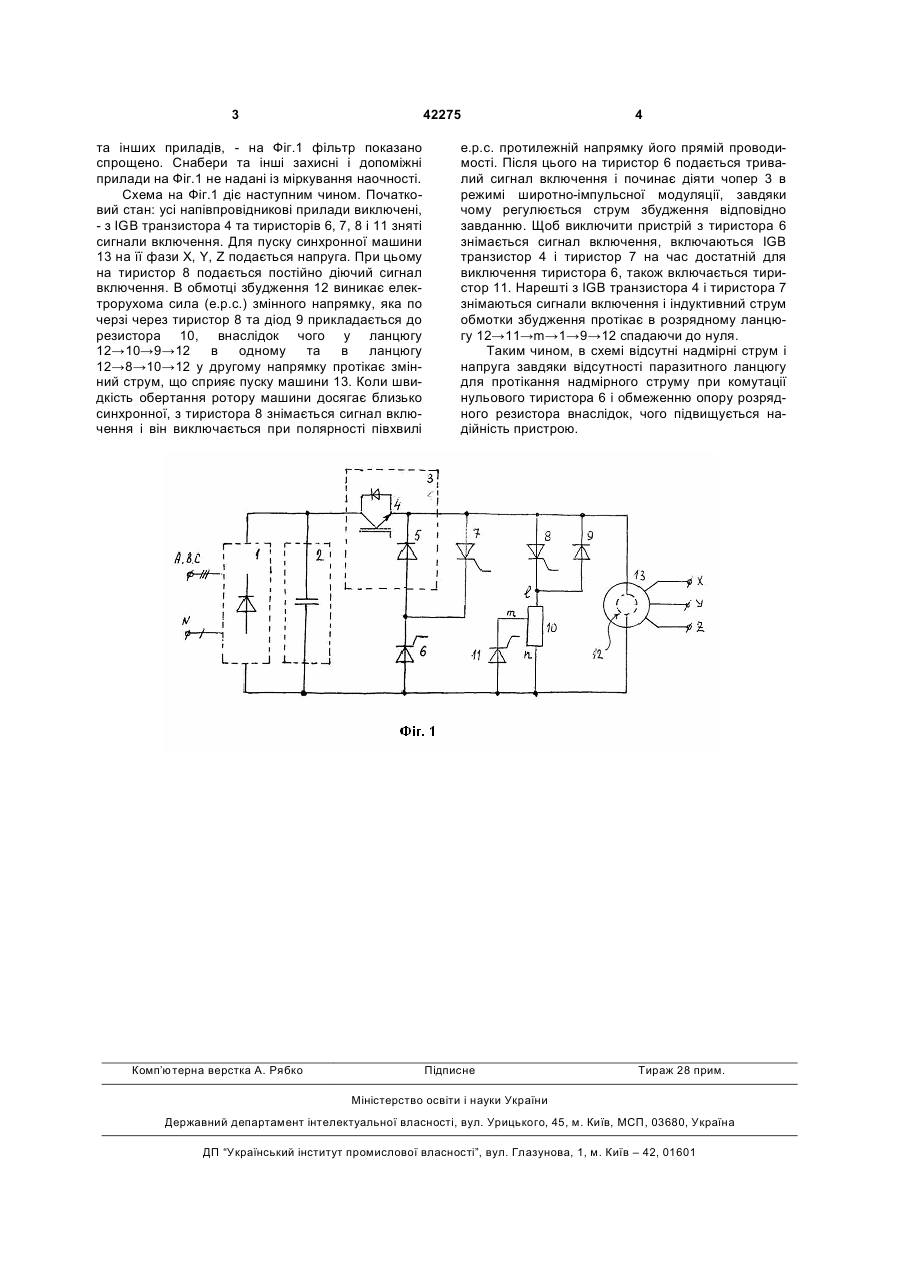

Пристрій збудження синхронної машини, що містить діодний випрямляч, фільтр, імпульсний перетворювач постійного струму (чопер) з IGB транзистором та нульовим діодом, до останнього, у свою чергу, послідовно приєднано нульовий тиристор, утворюючи таким чином нульовий ланцюг, 3 42275 та інших приладів, - на Фіг.1 фільтр показано спрощено. Снабери та інші захисні і допоміжні прилади на Фіг.1 не надані із міркування наочності. Схема на Фіг.1 діє наступним чином. Початковий стан: усі напівпровідникові прилади виключені, - з IGB транзистора 4 та тиристорів 6, 7, 8 і 11 зняті сигнали включення. Для пуску синхронної машини 13 на її фази X, Y, Z подається напруга. При цьому на тиристор 8 подається постійно діючий сигнал включення. В обмотці збудження 12 виникає електрорухома сила (е.р.с.) змінного напрямку, яка по черзі через тиристор 8 та діод 9 прикладається до резистора 10, внаслідок чого у ланцюгу 12→10→9→12 в одному та в ланцюгу 12→8→10→12 у другому напрямку протікає змінний струм, що сприяє пуску машини 13. Коли швидкість обертання ротору машини досягає близько синхронної, з тиристора 8 знімається сигнал включення і він виключається при полярності півхвилі Комп’ютерна верстка А. Рябко 4 е.р.с. протилежній напрямку його прямій проводимості. Після цього на тиристор 6 подається тривалий сигнал включення і починає діяти чопер 3 в режимі широтно-імпульсної модуляції, завдяки чому регулюється струм збудження відповідно завданню. Щоб виключити пристрій з тиристора 6 знімається сигнал включення, включаються IGB транзистор 4 і тиристор 7 на час достатній для виключення тиристора 6, також включається тиристор 11. Нарешті з IGB транзистора 4 і тиристора 7 знімаються сигнали включення і індуктивний струм обмотки збудження протікає в розрядному ланцюгу 12→11→m→1→9→12 спадаючи до нуля. Таким чином, в схемі відсутні надмірні струм і напруга завдяки відсутності паразитного ланцюгу для протікання надмірного струму при комутації нульового тиристора 6 і обмеженню опору розрядного резистора внаслідок, чого підвищується надійність пристрою. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюExciter of a synchronous machine
Автори англійськоюChernyshev Arkadii Oleksiiovych
Назва патенту російськоюУстройство возбуждения синхронной машины
Автори російськоюЧернышев Аркадий Алексеевич
МПК / Мітки
МПК: H02P 9/08, H02P 9/14, H02P 9/00, H02M 3/00
Мітки: синхронної, машини, пристрій, збудження
