Генератор електричних зарядів
Номер патенту: 42312
Опубліковано: 25.06.2009
Автори: Шарапов Валерій Михайлович, Філімонов Сергій Олександрович, Сотула Жанна Василівна, Куницька Лариса Георгіївна
Формула / Реферат
Генератор електричних зарядів, що містить біморфний п'єзоелемент, який складається з металевого диска і дискового п'єзоелемента, та інерційну масу, який відрізняється тим що додатково містить п'ять біморфних п'єзоелементів та пустотілу кулю, біморфні п'єзоелементи утворюють три пари біморфних п'єзоелементів, причому кожна з пар біморфних п'єзоелементів розташована в одній із координат XYZ, біморфні п'єзоелементи в одній координаті розташовані один напроти одного, крім того біморфні п'єзоелементи закріплені до пустотілої кулі по периферії металевого диска, а інерційна маса розташована всередині пустотілої кулі та з'єднана через металевий диск біморфних п'єзоелементів за допомогою пружних елементів.
Текст

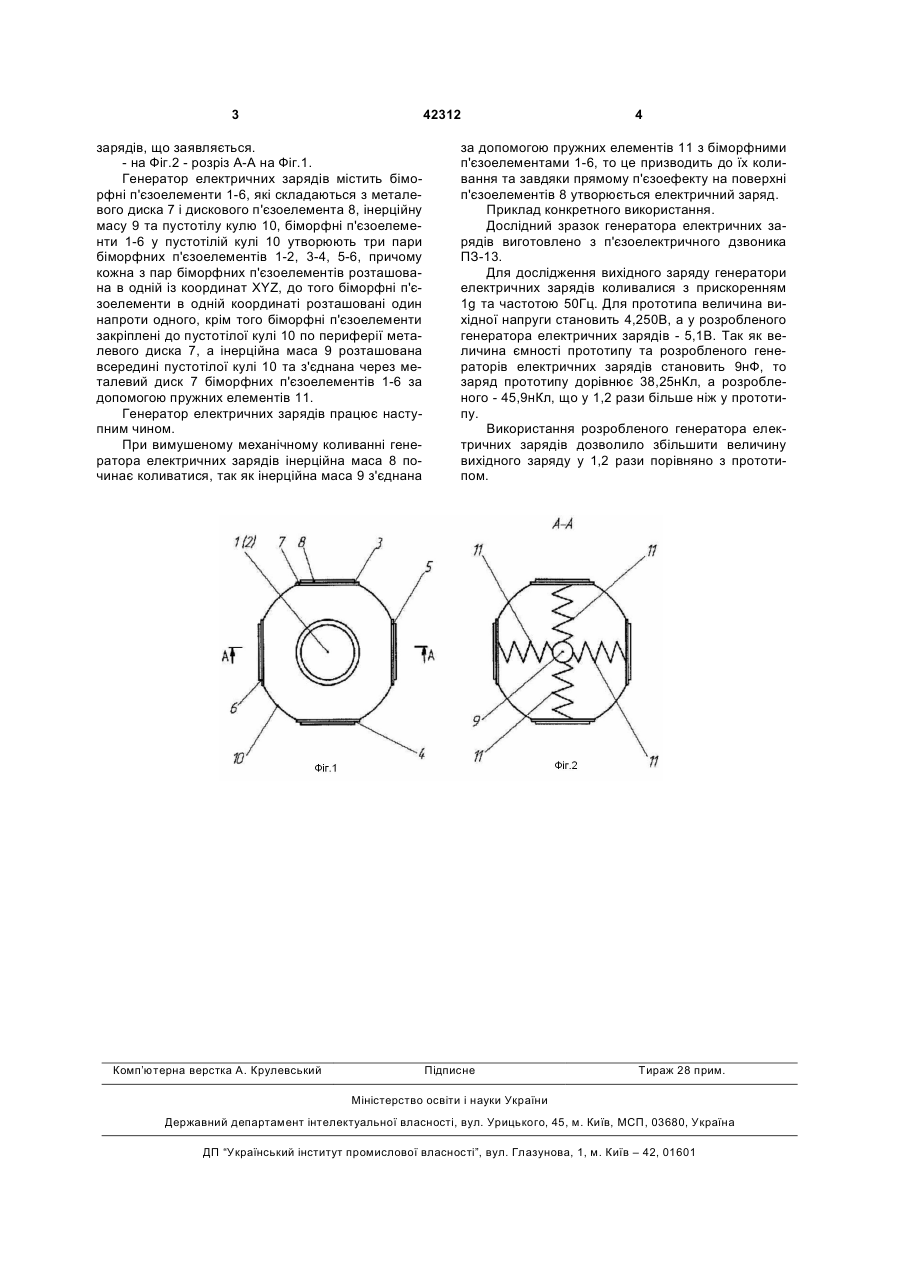

Генератор електричних зарядів, що містить біморфний п'єзоелемент, який складається з металевого диска і дискового п'єзоелемента, та інер 3 42312 зарядів, що заявляється. - на Фіг.2 - розріз А-А на Фіг.1. Генератор електричних зарядів містить біморфні п'єзоелементи 1-6, які складаються з металевого диска 7 і дискового п'єзоелемента 8, інерційну масу 9 та пустотілу кулю 10, біморфні п'єзоелементи 1-6 у пустотілій кулі 10 утворюють три пари біморфних п'єзоелементів 1-2, 3-4, 5-6, причому кожна з пар біморфних п'єзоелементів розташована в одній із координат XYZ, до того біморфні п'єзоелементи в одній координаті розташовані один напроти одного, крім того біморфні п'єзоелементи закріплені до пустотілої кулі 10 по периферії металевого диска 7, а інерційна маса 9 розташована всередині пустотілої кулі 10 та з'єднана через металевий диск 7 біморфних п'єзоелементів 1-6 за допомогою пружних елементів 11. Генератор електричних зарядів працює наступним чином. При вимушеному механічному коливанні генератора електричних зарядів інерційна маса 8 починає коливатися, так як інерційна маса 9 з'єднана Комп’ютерна верстка А. Крулевський 4 за допомогою пружних елементів 11 з біморфними п'єзоелементами 1-6, то це призводить до їх коливання та завдяки прямому п'єзоефекту на поверхні п'єзоелементів 8 утворюється електричний заряд. Приклад конкретного використання. Дослідний зразок генератора електричних зарядів виготовлено з п'єзоелектричного дзвоника ПЗ-13. Для дослідження вихідного заряду генератори електричних зарядів коливалися з прискоренням 1g та частотою 50Гц. Для прототипа величина вихідної напруги становить 4,250В, а у розробленого генератора електричних зарядів - 5,1В. Так як величина ємності прототипу та розробленого генераторів електричних зарядів становить 9нФ, то заряд прототипу дорівнює 38,25нКл, а розробленого - 45,9нКл, що у 1,2 рази більше ніж у прототипу. Використання розробленого генератора електричних зарядів дозволило збільшити величину вихідного заряду у 1,2 рази порівняно з прототипом. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric charge generator
Автори англійськоюSharapov Valerii Mykhailovych, Kunytska Larysa Heorhiivna, Sotula Zhanna Vasylivna, Filimonov Serhii Oleksandrovych
Назва патенту російськоюГенератор электрических зарядов
Автори російськоюШарапов Валерий Михайлович, Куницкая Лариса Георгиевна, Сотула Жанна Васильевна, Филимонов Сергей Александрович
МПК / Мітки
МПК: G21H 1/00, H02N 1/00, H02N 2/18, H02M 11/00
Мітки: генератор, зарядів, електричних
