П’єзоелектричний трансформатор
Номер патенту: 42313
Опубліковано: 25.06.2009
Автори: Куницька Лариса Георгіївна, Шарапов Валерій Михайлович, Базіло Костянтин Вікторович, Сотула Жанна Василівна
Формула / Реферат
П'єзоелектричний трансформатор, що містить п'єзоелемент з електродами і вхідні та вихідні проводи, який відрізняється тим, що як п'єзоелемент використовується біморфний елемент, який містить два дискові п'єзоелементи різного діаметра з дисковими електродами, причому п'єзоелементи поляризовані зустрічно та з'єднані між собою таким чином, що електроди, розташовані на поверхнях п'єзоелементів, що з'єднуються, створюють внутрішній плюсовий електрод, вхідний провід підключений до внутрішнього плюсового електрода, вихідний провід підключений до мінусового електрода п'єзоелемента меншого діаметра, а загальний провід схеми підключений до мінусового електрода п'єзоелемента більшого діаметра.
Текст

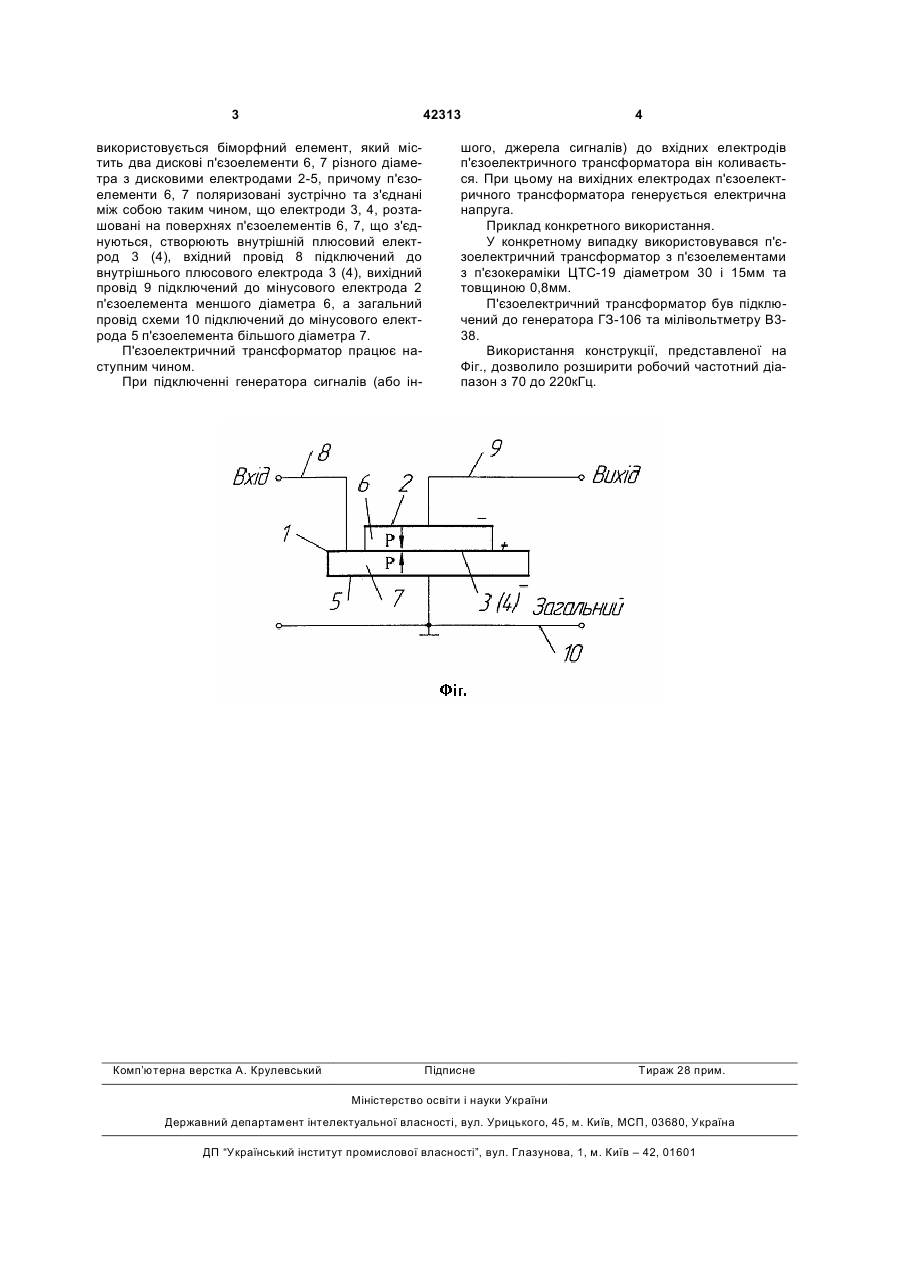

П'єзоелектричний трансформатор, що містить п'єзоелемент з електродами і вхідні та вихідні проводи, який відрізняється тим, що як п'єзоелемент використовується біморфний елемент, який міс 3 42313 використовується біморфний елемент, який містить два дискові п'єзоелементи 6, 7 різного діаметра з дисковими електродами 2-5, причому п'єзоелементи 6, 7 поляризовані зустрічно та з'єднані між собою таким чином, що електроди 3, 4, розташовані на поверхнях п'єзоелементів 6, 7, що з'єднуються, створюють внутрішній плюсовий електрод 3 (4), вхідний провід 8 підключений до внутрішнього плюсового електрода 3 (4), вихідний провід 9 підключений до мінусового електрода 2 п'єзоелемента меншого діаметра 6, а загальний провід схеми 10 підключений до мінусового електрода 5 п'єзоелемента більшого діаметра 7. П'єзоелектричний трансформатор працює наступним чином. При підключенні генератора сигналів (або ін Комп’ютерна верстка А. Крулевський 4 шого, джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзоелементами з п'єзокераміки ЦТС-19 діаметром 30 і 15мм та товщиною 0,8мм. П'єзоелектричний трансформатор був підключений до генератора ГЗ-106 та мілівольтметру В338. Використання конструкції, представленої на Фіг., дозволило розширити робочий частотний діапазон з 70 до 220кГц. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Sotula Zhanna Vasylivna, Kunytska Larysa Heorhiivna
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Сотула Жанна Васильевна, Куницкая Лариса Георгиевна
МПК / Мітки
МПК: H01F 30/00
Мітки: п'єзоелектричний, трансформатор
