Генератор електричних зарядів

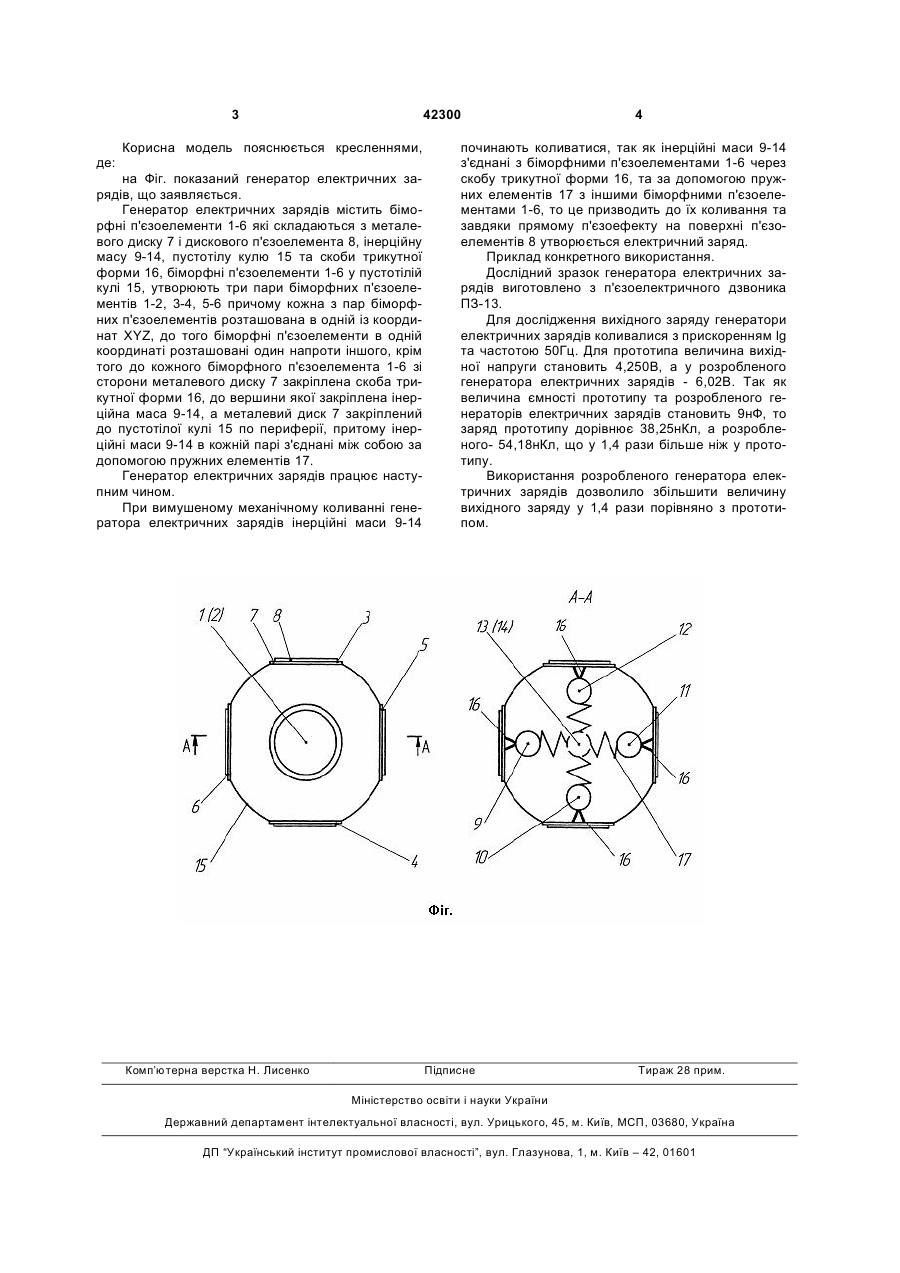

Генератор електричних зарядів, що містить біморфний п'єзоелемент, який складається з металевого диска і дискового п'єзоелемента, та інерційну масу, який відрізняється тим, що в генератор введено ще п'ять біморфних п'єзоелементів, 3 42300 Корисна модель пояснюється кресленнями, де: на Фіг. показаний генератор електричних зарядів, що заявляється. Генератор електричних зарядів містить біморфні п'єзоелементи 1-6 які складаються з металевого диску 7 і дискового п'єзоелемента 8, інерційну масу 9-14, пустотілу кулю 15 та скоби трикутної форми 16, біморфні п'єзоелементи 1-6 у пустотілій кулі 15, утворюють три пари біморфних п'єзоелементів 1-2, 3-4, 5-6 причому кожна з пар біморфних п'єзоелементів розташована в одній із координат XYZ, до того біморфні п'єзоелементи в одній координаті розташовані один напроти іншого, крім того до кожного біморфного п'єзоелемента 1-6 зі сторони металевого диску 7 закріплена скоба трикутної форми 16, до вершини якої закріплена інерційна маса 9-14, а металевий диск 7 закріплений до пустотілої кулі 15 по периферії, притому інерційні маси 9-14 в кожній парі з'єднані між собою за допомогою пружних елементів 17. Генератор електричних зарядів працює наступним чином. При вимушеному механічному коливанні генератора електричних зарядів інерційні маси 9-14 Комп’ютерна верстка Н. Лиcенко 4 починають коливатися, так як інерційні маси 9-14 з'єднані з біморфними п'єзоелементами 1-6 через скобу трикутної форми 16, та за допомогою пружних елементів 17 з іншими біморфними п'єзоелементами 1-6, то це призводить до їх коливання та завдяки прямому п'єзоефекту на поверхні п'єзоелементів 8 утворюється електричний заряд. Приклад конкретного використання. Дослідний зразок генератора електричних зарядів виготовлено з п'єзоелектричного дзвоника ПЗ-13. Для дослідження вихідного заряду генератори електричних зарядів коливалися з прискоренням lg та частотою 50Гц. Для прототипа величина вихідної напруги становить 4,250В, а у розробленого генератора електричних зарядів - 6,02В. Так як величина ємності прототипу та розробленого генераторів електричних зарядів становить 9нФ, то заряд прототипу дорівнює 38,25нКл, а розробленого- 54,18нКл, що у 1,4 рази більше ніж у прототипу. Використання розробленого генератора електричних зарядів дозволило збільшити величину вихідного заряду у 1,4 рази порівняно з прототипом. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
