Подрібнювач-змішувач домішок повітряно-паливної суміші
Формула / Реферат
1. Подрібнювач-змішувач домішок повітряно-паливної суміші, що включає у себе щонайменше одну пару розміщених одна навпроти одної камер розгону суміші, прикріплених до стінок випускного колектора, причому кожна з них має у собі отвори для забору суміші та її виприскування, до яких приєднані під гострим кутом дві пластини, перша з яких розміщена супроти напрямку руху суміші та приєднана до отвору для забору, інша - вздовж напрямку її руху та приєднана до отвору для виприскування.
2. Пристрій за п. 1, який відрізняється тим, що додатково пластини виконані з титану або його сплаву.
3. Пристрій за п. 1, який відрізняється тим, що додатково камери розгону суміші містять у собі торсіонні гвинти.
Текст

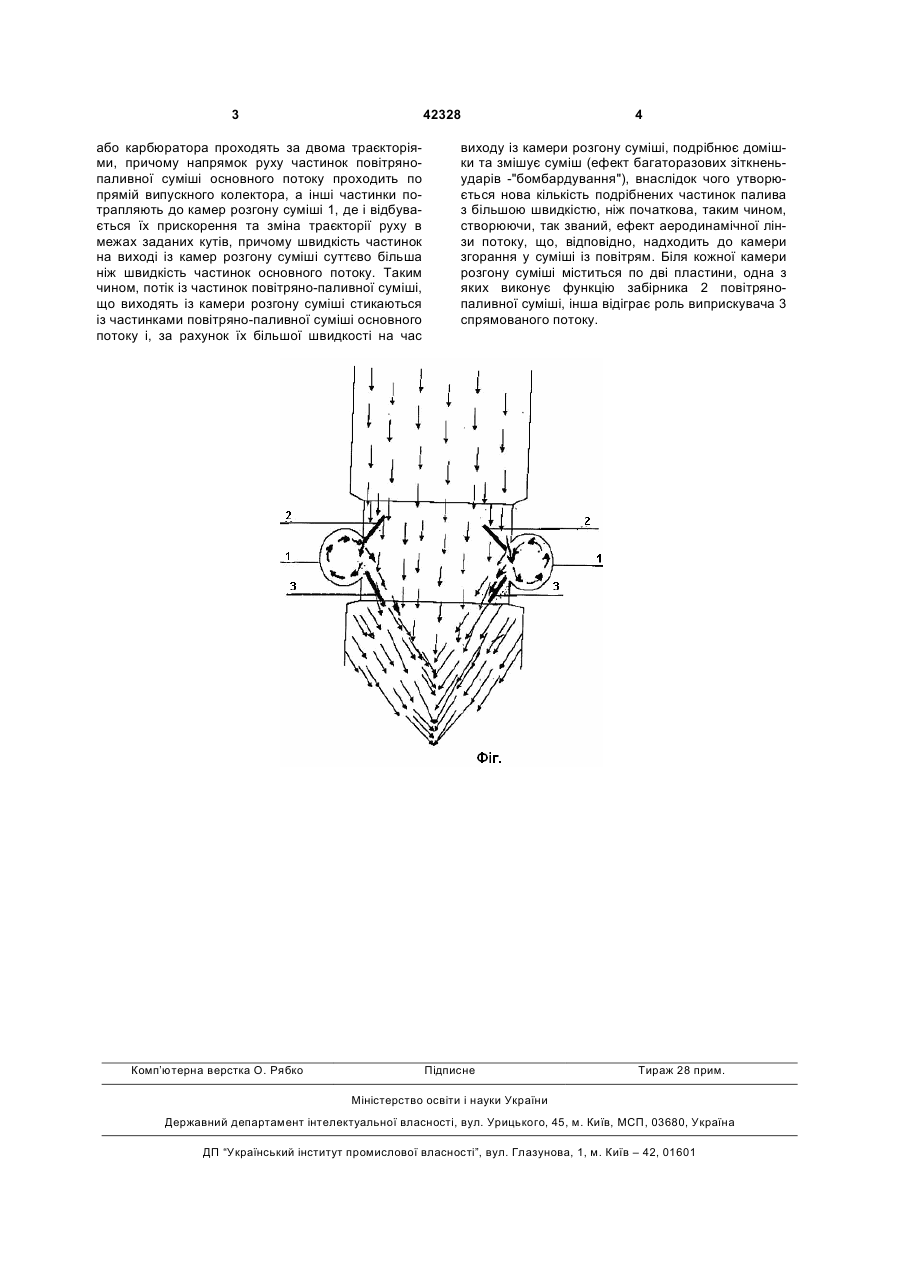

1. Подрібнювач-змішувач домішок повітрянопаливної суміші, що включає у себе щонайменше одну пару розміщених одна навпроти одної камер розгону суміші, прикріплених до стінок випускного колектора, причому кожна з них має у собі отвори для забору суміші та її виприскування, до яких 3 42328 або карбюратора проходять за двома траєкторіями, причому напрямок руху частинок повітрянопаливної суміші основного потоку проходить по прямій випускного колектора, а інші частинки потрапляють до камер розгону суміші 1, де і відбувається їх прискорення та зміна траєкторії руху в межах заданих кутів, причому швидкість частинок на виході із камер розгону суміші суттєво більша ніж швидкість частинок основного потоку. Таким чином, потік із частинок повітряно-паливної суміші, що виходять із камери розгону суміші стикаються із частинками повітряно-паливної суміші основного потоку і, за рахунок їх більшої швидкості на час Комп’ютерна верстка О. Рябко 4 виходу із камери розгону суміші, подрібнює домішки та змішує суміш (ефект багаторазових зіткненьударів -"бомбардування"), внаслідок чого утворюється нова кількість подрібнених частинок палива з більшою швидкістю, ніж початкова, таким чином, створюючи, так званий, ефект аеродинамічної лінзи потоку, що, відповідно, надходить до камери згорання у суміші із повітрям. Біля кожної камери розгону суміші міститься по дві пластини, одна з яких виконує функцію забірника 2 повітрянопаливної суміші, інша відіграє роль виприскувача 3 спрямованого потоку. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrusher-mixer of admixtures of air-fuel mixture
Автори англійськоюMykhailov Andrii Viktorovych
Назва патенту російськоюИзмельчитель-смешиватель примесей воздушно-топливной смеси
Автори російськоюМихайлов Андрей Викторович
МПК / Мітки
МПК: F02M 55/00, F02M 17/00
Мітки: повітряно-паливної, домішок, суміші, подрібнювач-змішувач
