Спосіб акустичного впливу на нафтогазоносний пласт

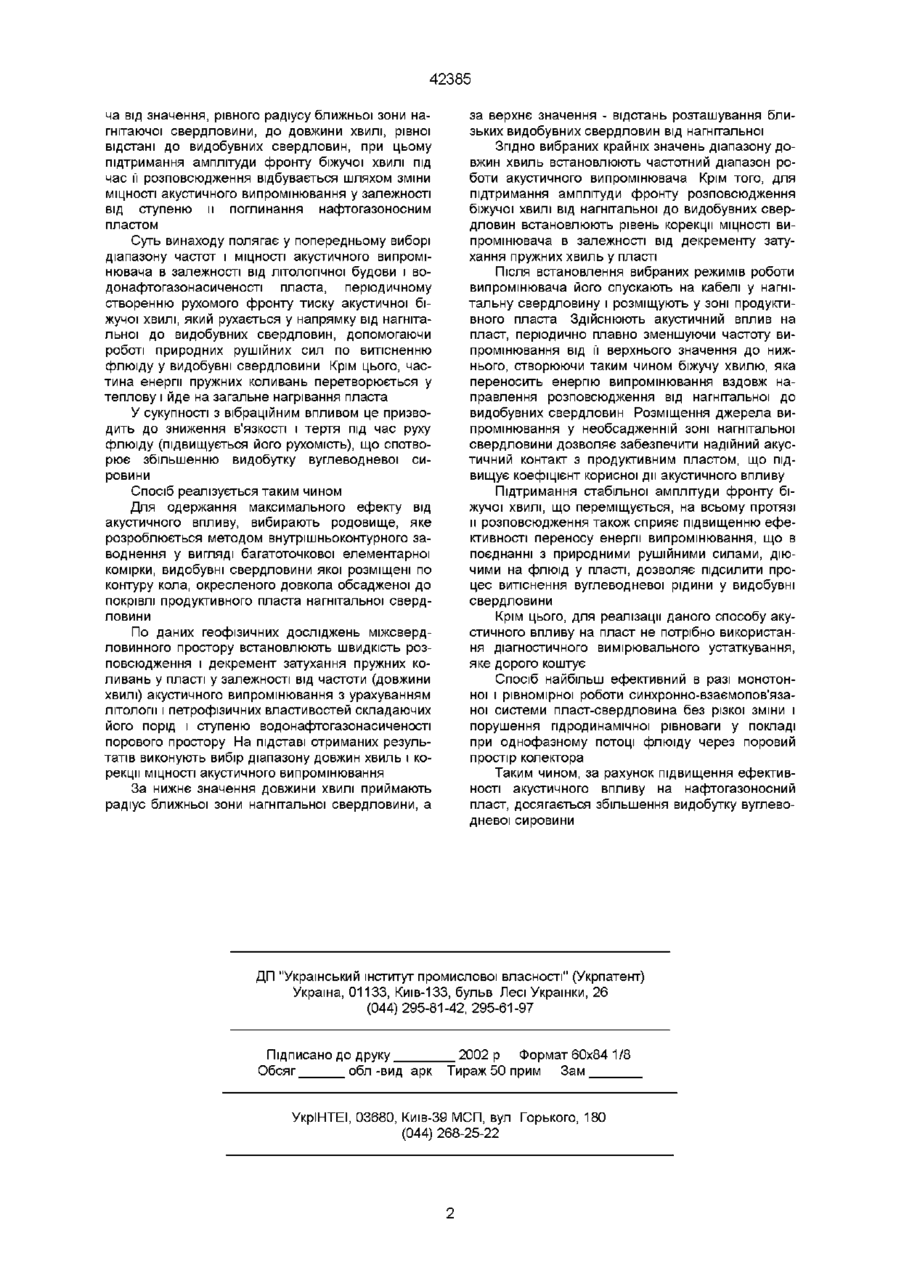

Спосіб акустичного впливу на нафтогазоносний пласт, що включає діагностику привибійної зони, опромінювання коловим горизонтально направленим полем з утворенням біжучої хвилі, який відрізняється тим, що при розробці родовища попередньо проводять діагностику привибійної зони близьких видобувних свердловин, джерело акустичного впливу розміщують на рівні залягання продуктивного пласта у нагнітальній свердловині, яка розміщена всередині контуру нафтогазоносності і обсаджена до покрівлі пласта, а для переміщення фронту біжучої хвилі акустичного впливу періодично плавно змінюють довжину хвилі випромінювача від значення, рівного радіусу ближньої зони нагнітаючої свердловини, до довжини хвилі, рівної відстані до видобувних свердловин, при цьому підтримання амплітуди фронту біжучої хвилі під час її розповсюдження відбувається шляхом зміни МІЦНОСТІ акустичного випромінювання у залежності від ступеня її поглинання нафтогазоносним пластом Винахід відноситься до нафтогазовидобувної промисловості і може бути використаний для підвищення продуктивності свердловин при розробці родовища Найближчим до запропонованого є спосіб акустичного впливу на нафтогазоносний пласт (патент Роси № 2140534, кл Е21В43/25, 1999), що включає діагностику привибійної зони, опромінювання акустичним полем і коректування параметрів режиму опромінювання по результатах зворотнього зв'язку, причому акустичний вплив відбувається поетапно вертикально направленим та коловим горизонтально направленим акустичними полями одночасно, на першому етапі - з утворенням стоячої хвилі на дільницях простору, обмеженого свердловинними трубами, і на другому етапі з утворенням біжучої хвилі у зоні перфорації з резонансною частотою структури пласта з флюїдом, а зворотним зв'язком є частотна залежність амплітуди сигналу, одержаного від розсіяного у зворотному напрямку акустичного поля вом обмежене втратами в обсадній колоні При здійсненні цього виду акустичного впливу приплив вуглеводів утворюватиметься лише за рахунок поліпшення капілярних властивостей локальних дільниць пласта Крім цього, для реалізації даного способу потрібно складне вимірювальне обладнання, яке дорого коштує В основу винаходу поставлено завдання створити такий спосіб акустичного впливу на нафтогазоносний пласт, у якому за рахунок поліпшення умов розповсюдження пружної біжучої хвилі у продуктивному пласті, досягається підвищення ефективності акустичного впливу, і як наслідок відбувається підвищення видобутку вуглеводневої сировини Для вирішення завдання запропоновано спосіб акустичного впливу на нафтогазоносний пласт, що включає діагностику привибійної зони, опромінювання коловим горизонтально направленим полем з утворенням біжучої хвилі, у якому згідно з винаходом, при розробці родовища попередньо проводять діагностику привибійної зони близьких видобувних свердловин, джерело акустичного впливу розміщують на рівні залягання продуктивного пласта у нагнітальній свердловині, яка розміщена всередині контуру нафтогазоносності і обсаджена до покрівлі пласта, а для переміщення фронту біжучої хвилі акустичного впливу періодично плавно змінюють довжину хвилі випромінюва Недоліком цього способу є зниження ефекту акустичного впливу при утворенні біжучої хвилі в зоні перфорації обсадної колони, у зв'язку з відсутністю безпосереднього зв'язку акустичного випромінювача з пластом, при цьому частина випромінюваної енергії буде поглинатися у обсадній колоні за рахунок утворення в ній відображених хвиль Тобто охоплення пласта акустичним впли ю 00 СО 42385 ча від значення, рівного радіусу ближньої зони нагнітаючої свердловини, до довжини хвилі, рівної відстані до видобувних свердловин, при цьому підтримання амплітуди фронту біжучої хвилі під час її розповсюдження відбувається шляхом зміни МІЦНОСТІ акустичного випромінювання у залежності від ступеню и поглинання нафтогазоносним пластом Суть винаходу полягає у попередньому виборі діапазону частот і МІЦНОСТІ акустичного випромінювача в залежності від літологічної будови і водонафтогазонасиченості пласта, періодичному створенню рухомого фронту тиску акустичної біжучої хвилі, який рухається у напрямку від нагнітальної до видобувних свердловин, допомогаючи роботі природних рушійних сил по витісненню флюїду у видобувні свердловини Крім цього, частина енергії пружних коливань перетворюється у теплову і йде на загальне нагрівання пласта У сукупності з вібраційним впливом це призводить до зниження в'язкості І тертя під час руху флюїду (підвищується його рухомість), що спотворює збільшенню видобутку вуглеводневої сировини Спосіб реалізується таким чином Для одержання максимального ефекту від акустичного впливу, вибирають родовище, яке розроблюється методом внутрішньоконтурного заводнення у вигляді багатоточкової елементарної комірки, видобувні свердловини якої розміщені по контуру кола, окресленого довкола обсадженої до покрівлі продуктивного пласта нагнітальної свердловини По даних геофізичних досліджень міжсвердловинного простору встановлюють швидкість розповсюдження і декремент затухання пружних коливань у пласті у залежності від частоти (довжини хвилі) акустичного випромінювання з урахуванням літології і петрофізичних властивостей складаючих його порід і ступеню водонафтогазонасиченості порового простору На підставі отриманих результатів виконують вибір діапазону довжин хвиль і корекції МІЦНОСТІ акустичного випромінювання За нижнє значення довжини хвилі приймають радіус ближньої зони нагнітальної свердловини, а за верхнє значення - відстань розташування близьких видобувних свердловин від нагнітальної Згідно вибраних крайніх значень діапазону довжин хвиль встановлюють частотний діапазон роботи акустичного випромінювача Крім того, для підтримання амплітуди фронту розповсюдження біжучої хвилі від нагнітальної до видобувних свердловин встановлюють рівень корекції МІЦНОСТІ випромінювача в залежності від декременту затухання пружних хвиль у пласті Після встановлення вибраних режимів роботи випромінювача його спускають на кабелі у нагнітальну свердловину і розміщують у зоні продуктивного пласта Здійснюють акустичний вплив на пласт, періодично плавно зменшуючи частоту випромінювання від її верхнього значення до нижнього, створюючи таким чином біжучу хвилю, яка переносить енергію випромінювання вздовж направлення розповсюдження від нагнітальної до видобувних свердловин Розміщення джерела випромінювання у необсадженній зоні нагнітальної свердловини дозволяє забезпечити надійний акустичний контакт з продуктивним пластом, що підвищує коефіцієнт корисної дії акустичного впливу Підтримання стабільної амплітуди фронту біжучої хвилі, що переміщується, на всьому протязі и розповсюдження також сприяє підвищенню ефективності переносу енергії випромінювання, що в поєднанні з природними рушійними силами, діючими на флюїд у пласті, дозволяє підсилити процес витіснення вуглеводневої рідини у видобувні свердловини Крім цього, для реалізації даного способу акустичного впливу на пласт не потрібно використання діагностичного вимірювального устаткування, яке дорого коштує Спосіб найбільш ефективний в разі монотонної і рівномірної роботи синхронно-взаємопов'язаної системи пласт-свердловина без різкої зміни і порушення гідродинамічної рівноваги у покладі при однофазному потоці флюїду через поровий простір колектора Таким чином, за рахунок підвищення ефективності акустичного впливу на нафтогазоносний пласт, досягається збільшення видобутку вуглеводневої сировини ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
