Землерийна ручна машина

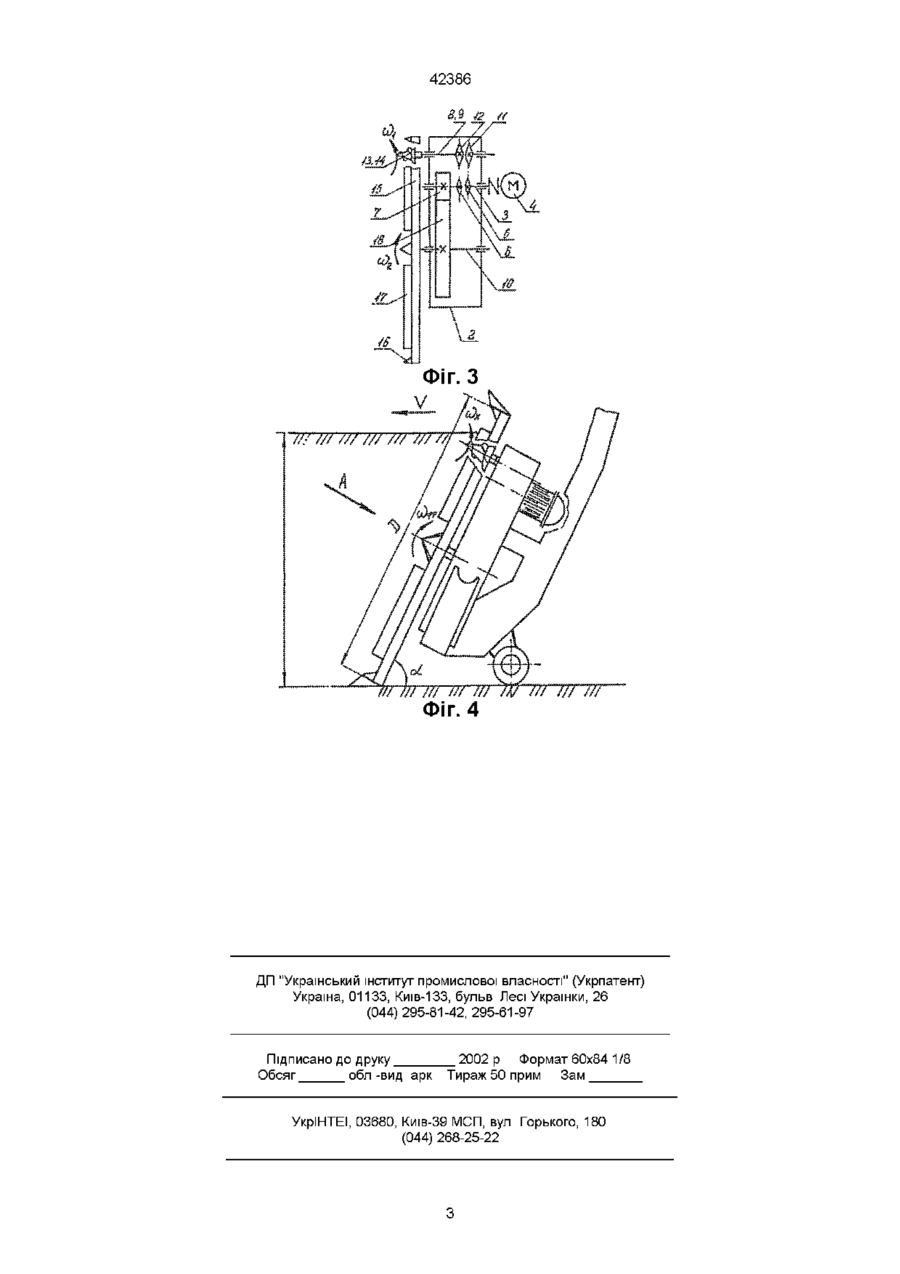

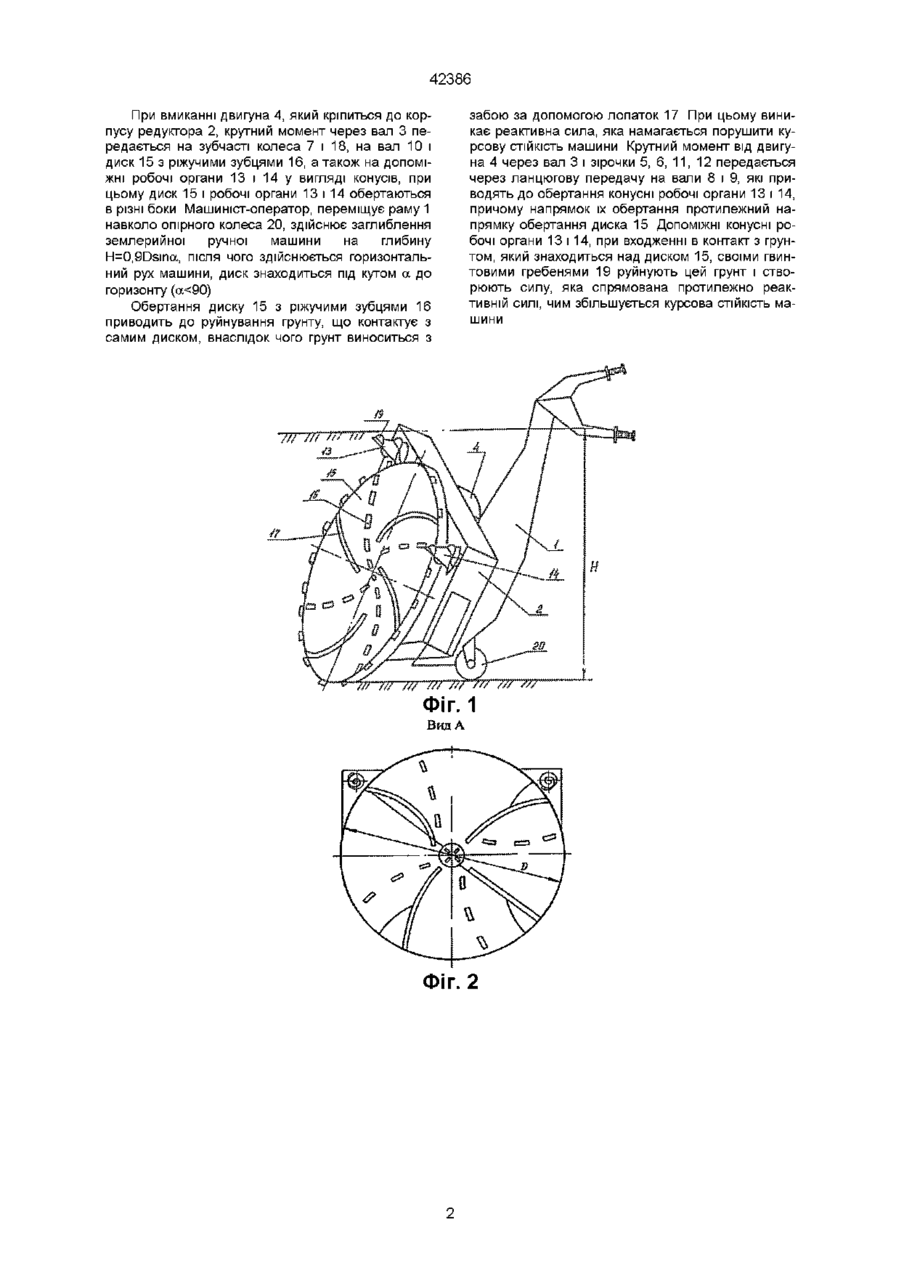

Землерийна ручна машина, що включає встановлений на рамі привідний торцевий різальний орган у вигляді диска з зубцями та лопатками, що виносять грунт, причому привід диска здійснюється двигуном через спеціальний редуктор, яка відрізняється тим, що редуктор приводу виконаний з трьома вихідними валами, причому на нижньому кріпиться робочий орган у вигляді диска, а на двох верхніх - ДОПОМІЖНІ робочі органи у вигляді конусів, на ЗОВНІШНІХ поверхнях яких розташовані гвинтові гребені, а напрям обертання цих конусів протилежний напряму обертання диска Винахід відноситься до землерийной техніки, тобто до землерийних машин безперервной дії і може бути використаний в сукупності з роторнофрезерним або дискофрезерним робочими органами як ручний механізований інструмент Відомий робочий орган землерийной машини для розробки грунтів (а с № 1798442), що включає встановлений на рамі приводний торцевий ріжучий орган у вигляді диску з приводом, з зубцями та лопатками, що виносять грунт, в якому транспортуючі елементи закріплені на площині диска радиально-консольно і мають незакріплену дільницю Недоліком цього робочого органу являється неможливість дотримання курсової СТІЙКОСТІ Найбільш близьким технічним рішенням являється робочий орган землерийной машини (ас №1641949), який складається з несучої рами, на якій встановлений торцевий робочий орган у вигляді диску з зубцями та лопатками, дисковий метач і привод механізму через редуктор Недоліком цього пристрою насамперед являються обмежені технологічні можливості, тобто необхідність постійного контролю кута нахилу фрези по відношенню до дна забою і обмеженна можливість роботи в в'язких та пластичних грунтах Ціль винаходу - підвищення продуктивності і стабілізації напрямку руху робочого органу в процесі різання грунту Землерийна ручна машина, що пропонується, має в собі суттєві зміни, так як її основні признаки (принцип дії та конструкція) не співпадають із признаками відомих вже рішень А саме привод виконаний з трьома вихідними валами, причому на нижньому кріпиться робочий орган у вигляді диску, а на двох верхніх - ДОПОМІЖНІ робочі органи у вигляді конусів, на ЗОВНІШНІХ поверхнях яких розташовані гвинтові гребені, до того ж напрям обертання цих конусів протилежний напряму обертання диска На фіг 1 зображена землерійна ручна машина, загальний вигляд, на фіг 2 - вид А на фіг 4, на фіг 3 - кінематична схема приводу машини, на фіг 4 - вид збоку на машину Землерийна ручна машина складається з рами 1, на якій жорстко закріплено редуктор 2 На вхідному валу 3 редуктора 2 встановлено двигун 4 3 іншого боку вхідного вала 3, в корпусі редуктора 2 жорстко і СПІВВІСНО встановлені зірочки 5 і 6, і зубчасте колесо 7 В корпусі редуктора 2 встановлені три вихідних вали 8, 9 і 10 На валах 8 і 9 у редукторі жорстко встановлено по одній зірочці 11 і 12, причому зірочка 11 ланцюгом зв'язана з зірочкою 5, а зірочка 12 - з зірочкою 6 Ззовні редуктора на валах 8 і 9 встановлені ДОПОМІЖНІ робочі органи 13 і 14 у вигляді конусів На вихідному КІНЦІ вала 10 консольно закріплюється робочий орган у вигляді диска 15 з ріжучими зубцями 16 і лопатками 17, які виносять грунт Вал 10 з'єднано з валом З за допомогою зубчастого колеса 18, яке входить в зачеплення із зубчастим колесом 7 ДОПОМІЖНІ робочі органи 13 і 14 являють собою конуси, на ЗОВНІШНІХ поверхнях яких розташовані гвинтові гребені 19, трикутні в поперечному перерізі Висота гребенів збільшується від вершини до основи конуса До нижньої частини рами 1 приєднано колесо 20, яке вільно обертається Землерийна ручна машина працює наступним чином (О 00 со 42386 При вмиканні двигуна 4, який кріпиться до корпусу редуктора 2, крутний момент через вал 3 передається на зубчасті колеса 7 і 18, на вал 10 і диск 15 з ріжучими зубцями 16, а також на ДОПОМІЖНІ робочі органи 13 і 14 у вигляді конусів, при цьому диск 15 і робочі органи 13 і 14 обертаються в різні боки Машиніст-оператор, переміщує раму 1 навколо опірного колеса 20, здійснює заглиблення землерийної ручної машини на глибину H=0,9Dsina, після чого здійснюється горизонтальний рух машини, диск знаходиться під кутом а до горизонту (а
