Тяговий ланцюг
Номер патенту: 42411
Опубліковано: 10.07.2009
Автори: Дерев'янченко Григорій Антонович, Скопець Василь Сергійович, Хомченко Андрій Миколайович
Формула / Реферат
1. Тяговий ланцюг, що містить зовнішні та внутрішні пластини з отворами, валики, які з'єднують зовнішні і внутрішні пластини, та встановлені на валиках втулки з лисками, який відрізняється тим, що з внутрішніх боків внутрішніх пластин та ззовні однієї із зовнішніх пластин пари зовнішніх пластин жорстко прикріплені накладки з отворами, відповідними до отворів в пластинах, а ззовні іншої зовнішньої пластини пари зовнішніх пластин закріплений упор, який взаємодіє з шайбою, при цьому шайба жорстко з'єднана з валиком.
2. Тяговий ланцюг за п. 1, який відрізняється тим, що шайба виконана прямокутної форми.
Текст

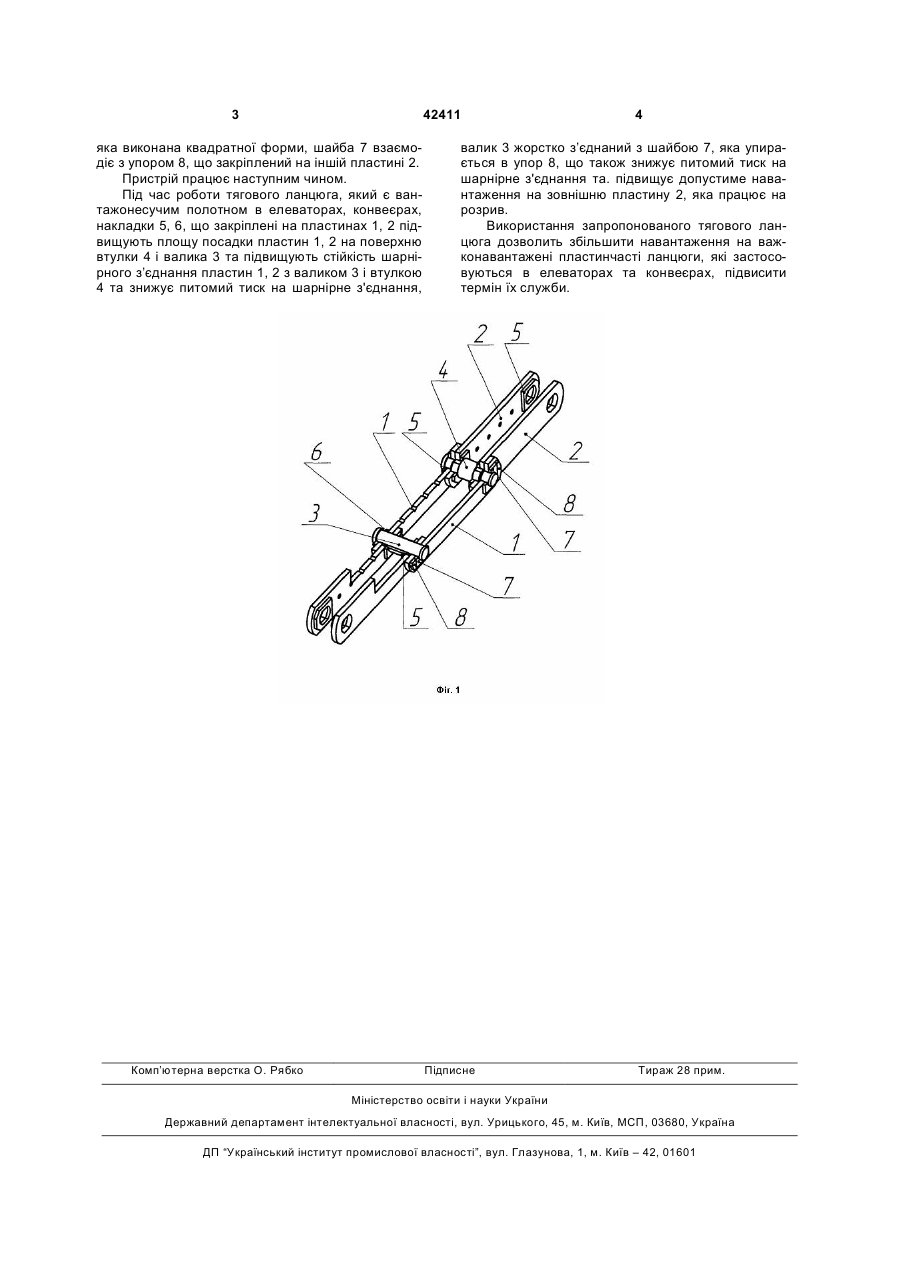

1. Тяговий ланцюг, що містить зовнішні та внутрішні пластини з отворами, валики, які з'єдну 3 42411 яка виконана квадратної форми, шайба 7 взаємодіє з упором 8, що закріплений на іншій пластині 2. Пристрій працює наступним чином. Під час роботи тягового ланцюга, який є вантажонесучим полотном в елеваторах, конвеєрах, накладки 5, 6, що закріплені на пластинах 1, 2 підвищують площу посадки пластин 1, 2 на поверхню втулки 4 і валика 3 та підвищують стійкість шарнірного з’єднання пластин 1, 2 з валиком 3 і втулкою 4 та знижує питомий тиск на шарнірне з'єднання, Комп’ютерна верстка О. Рябко 4 валик 3 жорстко з’єднаний з шайбою 7, яка упирається в упор 8, що також знижує питомий тиск на шарнірне з'єднання та. підвищує допустиме навантаження на зовнішню пластину 2, яка працює на розрив. Використання запропонованого тягового ланцюга дозволить збільшити навантаження на важконавантажені пластинчасті ланцюги, які застосовуються в елеваторах та конвеєрах, підвисити термін їх служби. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPull chain
Автори англійськоюSkopets Vasyl Serhiiovych, Khomchenko Andrii Mykolaiovych, Derevianchenko Hryhorii Antonovych
Назва патенту російськоюТяговая цепь
Автори російськоюСкопец Василий Сергеевич, Хомченко Андрей Николаевич, Деревянченко Григорий Антонович
МПК / Мітки
МПК: B65G 17/32
Код посилання
<a href="https://ua.patents.su/2-42411-tyagovijj-lancyug.html" target="_blank" rel="follow" title="База патентів України">Тяговий ланцюг</a>
Втулково-роликовий привідний ланцюг
Номер патенту: 19386
Опубліковано: 15.12.2006
Автор: Бондаренко Олександр Леонідовіч
МПК: B21L 11/00
Мітки: ланцюг, привідний, втулково-роликовий
Формула / Реферат:
(21) u 2006 06613 (57) Втулково-роликовий привідний ланцюг, який складається з ланок, кожна з яких містить зовнішні пластини, які закріплені на валику, внутрішні пластини, які закріплені на втулці, і ролик, який встановлений між внутрішніми пластинами на втулці з можливістю обертання, який відрізняється тим, що ролик виконаний у вигляді гвинтової циліндричної пружини з пружинної дротини квадратного перерізу, витки якої...
Ланцюг
Номер патенту: 36756
Опубліковано: 10.11.2008
Автори: Ловейкін Вячеслав Сергійович, Ярошенко Володимир Федорович, Шевченко Ганна Віталіївна
МПК: F16G 13/00
Мітки: ланцюг
Формула / Реферат:
Ланцюг, що містить зовнішні та внутрішні пластини, ролики, втулки, з'єднані валиком, який відрізняється тим, що у втулку встановлено просочений графітом капроновий елемент, який при монтажі з внутрішніми пластинами розміщено орієнтовано зі стиковою поверхнею у зону найбільшого питомого тиску.
Тяговий ланцюг під напругою, що містить шини живлення електровоза
Номер патенту: 60309
Опубліковано: 15.10.2003
Автор: Ліу Ронг Фан
МПК: B60L 9/00
Мітки: шини, тяговий, ланцюг, живлення, електровоза, напругою, містить
Формула / Реферат:
1. Тяговий ланцюг під напругою, що містить шини живлення електровоза, у якому кожна шина принаймні однієї частини шин живлення містить фільтр 2F, який відрізняється тим, що середні точки фільтрів 2F шин живлення з’єднані між собою.2. Тяговий ланцюг під напругою за п. 1, який відрізняється тим, що зазначена частина утворює першу половину шин живлення, а другу половину шин живлення з’єднано попарно з першою половиною шин живлення.
Ролико-втулковий привідний ланцюг
Номер патенту: 39547
Опубліковано: 15.06.2001
Автор: Бондаренко Олександр Леонідовіч
МПК: B21L 11/00
Мітки: ролико-втулковий, ланцюг, привідний
Формула / Реферат:
Ролико-втулковий привідний ланцюг, який складається з ланок, кожна з яких містить зовнішні пластини, які закріплені на валику, внутрішні пластини, які закріплені на втулці, і ролик, який встановлено між внутрішніми пластинами на втулці з можливістю обертання, яка відрізняється тим, що ролик виконано у вигляді гвинтової циліндричної пружини з пружинного дроту круглого перерізу, витки якої стикаються один з одним.
Тяговий пластинчатий ланцюг землерийної машини
Номер патенту: 1858
Опубліковано: 20.12.1994
Автори: Фурто Геннадій Савич, Коцюба Юрій Гордійович, Кушнір Юхим Абрамович, Биков Олександр Володимирович
МПК: F16G 13/00
Мітки: землерийної, машини, пластинчатий, ланцюг, тяговий
Формула / Реферат:
1. Тяговая пластинчатая цепь землеройной машины, содержащая внутренние и наружные пластины, соединенные между собой буртовым валикрм и клиновым фиксатором, содержащим закрепленные два клина, расположенные в ответном отверстии на свободном конце валика снаружи от наружной пластины, отличающаяся тем, что, с целью упрощения технологии изготовления и улучшения условий эксплуатации, ответное под клин отверстие в валике выполнено сквозным в виде...
