Поштовий конверт розміром 229 х 324 мм із зменшенoю витратою паперу

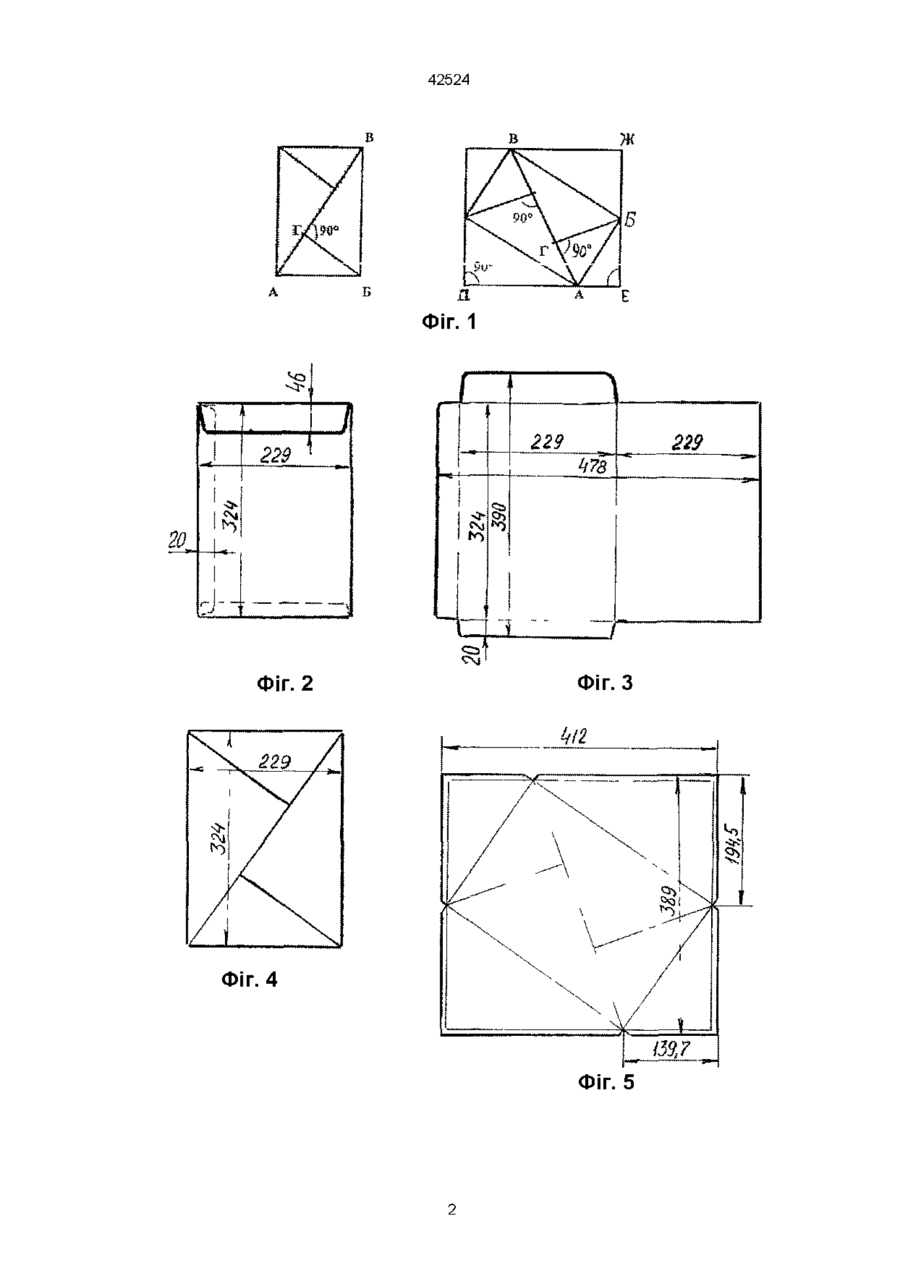

Поштовий конверт розміром 229x324 мм із зменшеною витратою паперу, що виконаний в формі заклеєного прямокутника, який відрізняється тим, що зворотна сторона конверту виконується з клапанів, які мають форму прямокутних трикутників Галузь застосування винаходу належить до поштового зв'язку, наприклад, до поштових конвертів Рівень технічного виконання існуючого конверта відомий, це конверт розміром 229x324 мм, який поширений при листуванні як урядова, ділова та офіційна кореспонденція, що має форму склеєного прямокутника, а склеювання зворотної сторони конверта виконується клапанами, які мають форму прямокутників (фіг 2 та 3) Бракує цьому конверту того, що він має складний контур заготівки та багато ВІДХОДІВ паперу при порізці заготівки конверту В основу винаходу поставлено завдання створення поштового конверту із зменшеним витратом паперу в порівнянні з відомим конвертом, накресленим на фіг 2 та 3 Це досягається шляхом застосування заміни розкрою паперу для заготівки конверта у формі прямокутника, що забезпечує виконання склеювання зворотної сторони конверта клапанами, які мають форму прямокутних трикутників (фіг 4 і 5) Визначимо розміри заготівки конверту на фіг 1, де Визначимо розмір заготівки конверта без урахування розміру на склеювання АВ = V229 2 + 3 2 4 2 = 396,75 мм Із подібності трикутників визначимо БГ АБ _ 229x324 = 187 мм БГ = БВ АВ 396,75 229 2 АБ 2 АГ = = 132,17 мм АВ 396,75 ЕЖ = БЕ + БЖ = 2х БГ = 374 мм, ДЕ = АЕ + АД = АГ + ВГ = АВ = 397 мм Тоді, З урахуванням розміру на склеювання, розмір заготівки буде дорівнювати 374 + 2x7,5 = 389 мм, 397 + 2x7,5= 412мм Визначимо розмір заготівки конверту по фіг 1 і 2 324+ 20+ 46 = 390 мм, 229 + 229 + 20 = 478 мм Порівняємо витрати паперу під конверти фіг 2 та фіг 4 Припустимо, що до друкувального верстату надходять папір розміром 480х395мм під конверт фіг 2, та папір розміром 393x416 мм, під конверт фіг 4 Тоді, площа паперу під конверт фіг 2 дорівнює - 1890 см 2 , а площа паперу під конверт фіг 4 дорівнює -1630 с м 2 , що менше на 11,5 ВІДСОТКІВ Але безумовно, при порізці з рулону паперу під один конверт будуть відходи, та технологія порізки надрукованої заготівки конверту у формі прямокутника найбільш простіша, зручніша, має найменшу КІЛЬКІСТЬ ВІДХОДІВ паперу та може досягти економії імпортного паперу більше за 11 ВІДСОТКІВ ю 42524 Б Фіг. 1 G 20 Фіг. 2 Фіг. 4 Фіг. 5 42524 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
