Фільтр-вентиляційна установка

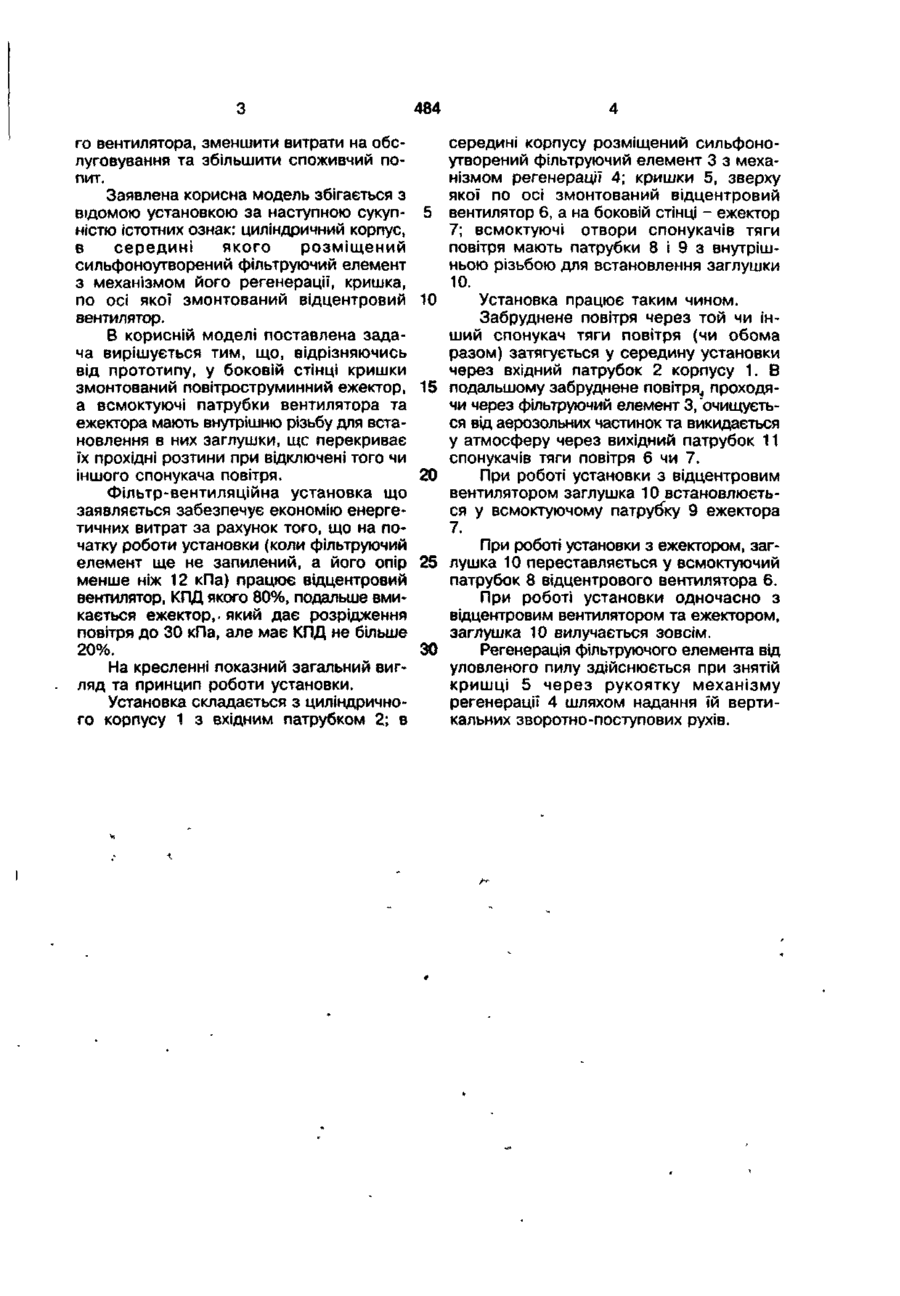

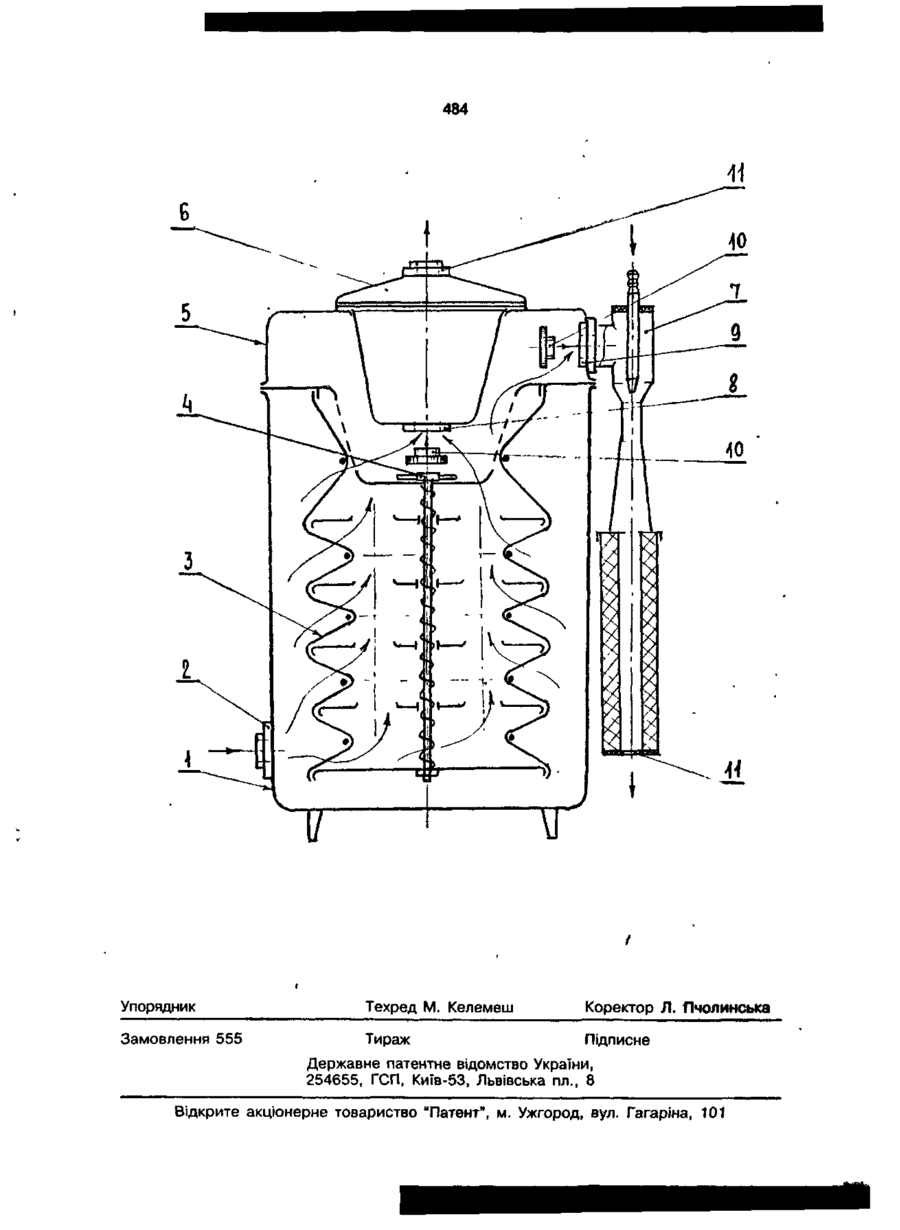

Фільтр-вентиляційна установка, яка містить циліндричний корпус, в середині яко'го розміщений сильфоноутворений фільтруючий елемент з механізмом його регенерації, кришку,, по осі якої змонтований відцентровий вентилятор, яка в і д р і з н я є т ь с я тим, що у боковій стінці кришки змонтовано повітроструминний ежектор, а всмоктуючі патрубки вентилятора та ежектора мають внутрішню різьбу для встановлення в них заглушки. повітря - відцентровий вентилятор (Інформаційний лист № 61 // ІЕЗ ім. Є.Б. Патона АН УРСР, 1989). Кожна з приведених установок має свої недоліки. Так, установка УФП1-У2М має низький КПД ежектора (не більше 20%), а установка УФП2-УХЛ4 - низьке розрідження повітря (не більше 12 кПа) та обмежений ресурс відцентрового вентилятора. Як показав досвід експлуатації вищевказаних установок, на початковій стадії запилення фільтруючого елемента енергетично вигідно споживати у якості спонукача тяги повітря відцентровий вентилятор, далі - ежектор. В основу заявленої корисної моделі поставлено задачу створити уніфіковану фільтр-вентиляційну установку, в якій можуть бути застосовані на альтернативній основі як відцентровий, так і ежекторний спонукачі тяги повітря, що дозволить зекономити енергетичні витрати на очищення повітря, збільшити ресурс відцентрово С > CD 484 го вентилятора, зменшити витрати на обслуговування та збільшити споживчий попит. Заявлена корисна модель збігається з відомою установкою за наступною сукупністю Істотних ознак: циліндричний корпус, в середині якого розміщений сильфоноутворений фільтруючий елемент з механізмом його регенерації, кришка, по осі якої змонтований відцентровий вентилятор. В корисній моделі поставлена задача вирішується тим, що, відрізняючись від прототипу, у боковій стінці кришки змонтований повітроструминний ежектор, а всмоктуючі патрубки вентилятора та ежектора мають внутрішню різьбу для встановлення в них заглушки, ще перекриває їх прохідні розтини при відключені того чи іншого спонукача повітря. Фільтр-вентиляційна установка що заявляється забезпечує економію енергетичних витрат за рахунок того, що на початку роботи установки (коли фільтруючий елемент ще не запилений, а його опір менше ніж 12 кПа) працює відцентровий вентилятор, КПД якого 80%, подальше вмикається ежектор,, який дає розрідження повітря до ЗО кПа, але має КПД не більше 20%. На кресленні показний загальний вигляд та принцип роботи установки. Установка складається з циліндричного корпусу 1 з вхідним патрубком 2; в 5 10 15 20 25 ЗО середині корпусу розміщений сильфоноутворений фільтруючий елемент 3 з механізмом регенерації 4; кришки 5, зверху якої по осі змонтований відцентровий вентилятор 6, а на боковій стінці - ежектор 7; всмоктуючі отвори спонукачів тяги повітря мають патрубки 8 і 9 з внутрішньою різьбою для встановлення заглушки 10. Установка працює таким чином. Забруднене повітря через той чи інший спонукач тяги повітря (чи обома разом) затягується у середину установки через вхідний патрубок 2 корпусу 1. В подальшому забруднене повітря,, проходячи через фільтруючий елемент 3,'очищується від аерозольних частинок та викидається у атмосферу через вихідний патрубок 11 спонукачів тяги повітря б чи 7. При роботі установки з відцентровим вентилятором заглушка 10 встановлюється у всмоктуючому патрубку 9 ежектора 7. При роботі установки з ежектором, заглушка 10 переставляється у всмоктуючий патрубок 8 відцентрового вентилятора 6. При роботі установки одночасно з відцентровим вентилятором та ежектором, заглушка 10 вилучається зовсім. Регенерація фільтруючого елемента від уловленого пилу здійснюється при знятій кришці 5 через рукоятку механізму регенерації 4 шляхом надання їй вертикальних зворотно-поступових рухів. 484 VI Упорядник Техред М. Келемеш Коректор Л. Лчолинська Замовлення 555 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
