Пристрій для виявлення течі в підземних трубопроводах

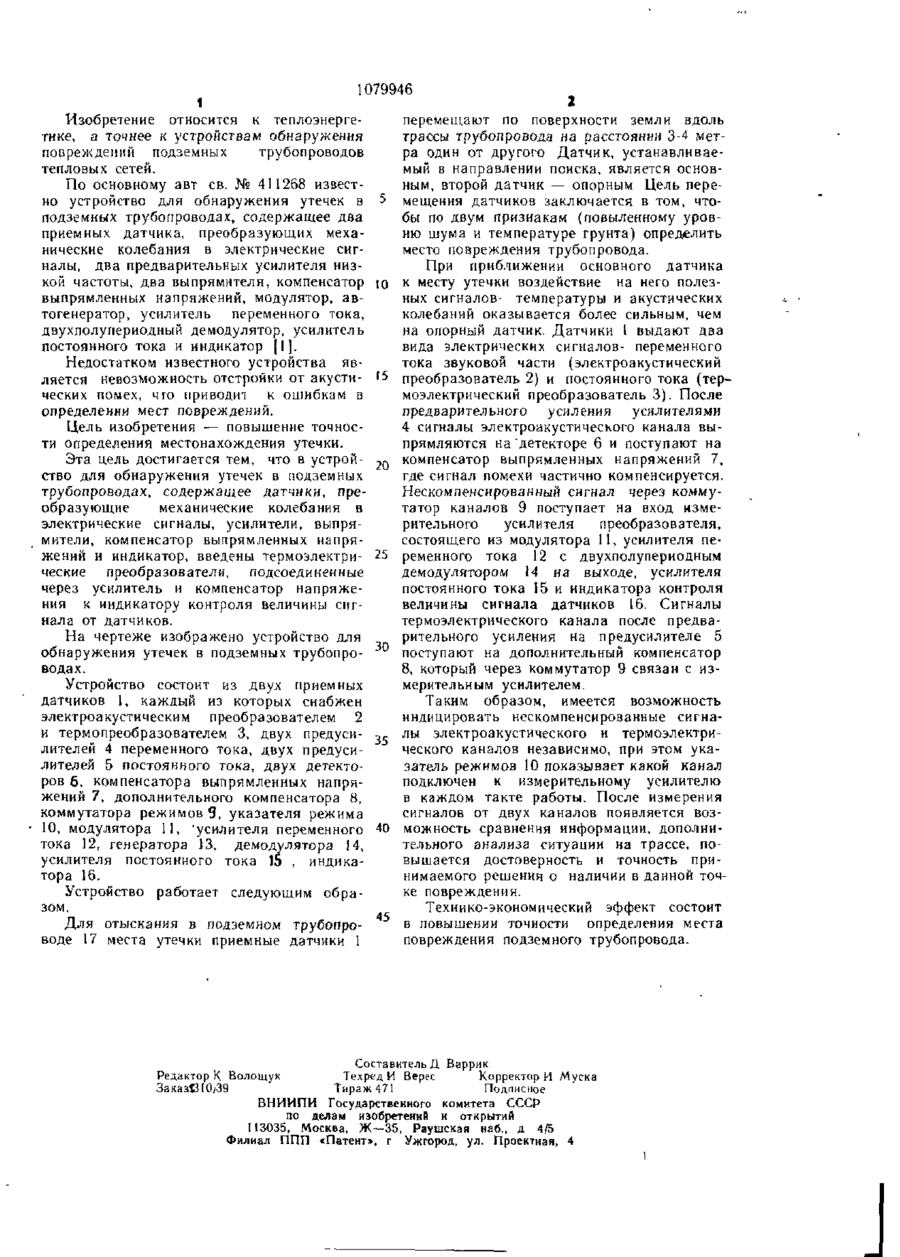

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЄСПУБЛИН M S U m , 1079946 3(51) А F 17 D 5/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 411268 (21) 3513279/25 08 (22) 23 11 82 (46) 15 03 84 Бюл № 10 (72) В А Дюков и Н А Рюмшин * (71) Киевское специализированное производственное предприятие «Спецэнергоавтоматика» (53) 621 643 2(088 8) (56) 1 Авторское свидетельство СССР № 411268, кл F 17 D 5/02, 1971 (прото тип) (54) (57) УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ УТЕЧЕК В ПОДЗЕМНЫХ ТРУ БОПРОВОДАХ по авт ев № 411268, отличающееся тем, что, с целью повышения точности определения местонахождения утечки, в него введены термоэлектрические преобразователи, подсоединенные через усилитель и компенсатор напряжения к индикатору контроля величины сигнала от датчиков /пе/7ло£ого Фронт звиноЗоео поля 1079946 1 Изобретение относится к теплоэнергеперемещают по поверхности земли вдоль тике, а точнее к устройствам обнаружения трассы трубопровода на расстоянии 3-4 метповреждений подземных трубопроводов ра один от другого Датчик, устанавливаетепловых сетей. мый в направлении поиска, является основПо основному авт св. № 411268 известным, второй датчик — опорным Цель перено устройство для обнаружения утечек в мещения датчиков заключается в том, чтоподземных трубопроводах, содержащее два бы по двум признакам (повыленному уровприемных датчика, преобразующих механю шума и температуре грунта) определить нические колебания в электрические сигместо повреждения трубопровода. налы, два предварительных усилителя низПри приближении основного датчика кой частоты, два выпрямителя, компенсатор к месту утечки воздействие на него полезвыпрямленных напряжений, модулятор, авных сигналов- температуры и акустических тогенератор, усилитель переменного тока, колебаний оказывается более сильным, чем двухлолупериодный демодулятор, усилитель на опорный датчик. Датчики 1 выдают два постоянного тока и индикатор [1]. вида электрических сигналов- переменного тока звуковой части (электроакустический Недостатком известного устройства является невозможность отстройки от акусти- '5 преобразователь 2) и постоянного тока (терческих помех, чго приводит к ошибкам в моэлектрический преобразователь 3). После определении мест повреждений. пред вари тельного усиления усилителями Цель изобретения — повышение точнос4 сигналы электроакустического канала выпрямляются на детекторе 6 и поступают на ти определения местонахождения утечки. Эта цель достигается тем, что в устрой- 2 п компенсатор выпрямленных напряжений 7, ство для обнаружения утечек в подземных где сигнал помехи частично компенсируется. Нескомпенсированный сигнал через коммутрубопроводах, содержащее датчики, претатор каналов 9 поступает на вход измеобразующие механические колебания в рительного усилителя преобразователя, электрические сигналы, усилители, выпрясостоящего из модулятора 11, усилителя пемители, компенсатор выпрямленных напряжений и индикатор, введены термоэлектри- 25 ременного тока 12 с двухполупериодным ческие преобразователи, подсоединенные демодулятором 14 на выходе, усилителя через усилитель и компенсатор напряжепостоянного тока 15 и индикатора контроля ния к индикатору контроля величины сигвеличины сигнала датчиков 16. Сигналы нала от датчиков. термоэлектрического канала после предваНа чертеже изображено устройство для рительного усиления на предуси л ителе 5 обнаружения утечек в подземных трубопро- 30 поступают на дополнительный компенсатор водах. 8, который через коммутатор 9 связан с изУстройство состоит из двух приемных мерительным усилителем. датчиков 1, каждый из которых снабжен Таким образом, имеется возможность электроакустическим преобразователем 2 индицировать нескомпенсированные сигнаи термопреобразователем 3, двух предуси- 3,- лы электроакустического и термоэлектрилителей 4 переменного тока, двух предусического каналов независимо, при этом укалителей 5 постоянного тока, двух детектозатель режимов 10 показывает какой канал ров б, компенсатора выпрямленных напряподключен к измерительному усилителю жений 7, дополнительного компенсатора 8, в каждом такте работы. После измерения коммутатора режимов 9, указателя режима сигналов от двух каналов появляется воз10, модулятора 11, 'усилителя переменного 4 0 можность сравнения информации, дополнитока 12, генератора 13, демодулятора 14, тельного анализа ситуации на трассе, поусилителя постоянного тока 15 , индикавышается достоверность и точность притора 16. нимаемого решения о наличии в данной точУстройство работает следующим обраке повреждения. зом. Технико-экономический эффект состоит Для отыскания в подземном трубопро- 45 в повышении точности определения места воде 17 места утечки приемные датчики 1 повреждения подземного трубопровода. СоставительД Варрик Редактор К Волощук Техред И Верес Корректор И Муска Заказ1310;39 Тираж 471 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж — 3 5 , Раушская наб., д 4/5 Филиал ППП «Патент», г Ужгород, ул. Проектная, 4
