Формула / Реферат

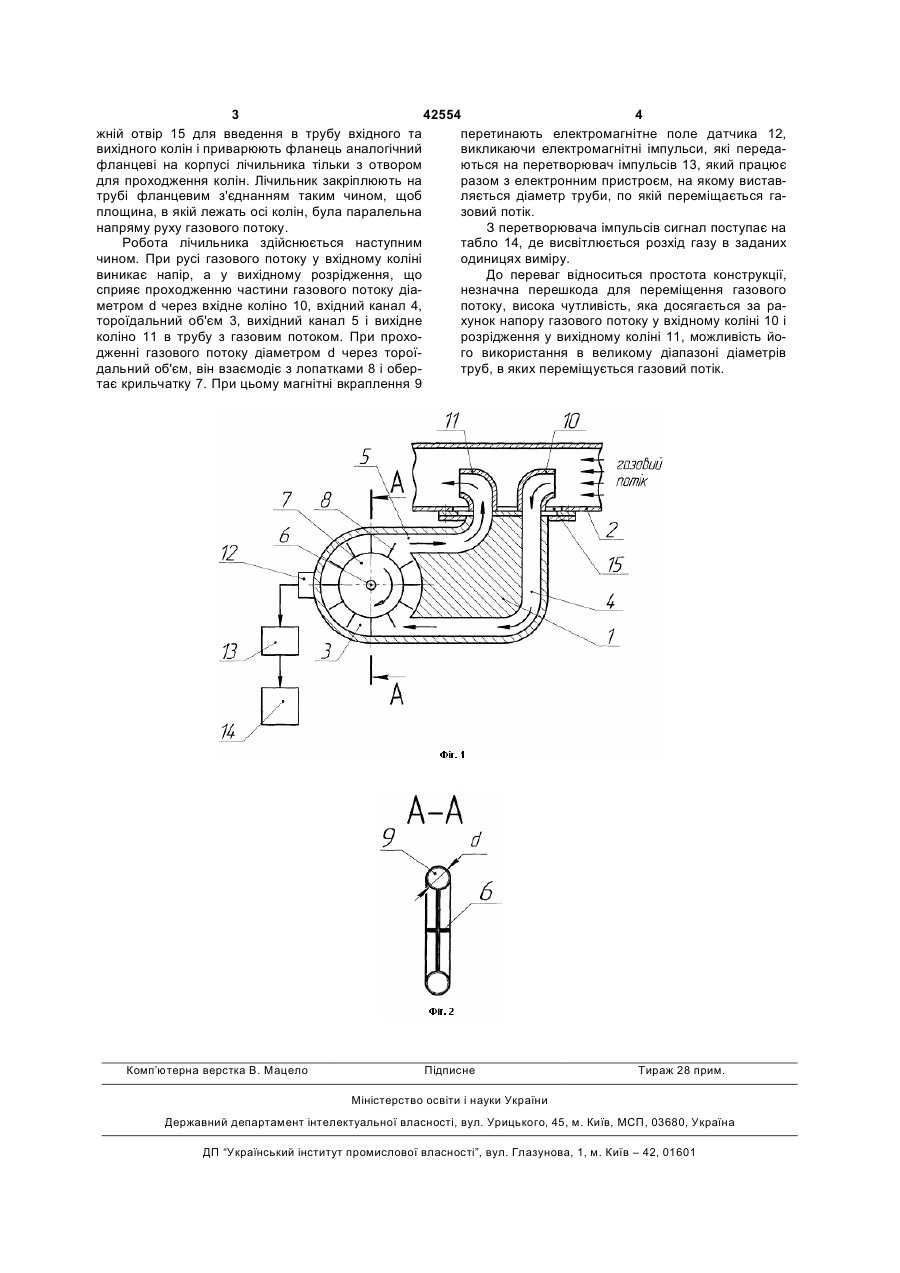

Лічильник витрати газового потоку, який складається з корпуса з фланцем, крильчатки, вхідного і вихідного колін, датчика електромагнітних імпульсів, перетворювача імпульсів та табло, який відрізняється тим, що в корпусі з тороїдальним об'ємом з можливістю вільного обертання встановлена крильчатка з круговими лопатками з магнітними вкраплюваннями, а тороїдальний об'єм з'єднаний з вхідним і вихідним колінами каналами, крім того, діаметри перерізів d тороїдального об'єму, вхідного і вихідного каналів і колін однакові, а вхідний і вихідний канали з'єднані з тороїдальним об'ємом таким чином, що їхні осі є паралельні і дотичні до кола середнього діаметра тора, крім того осі вхідного і вихідного колін знаходяться в одній площині, яка є паралельною до напряму руху газового потоку, а корпус закріплений на трубі, в якій переміщається газовий потік фланцевим з'єднанням.

Текст

Лічильник витрати газового потоку, який складається з корпуса з фланцем, крильчатки, вхідного 3 42554 4 жній отвір 15 для введення в трубу вхідного та перетинають електромагнітне поле датчика 12, вихідного колін і приварюють фланець аналогічний викликаючи електромагнітні імпульси, які передафланцеві на корпусі лічильника тільки з отвором ються на перетворювач імпульсів 13, який працює для проходження колін. Лічильник закріплюють на разом з електронним пристроєм, на якому виставтрубі фланцевим з'єднанням таким чином, щоб ляється діаметр труби, по якій переміщається гаплощина, в якій лежать осі колін, була паралельна зовий потік. напряму руху газового потоку. З перетворювача імпульсів сигнал поступає на Робота лічильника здійснюється наступним табло 14, де висвітлюється розхід газу в заданих чином. При русі газового потоку у вхідному коліні одиницях виміру. виникає напір, а у вихідному розрідження, що До переваг відноситься простота конструкції, сприяє проходженню частини газового потоку діанезначна перешкода для переміщення газового метром d через вхідне коліно 10, вхідний канал 4, потоку, висока чутливість, яка досягається за ратороїдальний об'єм 3, вихідний канал 5 і вихідне хунок напору газового потоку у вхідному коліні 10 і коліно 11 в трубу з газовим потоком. При прохорозрідження у вихідному коліні 11, можливість йодженні газового потоку діаметром d через тороїго використання в великому діапазоні діаметрів дальний об'єм, він взаємодіє з лопатками 8 і обертруб, в яких переміщується газовий потік. тає крильчатку 7. При цьому магнітні вкраплення 9 Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Meter of flow rate of gas flow

Автори англійською

Pavliskyi Vasyl Mykhailovych, Hnatio Mykhaylo Vasyliovych, Hnatio Petro Mykhailovych, Nikitin Mykola Mykhailovych, Lohush Ivan Volodymyrovych, Kyryk Oleh Mykhailovych, Yatsykiv Myroslav Mykhailovych

Назва патенту російською

Счетчик расхода газового потока

Автори російською

Павлиский Василий Михайлович, Гнатьо Михаил Васильевич, Гнатьо Петр Михайлович, Никитин Николай Михайлович, Логуш Иван Владимирович, Кирик Олег Михайлович, Яцикив Мирослав Михайлович

МПК / Мітки

МПК: G01F 1/00

Мітки: лічильник, потоку, газового, витрати
