Механізм очистки коренів цукрових буряків
Номер патенту: 42553
Опубліковано: 10.07.2009
Автори: Клендій Микола Богданович, Павлиський Василь Михайлович, Логуш Іван Володимирович, Чвартацький Ігор Іванович, Гнатьо Петро Михайлович, Гнатьо Михайло Васильович, Фльонц Ігор Володимирович
Формула / Реферат
Механізм очистки коренів цукрових буряків, що містить раму, блоки ведучих шківів, ведені шківи, робочі елементи, опорні полиці, натяжні шківи, привідні зірочки, який відрізняється тим, що з правої сторони на рамі вертикально з міжосьовою віддалю L шарнірно встановлені два блоки з n-ною кількістю ведучих шківів, зліва на рамі з такою самою міжосьовою віддаллю L, на віддалі S на вертикальній осі встановлені ведені шківи, діаметри яких рівні діаметрам протилежних ведучих шківів, крім того діаметри ведучих шківів привідних блоків і ведених шківів виконані таким чином, що діаметр кожного наступного верхнього шківа є меншим від нижнього і знаходиться на поверхні уявного конуса з плоским кутом α при вершині, а на ведучі і ведені шківи встановлено робочі елементи, які являють собою безкінечний стальний канат, на якому нанизані шайбоподібні скребки з дистанційними гумовими пальцями, крім того робочі елементи по всій робочій довжині S лежать на опорних полицях, а на рамі встановлені натяжні шківи, а на валах блоків ведучих шківів встановлені привідні зірочки, крім цього блоки ведучих шківів обертаються в протилежні сторони з різними кутовими швидкостями ω>ώ.
Текст

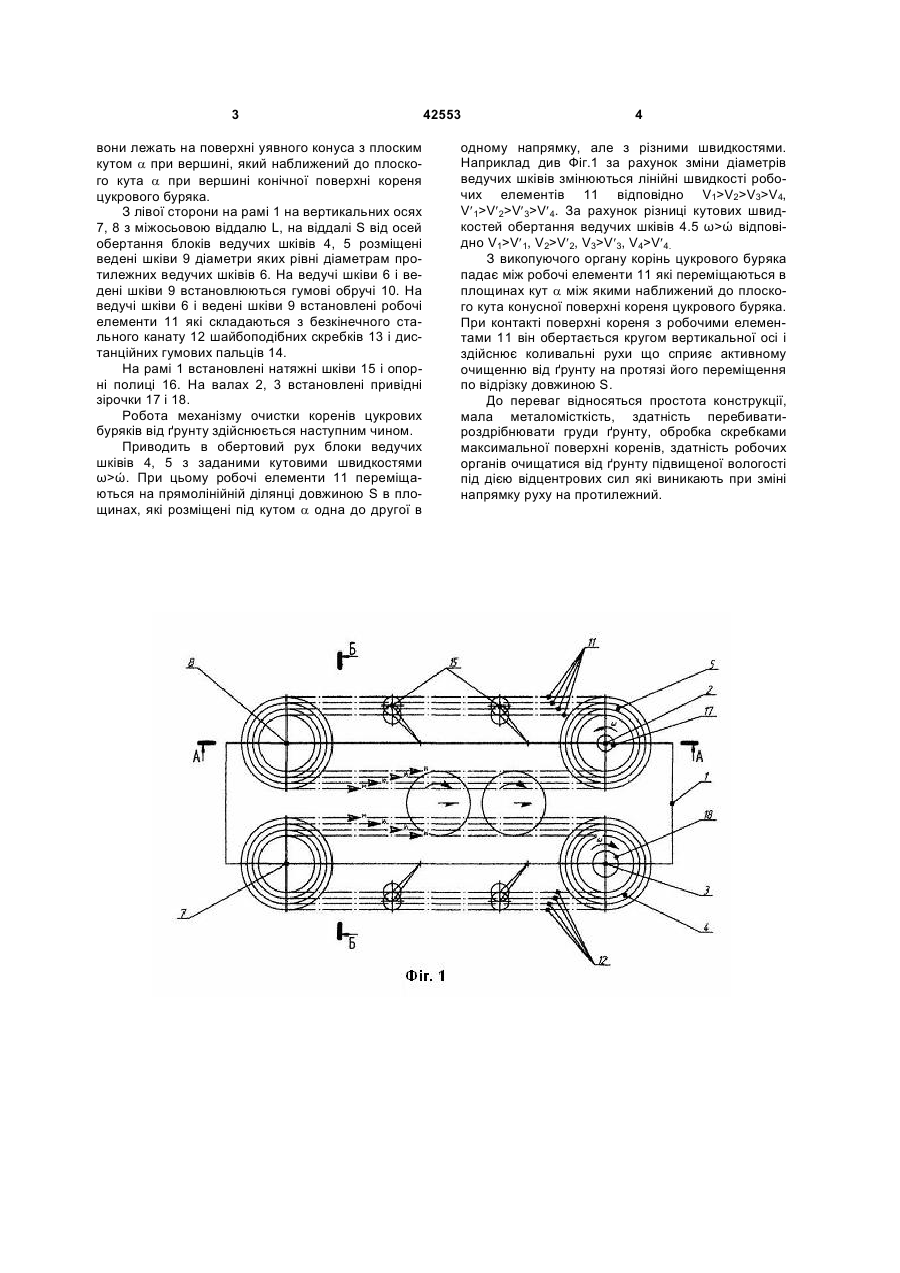

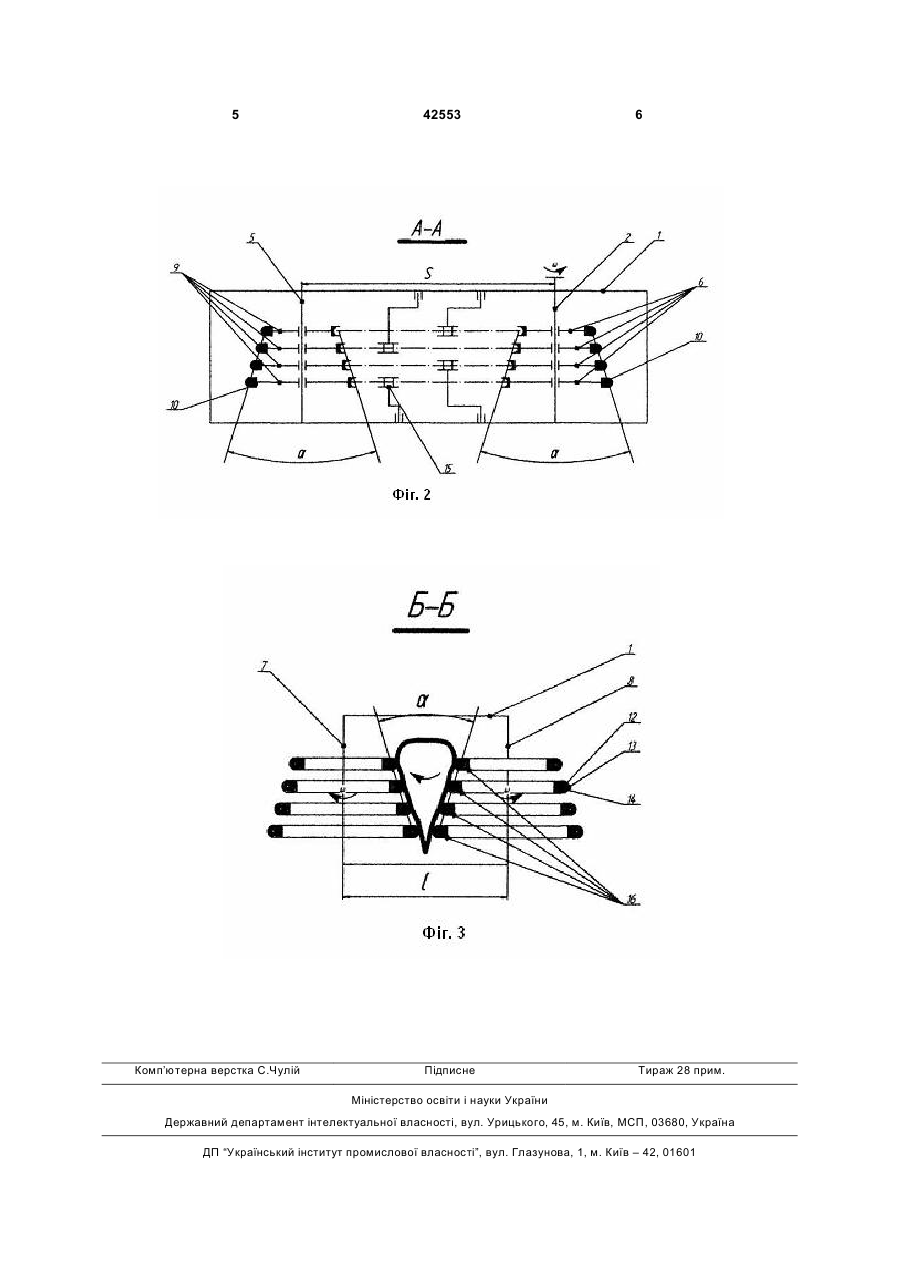

Механізм очистки коренів цукрових буряків, що містить раму, блоки ведучих шківів, ведені шківи, робочі елементи, опорні полиці, натяжні шківи, привідні зірочки, який відрізняється тим, що з правої сторони на рамі вертикально з міжосьовою 3 вони лежать на поверхні уявного конуса з плоским кутом a при вершині, який наближений до плоского кута a при вершині конічної поверхні кореня цукрового буряка. З лівої сторони на рамі 1 на вертикальних осях 7, 8 з міжосьовою віддалю L, на віддалі S від осей обертання блоків ведучих шківів 4, 5 розміщені ведені шківи 9 діаметри яких рівні діаметрам протилежних ведучих шківів 6. На ведучі шківи 6 і ведені шківи 9 встановлюються гумові обручі 10. На ведучі шківи 6 і ведені шківи 9 встановлені робочі елементи 11 які складаються з безкінечного стального канату 12 шайбоподібних скребків 13 і дистанційних гумових пальців 14. На рамі 1 встановлені натяжні шківи 15 і опорні полиці 16. На валах 2, 3 встановлені привідні зірочки 17 і 18. Робота механізму очистки коренів цукрових буряків від ґрунту здійснюється наступним чином. Приводить в обертовий рух блоки ведучих шківів 4, 5 з заданими кутовими швидкостями ω>ώ. При цьому робочі елементи 11 переміщаються на прямолінійній ділянці довжиною S в площинах, які розміщені під кутом a одна до другої в 42553 4 одному напрямку, але з різними швидкостями. Наприклад див Фіг.1 за рахунок зміни діаметрів ведучих шківів змінюються лінійні швидкості робочих елементів 11 відповідно V1>V2>V3>V4, V¢1>V¢2>V¢3>V¢4. За рахунок різниці кутових швидкостей обертання ведучих шківів 4.5 ω>ώ відповідно V1>V¢1, V2>V¢2, V3>V¢3, V4>V¢4. З викопуючого органу корінь цукрового буряка падає між робочі елементи 11 які переміщаються в площинах кут a між якими наближений до плоского кута конусної поверхні кореня цукрового буряка. При контакті поверхні кореня з робочими елементами 11 він обертається кругом вертикальної осі і здійснює коливальні рухи що сприяє активному очищенню від ґрунту на протязі його переміщення по відрізку довжиною S. До переваг відносяться простота конструкції, мала металомісткість, здатність перебиватироздрібнювати груди ґрунту, обробка скребками максимальної поверхні коренів, здатність робочих органів очищатися від ґрунту підвищеної вологості під дією відцентрових сил які виникають при зміні напрямку руху на протилежний. 5 Комп’ютерна верстка C.Чулій 42553 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism for cleaning sugar beet roots
Автори англійськоюPavliskyi Vasyl Mykhailovych, Klendii Mykola Bohdanovych, Lohush Ivan Volodymyrovych, Hnatio Mykhaylo Vasyliovych, Hnatio Petro Mykhailovych, Flionts Ihor Volodymyrovych, Chvartatskyi Ihor Ivanovych
Назва патенту російськоюМеханизм очистки корней сахарной свеклы
Автори російськоюПавлиский Василий Михайлович, Клендий Николай Богданович, Логуш Иван Владимирович, Гнатьо Михаил Васильевич, Гнатьо Петр Михайлович, Флёнц Игорь Владимирович, Чвартацкий Игорь Иванович
МПК / Мітки
МПК: A01D 33/00
Мітки: буряків, цукрових, очистки, коренів, механізм
