Валок до валкових машин для переробки полімеровмісних матеріалів

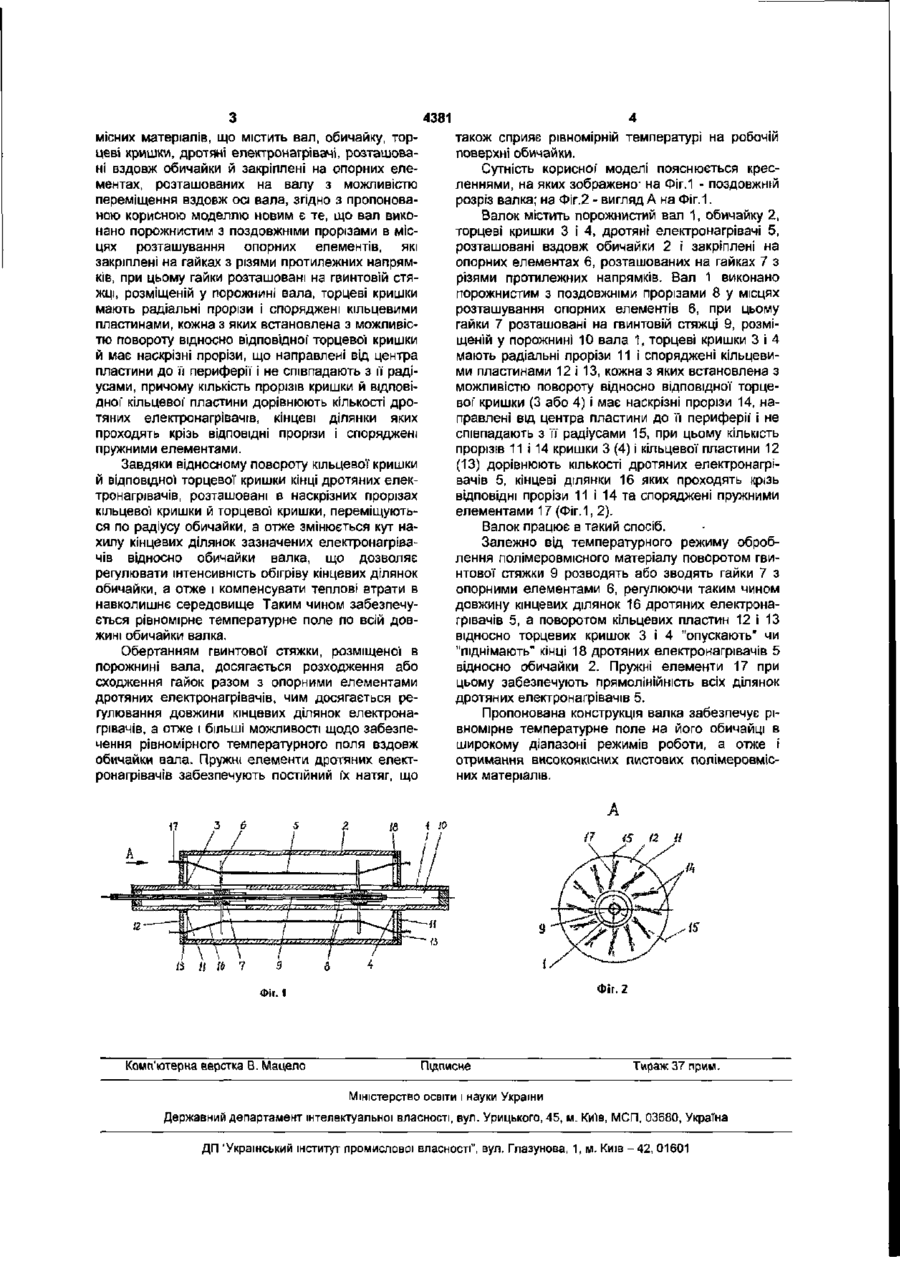

Валок до валкових машин для переробки полімеровмісних матеріалів, що містить вал, обичайку, торцеві кришки, дротяні електронагрівачі, розташовані вздовж обичайки й закріплені на опорних елементах, розташованих на валу з можливістю переміщення вздовж осі вала, який відрізняється Корисна модель належить до полімеропереробного обладнання, зокрема до робочих органів валкових машин (вальців, каландрів, валкових головок екструдерів, барабанів для термообробки листових матеріалів) і може бути використана в технологічних лініях з виробництва листових і рулонних полімеровмісних матеріалів. Відомий валок до валкових машин для переробки полімеровмісних матеріалів, що містить вал, обичайку, торцеві кришки, кільцеві електронагрівачі, розташовані вздовж обичайки й закріплені на опорних елементах, розташованих на валу з можливістю переміщення вздовж осі вала, при цьому вал виконано складеним з частин, кількість яких відповідає кількості кільцевих електронагрівачів [ас. СРСР №1360995, МПК4 В29В7/82, заявл. 23.06 1986, опубл.23 12.1987]. Цей валок забезпечує ефективний і рівномірний обігрів обичайки лише за умови незначної її довжини: при довжині обичайки понад 1,8...2,0м конструкція валка стає занадто складною й ненадійною. Крім того, в цьому разі також не забезпечується рівномірне температурне поле на робочій поверхні обичайки. Найбільш близьким за технічною сутністю до пропонованого технічного рішення є валок до валкових машин для переробки полімеровмісних матеріалів, що містить вал, обичайку, торцеві кришки, дротяні електронагрівачі, розташовані вздовж тим, що вал виконано порожнистим з поздовжніми прорізами в місцях розташування опорних елементів, які закріплені на гайках з різями протилежних напрямків, при цьому гайки розташовані на гвинтовій стяжці, розміщеній у порожнині вала, торцеві кришки мають радіальні прорізи і оснащені кільцевими пластинами, кожна з яких встановлена з можливістю повороту відносно відповідної торцевої' кришки й має наскрізні прорізи, що направлені від центра пластини до м периферії і не співпадають з її радіусами, причому кількість прорізів кришки й відповідної кільцевої пластини дорівнює кількості дротяних електронагрівачів, кінцеві ділянки яких проходять через відповідні прорізи і оснащені пружними елементами. обичайки й закріплені на опорних елементах, розташованих на валу з можливістю переміщення вздовж осі вала [а.с. СРСР №903144, МПКЗ В29В1/08, заявл 18.06 1980, опубл.07.02.1982]. Зазначений валок дозволяє компенсувати зміну довжини дротяних електронагрівачів унаслідок зміни їхньої температури, проте паралельне розташування електронагрівачів і обичайки не забезпечує рівномірного температурного поля на її робочій поверхні внаслідок більш інтенсивних, ніж у центрі, теплових втрат з кінцевих ділянок обичайки, що погіршує якість отримуваного матеріалу або змушує суттєво зменшувати ширину цього отримуваного порівняно з довжиною обичайки валка В основу корисної моделі покладено задачу вдосконалення валка до валкових машин для переробки полімеровмісних матеріалів, в якому нове конструктивне виконання опорних елементів дротяних електронагрівачів, а також торцевих кришок валка, забезпечує компенсацію інтенсивних теплових втрат поблизу кінцевих ділянок обичайки за різних умов проведення процесу, а отже - рівномірне температурне поле на робочій поверхні обичайки по всій її довжині, що дозволяє обробляти матеріали, ширина яких відповідає довжині обичайки валка. Поставлена задача вирішується тим, що у валку до валкових машин для переробки полімеров 00 00 4381 місних матеріалів, що містить вал, обичайку, торцеві кришки, дротяні електронагрівачі, розташовані вздовж обичайки й закріплені на опорних елементах, розташованих на валу з можливістю переміщення вздовж осі вала, згідно з пропонованою корисною моделлю новим є те, що вал виконано порожнистим з поздовжніми прорізами в місцях розташування опорних елементів, які закріплені на гайках з різями протилежних напрямків, при цьому гайки розташовані на гвинтовій стяжці, розміщеній у порожнині вала, торцеві кришки мають радіальні прорізи і споряджені кільцевими пластинами, кожна з яких встановлена з можливістю повороту відносно відповідної" торцевої кришки й має наскрізні прорізи, що направлені від центра пластини до її периферії і не співпадають з її радіусами, причому кількість прорізів кришки й відповідної' кільцевої' пластини дорівнюють кількості дротяних електронагрівачів, кінцеві ділянки яких проходять крізь відповідні прорізи і споряджені пружними елементами. Завдяки відносному повороту кільцевої кришки й відповідної торцевої кришки кінці дротяних електронагрівачів, розташовані в наскрізних прорізах кільцевої кришки й торцевої кришки, переміщуються по радіусу обичайки, а отже змінюється кут нахилу кінцевих ділянок зазначених електронагрівачів відносно обичайки валка, що дозволяє регулювати інтенсивність обігріву кінцевих ділянок обичайки, а отже і компенсувати теплові втрати в навколишнє середовище Таким чином забезпечується рівномірне температурне поле по всій довжині обичайки валка. Обертанням гвинтової стяжки, розміщеної в порожнині вала, досягається розходження або сходження гайок разом з опорними елементами дротяних електронагрівачів, чим досягається регулювання довжини кінцевих ділянок електронагрівачів, а отже і більші можливості щодо забезпечення рівномірного температурного поля вздовж обичайки вала. Пружні елементи дротяних електронагрівачів забезпечують постійний їх натяг, що t \ \ \ п іь 7 також сприяє рівномірній температурі на робочій поверхні обичайки. Сутність корисної' моделі пояснюється крес1 леннями, на яких зображено на Фіг.1 - поздовжній розріз валка; на Фіг.2 - виглядА на Фіг. 1. Валок містить порожнистий вал 1, обичайку 2, торцеві кришки З І 4, дротяні електронагрівачі 5, розташовані вздовж обичайки 2 і закріплені на опорних елементах б, розташованих на гайках 7 з різями протилежних напрямків. Вал 1 виконано порожнистим з поздовжніми прорізами 8 у місцях розташування опорних елементів 6, при цьому гайки 7 розташовані на гвинтовій стяжці 9, розміщеній у порожнині 10 вала 1, торцеві кришки 3 і 4 мають радіальні прорізи 11 і споряджені кільцевими пластинами 12 і 13, кожна з яких встановлена з можливістю повороту відносно відповідної торцевої' кришки (3 або 4) і має наскрізні прорізи 14, направлені від центра пластини до її периферії' і не співпадають з її радіусами 15, при цьому кількість прорізів 11 і 14 кришки 3 (4) і кільцевої пластини 12 (13) дорівнюють кількості дротяних електронагрівачів 5, кінцеві ділянки 16 яких проходять крізь відповідні прорізи 11 і 14 та споряджені пружними елементами 17 (Фіг. 1, 2). Валок працює в такий спосіб. Залежно від температурного режиму оброблення полімеровмісного матеріалу поворотом гвинтової стяжки 9 розводять або зводять гайки 7 з опорними елементами 6, регулюючи таким чином довжину кінцевих ділянок 16 дротяних електронагрівачів 5, а поворотом кільцевих пластин 12 і 13 відносно торцевих кришок З І 4 "опускають" чи "піднімають" кінці 18 дротяних електронагрівачів 5 відносно обичайки 2. Пружні елементи 17 при цьому забезпечують прямолінійність всіх ділянок дротяних електронагрівачів 5. Пропонована конструкція валка забезпечує рівномірне температурне поле на його обичайці в широкому діапазоні режимів роботи, а отже і отримання високоякісних листових полімеровмісних матеріалів. і з Фіг.2 Фіг.1 Комп'ютерна верстка В. Мацепо Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вуп. Глазунова, 1, м. Київ - 4 2 , 01601
