Ланцюгово-прутковий транспортер

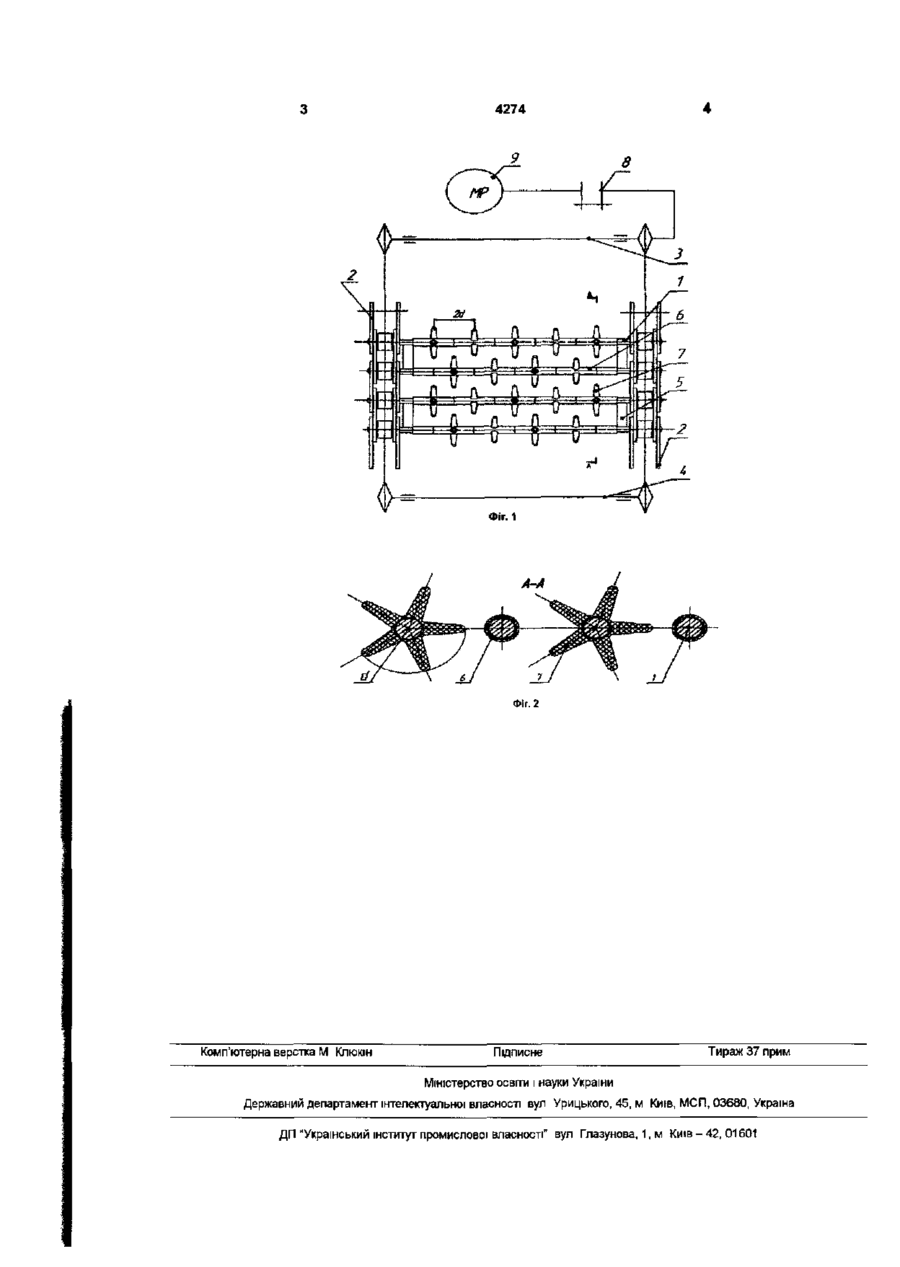

Ланцюгово-прутковий транспортер, який містить два паралельно розташовані безкінечні вту лково-роликові ланцюги, з'єднані між собою прутками, що є віссю ланцюгів і несучим полотном транспортера, який відрізняється тим, що на кожен пруток транспортера встановлені обертові зірочки з кроком у два їх діаметри 2d, із зміщенням через один пруток вздовж його осі на половину кроку, з не менш ніж трьома променями у вигляді конічних заокруглених у верхівці гумових пальчиків Винахід належить до області загального машинобудування, зокрема, до транспортувальносепарувальних органів машин для збирання коренебульбоплодів і може бути використаним при виготовленні ланцюгово-пруткових транспортерів ВІДОМІ транспортери збиральних машин, які містять два паралельно-розташовані безкінечні втулково-роликові ланцюги, з'єднані між собою прутками, що одночасно є віссю ланцюгів і несучим полотном транспортера Прутки рівномірно розташовані в одній площині на відстані один від одного рівному кроку ланцюгів (СВЕКЛОПОГРУЗЧИК СПС-4,2 Технические требования на ремонт -Москва, 1986 -73с ) Недоліком загальноприйнятої конструкції слід вважати пошкодження коренебульбоплодів при контакті їх із металевою поверхнею прутків і недостатнє їх очищення від грунту Винаходом ставиться завдання усунути травмування коренебульбоплодів і підвищити сепарувальну здатність транспортера Поставлене винаходом завдання досягається тим що ланцюгово-прутковий транспортер, який містить два паралельно-розташовані безкінечні втулково-роликові ланцюги з'єднані між собою прутками, що є віссю ланцюгів і несучим полотном транспортера, згідно винаходу, на кожен пруток транспортера встановлені обертові зірочки з кроком у два їх діаметри 2d, із зміщенням через один пруток вздовж його осі на половину кроку з не менш ніж трьома променями у вигляді конічних заокруглених у верхівці гумових пальчиків Робоче полотно утворене гумовими пальчика ми зірочок, які сприймають на себе і амортизують ударні навантаження коренебульбоплодів, знижуючи їх пошкодження і зчищують грунт з поверхні вороху На фіг 1 зображено загальний вигляд транспортера, вигляд зверху, на фіг 2 - розріз А - А Полотно транспортера складене з прутків 1, двох втулково-роликових ланцюгів 2, що з'єднують прутки в полотно Полотно має замкнутий контур і надіте на приводний 3 і ведений 4 вал з ВІДПОВІДНИМ натягом Прутки 1 папарно з'єднані між собою пластинами 5, що обмежують поперечний рух зірочок 6, які вільно обертаються навколо власної осі - прутка 1 Кожен промінь зірочки 6 являє собою конічний гумовий пальчик 7, заокруглений у верхівці Висота пальчиків 7, підібрана з урахуванням того, щоб зірочка 6 вільно проверталась навколо прутка 1, а товщина пальчика 7 у контактній зоні і його заокруглення не були причиною пошкодженнь коренебульбоплода За допомогою приводного вала 3 і муфти 8, від мотора-редуктора 9 полотно приводиться в рух Коренебульбоплоди (на фігурі не показані} рухаються полотном транспортера і одночасно очищуються від залишків грунту, який зчищується пальчиками 7 з поверхні вороха, і просипається в щілини між прутками 1 Завдяки контакту коренебульбоплода з гумовими пальчиками і випадковим потраплянням їх в западини на його поверхні відбувається ефективне його очищення, а також додаткове самоочищення робочої поверхні транспортера під час провертання зірочки навколо власної осі 1 4274 Фіг. 1 Фіг. 2 Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності" вул Глазунова, 1, м Київ-42, 01601
