Пристрій захисту послідовного резонансного інвертора з відкритим входом від перенапруг

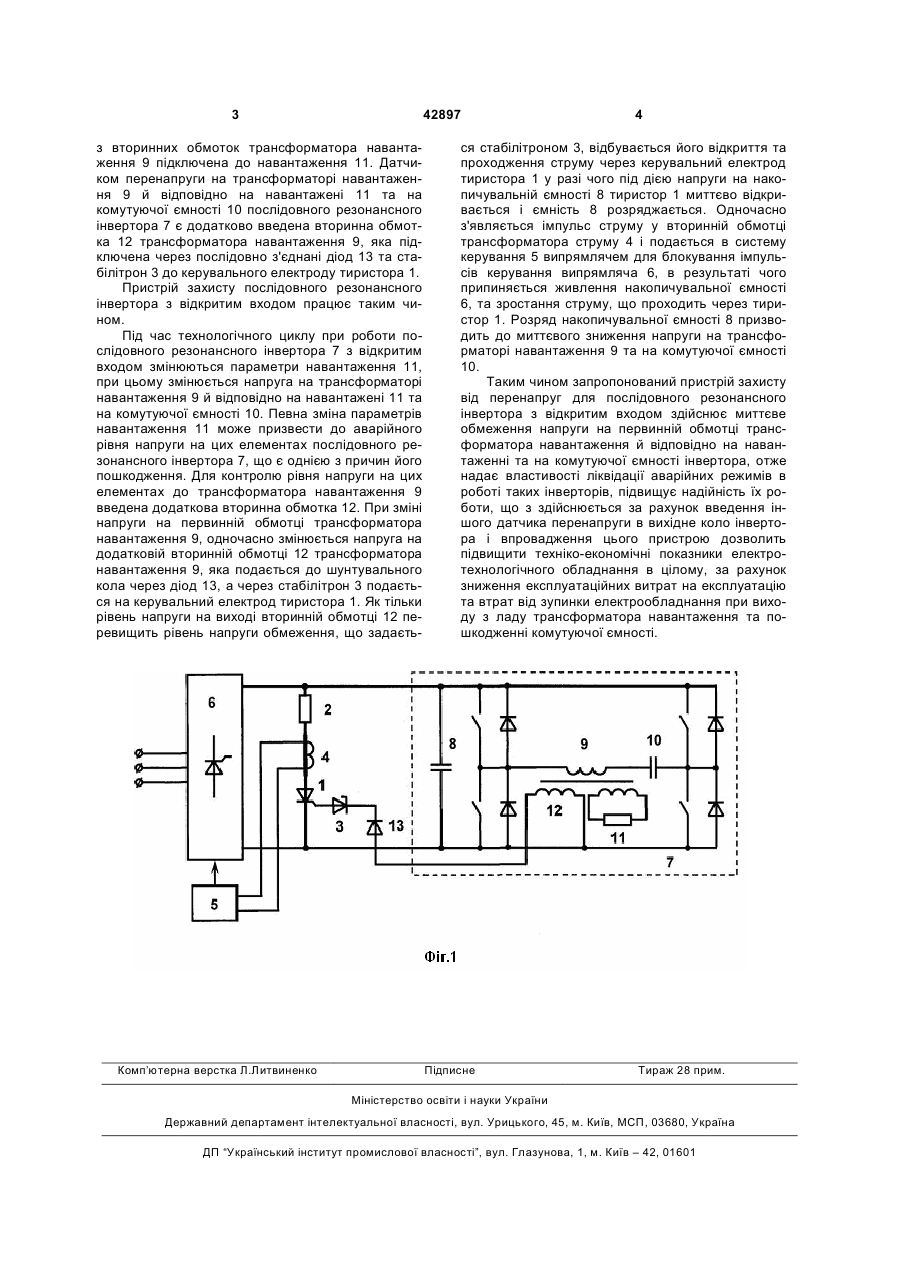

Пристрій захисту послідовного резонансного інвертора з відкритим входом від перенапруг, що 3 42897 з вторинних обмоток трансформатора навантаження 9 підключена до навантаження 11. Датчиком перенапруги на трансформаторі навантаження 9 й відповідно на навантажені 11 та на комутуючої ємності 10 послідовного резонансного інвертора 7 є додатково введена вторинна обмотка 12 трансформатора навантаження 9, яка підключена через послідовно з'єднані діод 13 та стабілітрон 3 до керувального електроду тиристора 1. Пристрій захисту послідовного резонансного інвертора з відкритим входом працює таким чином. Під час технологічного циклу при роботи послідовного резонансного інвертора 7 з відкритим входом змінюються параметри навантаження 11, при цьому змінюється напруга на трансформаторі навантаження 9 й відповідно на навантажені 11 та на комутуючої ємності 10. Певна зміна параметрів навантаження 11 може призвести до аварійного рівня напруги на цих елементах послідовного резонансного інвертора 7, що є однією з причин його пошкодження. Для контролю рівня напруги на цих елементах до трансформатора навантаження 9 введена додаткова вторинна обмотка 12. При зміні напруги на первинній обмотці трансформатора навантаження 9, одночасно змінюється напруга на додатковій вторинній обмотці 12 трансформатора навантаження 9, яка подається до шунтувального кола через діод 13, а через стабілітрон 3 подається на керувальний електрод тиристора 1. Як тільки рівень напруги на виході вторинній обмотці 12 перевищить рівень напруги обмеження, що задаєть Комп’ютерна верстка Л.Литвиненко 4 ся стабілітроном 3, відбувається його відкриття та проходження струму через керувальний електрод тиристора 1 у разі чого під дією напруги на накопичувальній ємності 8 тиристор 1 миттєво відкривається і ємність 8 розряджається. Одночасно з'являється імпульс струму у вторинній обмотці трансформатора струму 4 і подається в систему керування 5 випрямлячем для блокування імпульсів керування випрямляча 6, в результаті чого припиняється живлення накопичувальної ємності 6, та зростання струму, що проходить через тиристор 1. Розряд накопичувальної ємності 8 призводить до миттєвого зниження напруги на трансформаторі навантаження 9 та на комутуючої ємності 10. Таким чином запропонований пристрій захисту від перенапруг для послідовного резонансного інвертора з відкритим входом здійснює миттєве обмеження напруги на первинній обмотці трансформатора навантаження й відповідно на навантаженні та на комутуючої ємності інвертора, отже надає властивості ліквідації аварійних режимів в роботі таких інверторів, підвищує надійність їх роботи, що з здійснюється за рахунок введення іншого датчика перенапруги в вихідне коло інвертора і впровадження цього пристрою дозволить підвищити техніко-економічні показники електротехнологічного обладнання в цілому, за рахунок зниження експлуатаційних витрат на експлуатацію та втрат від зупинки електрообладнання при виходу з ладу трансформатора навантаження та пошкодженні комутуючої ємності. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
