Спектральний акустичний спосіб виявлення порушень цілісності бетонних конструкцій

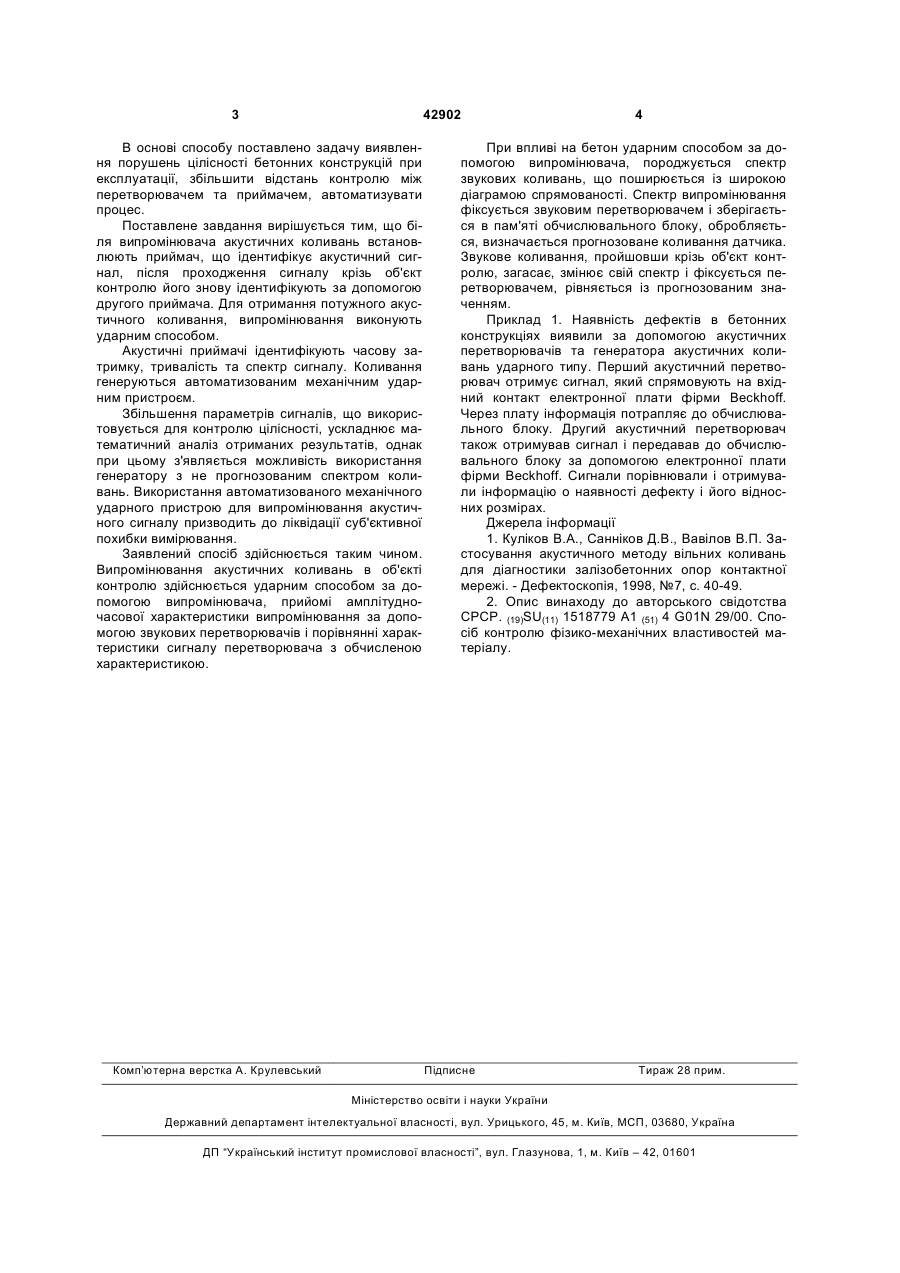

Спектральний акустичний спосіб виявлення порушень цілісності бетонних конструкцій, що полягає в порушенні в досліджуваному матеріалі 3 42902 В основі способу поставлено задачу виявлення порушень цілісності бетонних конструкцій при експлуатації, збільшити відстань контролю між перетворювачем та приймачем, автоматизувати процес. Поставлене завдання вирішується тим, що біля випромінювача акустичних коливань встановлюють приймач, що ідентифікує акустичний сигнал, після проходження сигналу крізь об'єкт контролю його знову ідентифікують за допомогою другого приймача. Для отримання потужного акустичного коливання, випромінювання виконують ударним способом. Акустичні приймачі ідентифікують часову затримку, тривалість та спектр сигналу. Коливання генеруються автоматизованим механічним ударним пристроєм. Збільшення параметрів сигналів, що використовується для контролю цілісності, ускладнює математичний аналіз отриманих результатів, однак при цьому з'являється можливість використання генератору з не прогнозованим спектром коливань. Використання автоматизованого механічного ударного пристрою для випромінювання акустичного сигналу призводить до ліквідації суб'єктивної похибки вимірювання. Заявлений спосіб здійснюється таким чином. Випромінювання акустичних коливань в об'єкті контролю здійснюється ударним способом за допомогою випромінювача, прийомі амплітудночасової характеристики випромінювання за допомогою звукових перетворювачів і порівнянні характеристики сигналу перетворювача з обчисленою характеристикою. Комп’ютерна верстка А. Крулевський 4 При впливі на бетон ударним способом за допомогою випромінювача, породжується спектр звукових коливань, що поширюється із широкою діаграмою спрямованості. Спектр випромінювання фіксується звуковим перетворювачем і зберігається в пам'яті обчислювального блоку, обробляється, визначається прогнозоване коливання датчика. Звукове коливання, пройшовши крізь об'єкт контролю, загасає, змінює свій спектр і фіксується перетворювачем, рівняється із прогнозованим значенням. Приклад 1. Наявність дефектів в бетонних конструкціях виявили за допомогою акустичних перетворювачів та генератора акустичних коливань ударного типу. Перший акустичний перетворювач отримує сигнал, який спрямовують на вхідний контакт електронної плати фірми Beckhoff. Через плату інформація потрапляє до обчислювального блоку. Другий акустичний перетворювач також отримував сигнал і передавав до обчислювального блоку за допомогою електронної плати фірми Beckhoff. Сигнали порівнювали і отримували інформацію о наявності дефекту і його відносних розмірах. Джерела інформації 1. Куліков В.А., Санніков Д.В., Вавілов В.П. Застосування акустичного методу вільних коливань для діагностики залізобетонних опор контактної мережі. - Дефектоскопія, 1998, №7, с. 40-49. 2. Опис винаходу до авторського свідотства СРСР. (19)SU(11) 1518779 A1 (51) 4 G01N 29/00. Спосіб контролю фізико-механічних властивостей матеріалу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
