Установка для сушіння гофрованого картону

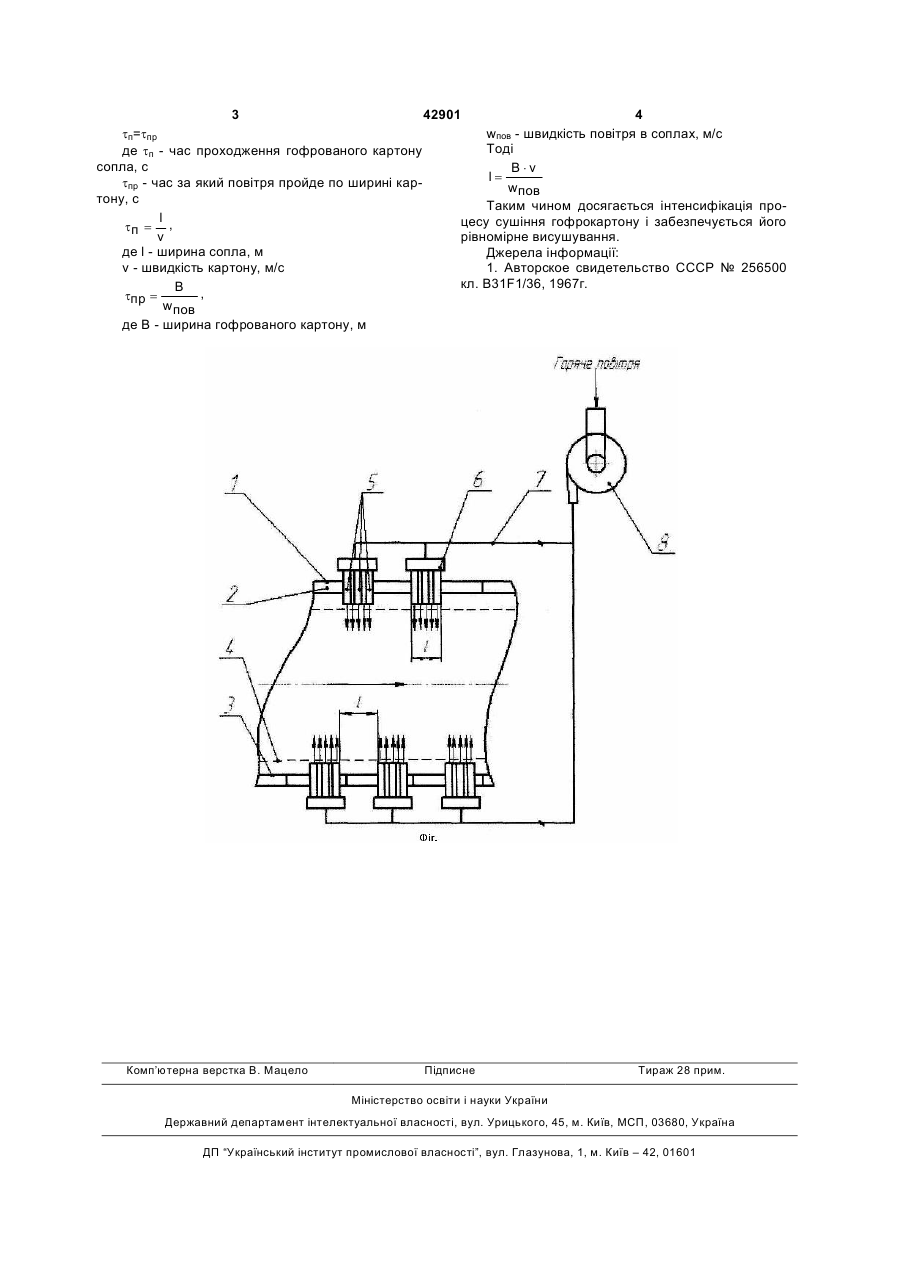

Установка для сушіння гофрованого картону, що містить стіл з сушильними плитами, транспортер з сукном для транспортування картону і щі линні сопла для поперечної продувки пазів гофрованого картону, яка відрізняється тим, що сопла розміщені ділянками з двох боків сушильного стола в шаховому порядку з кроком, величину якого вибрано з умови B×n l= , wпов де І - крок між соплами, м; В - ширина гофрованого картону, м; ν - швидкість руху картону, м/с; wпов - швидкість повітря в соплах, м/с. Корисна модель відноситься до сушіння гофрованого картону при його виробництві і може бути використаним в целюлозно-паперовій промисловості. Найбільш близьким аналогом є установка для сушіння гофрованого картону по а.с. № 256500 [1], що містить стіл з сушильними плитами, транспортер з сукном для охолодження картону і пристрій для нагрівання і охолодження повітря, колектори для поперечного продування пазів картону, які оснащені щілинними соплами і регулюються пристроєм у вигляді кількох перфорованих труб з вбудованими дроселюючими пристроями. Одним з недоліків даної конструкції є те, що поперечна продувка пазів здійснюється лише з однієї сторони полотна гофрованого картону, що призводить до нерівномірного висушування гофрокартону та його деформації. В основу корисної моделі поставлено задачу вдосконалення установки для сушіння гофрованого картону з метою забезпечення рівномірного висушування картону. Поставлена задача вирішується тим, що в установці для сушіння гофрованого картону, що містить стіл з сушильними плитами, транспортер з сукном для транспортування картону і щілинні сопла для поперечної продувки пазів гофрованого картону новим є те, що сопла розміщені ділянками з двох боків сушильного стола в шаховому порядку з кроком величину якого вибрано з умови B×v , wпов де l - крок між соплами, м; В - ширина гофрованого картону, м; v - швидкість картону, м/с; wпов - швидкість повітря в соплах, м/с. Суть корисної моделі пояснюється кресленням (фіг.) на якому зображено схему установки для сушіння гофрокартону. Установка для сушіння гофрованого картону містить стіл 1 з сушильними плитами 2, транспортер з сукном для транспортування 3 картону 4 і щілинні сопла 5 для продувки пазів картону з обох сторін гофрокартону в шаховому порядку з кроком величина якого забезпечує наскрізний протік повітря через ширину картону, за час його проходження ділянки сопел, які з'єднані між собою колектором і повітропроводом 7, що нагнітається вентилятором 8. Установка працює наступним чином. Гофрований картон після проклеювання потрапляє на сушильний стіл 1, де він нагрівається і висушується за рахунок випаровування води з картону, рухаючись по плитам. Гарячий агент, наприклад гаряче повітря, нагнітається вентилятором 8 в повітропровід 7 в щілинні сопла 5 з обох сторін в пази гофрованого картону. Щілинні сопла встановлені з двох боків сушильного стола в шаховому порядку ділянками довжиною 1 з кроком 1. (19) UA (11) 42901 (13) U l= 3 42901 4 wпов - швидкість повітря в соплах, м/с tп=tпр Тоді де tп - час проходження гофрованого картону сопла, с B×v l= tпр - час за який повітря пройде по ширині карwпов тону, с Таким чином досягається інтенсифікація проl цесу сушіння гофрокартону і забезпечується його , tп = v рівномірне висушування. де l - ширина сопла, м Джерела інформації: v - швидкість картону, м/с 1. Авторское свидетельство СССР № 256500 кл. В31F1/36, 1967г. B , tпр = wпов де В - ширина гофрованого картону, м Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
