Пристрій ультразвукового розпилення рідини

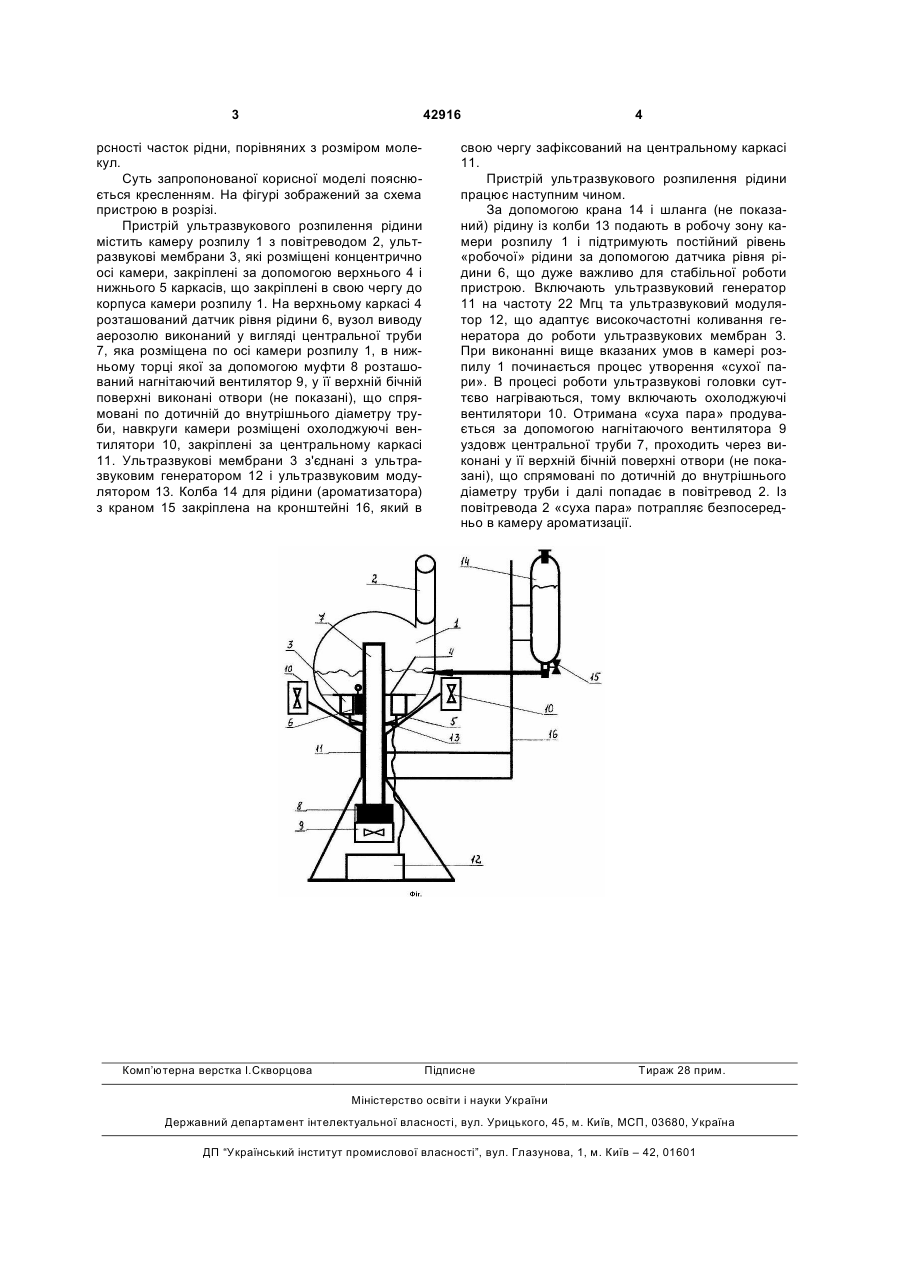

1. Пристрій ультразвукового розпилення рідини, що містить ультразвуковий генератор, камеру 3 42916 рсності часток рідни, порівняних з розміром молекул. Суть запропонованої корисної моделі пояснюється кресленням. На фігурі зображений за схема пристрою в розрізі. Пристрій ультразвукового розпилення рідини містить камеру розпилу 1 з повітреводом 2, ультразвукові мембрани 3, які розміщені концентрично осі камери, закріплені за допомогою верхнього 4 і нижнього 5 каркасів, що закріплені в свою чергу до корпуса камери розпилу 1. На верхньому каркасі 4 розташований датчик рівня рідини 6, вузол виводу аерозолю виконаний у вигляді центральної труби 7, яка розміщена по осі камери розпилу 1, в нижньому торці якої за допомогою муфти 8 розташований нагнітаючий вентилятор 9, у її верхній бічній поверхні виконані отвори (не показані), що спрямовані по дотичній до внутрішнього діаметру труби, навкруги камери розміщені охолоджуючі вентилятори 10, закріплені за центральному каркасі 11. Ультразвукові мембрани 3 з'єднані з ультразвуковим генератором 12 і ультразвуковим модулятором 13. Колба 14 для рідини (ароматизатора) з краном 15 закріплена на кронштейні 16, який в Комп’ютерна верстка І.Скворцова 4 свою чергу зафіксований на центральному каркасі 11. Пристрій ультразвукового розпилення рідини працює наступним чином. За допомогою крана 14 і шланга (не показаний) рідину із колби 13 подають в робочу зону камери розпилу 1 і підтримують постійний рівень «робочої» рідини за допомогою датчика рівня рідини 6, що дуже важливо для стабільної роботи пристрою. Включають ультразвуковий генератор 11 на частоту 22 Мгц та ультразвуковий модулятор 12, що адаптує високочастотні коливання генератора до роботи ультразвукових мембран 3. При виконанні вище вказаних умов в камері розпилу 1 починається процес утворення «сухої пари». В процесі роботи ультразвукові головки суттєво нагріваються, тому включають охолоджуючі вентилятори 10. Отримана «суха пара» продувається за допомогою нагнітаючого вентилятора 9 уздовж центральної труби 7, проходить через виконані у її верхній бічній поверхні отвори (не показані), що спрямовані по дотичній до внутрішнього діаметру труби і далі попадає в повітревод 2. Із повітревода 2 «суха пара» потрапляє безпосередньо в камеру ароматизації. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
