Оптоелектронний логічний елемент і-ні
Номер патенту: 42952
Опубліковано: 27.07.2009
Автори: Лисенко Геннадій Леонідович, Мялківська Ірина Володимирівна, Михайленко Максим Іванович
Формула / Реферат
Оптоелектронний логічний елемент І-НІ, що містить джерело живлення та два інформаційних оптичних входи, який відрізняється тим, що він містить подвійний діод, електроабсорбційний модулятор, резистор, оптичний вихід оптоелектронного логічного елемента І-НІ та оптичний вхід, який є оптичним входом електроабсорбційного модулятора, оптичний вихід якого є оптичним виходом оптоелектронного логічного елемента І-НІ, причому електричні входи паралельно з'єднаних подвійного діода та електроабсорбційного модулятора з'єднані з резистором, їх електричні виходи підключені до джерела живлення, а два інформаційні оптичні входи є оптичними входами подвійного діода.
Текст

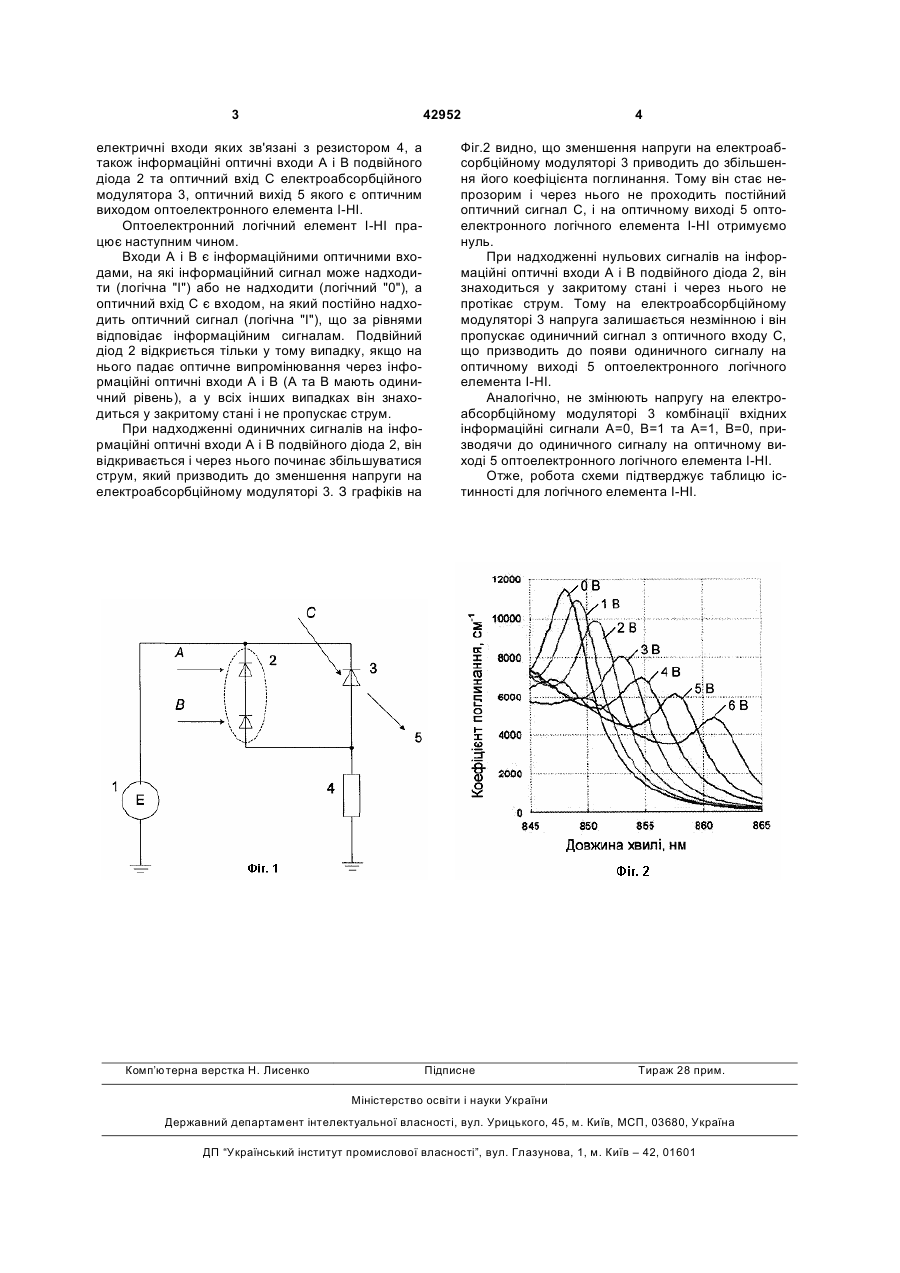

Оптоелектронний логічний елемент І-НІ, що містить джерело живлення та два інформаційних оптичних входи, який відрізняється тим, що він 3 42952 електричні входи яких зв'язані з резистором 4, а також інформаційні оптичні входи А і В подвійного діода 2 та оптичний вхід С електроабсорбційного модулятора 3, оптичний вихід 5 якого є оптичним виходом оптоелектронного елемента I-НІ. Оптоелектронний логічний елемент І-HI працює наступним чином. Входи А і В є інформаційними оптичними входами, на які інформаційний сигнал може надходити (логічна "І") або не надходити (логічний "0"), а оптичний вхід С є входом, на який постійно надходить оптичний сигнал (логічна "І"), що за рівнями відповідає інформаційним сигналам. Подвійний діод 2 відкриється тільки у тому випадку, якщо на нього падає оптичне випромінювання через інформаційні оптичні входи А і В (А та В мають одиничний рівень), а у всіх інших випадках він знаходиться у закритому стані і не пропускає струм. При надходженні одиничних сигналів на інформаційні оптичні входи А і В подвійного діода 2, він відкривається і через нього починає збільшуватися струм, який призводить до зменшення напруги на електроабсорбційному модуляторі 3. З графіків на Комп’ютерна верстка Н. Лиcенко 4 Фіг.2 видно, що зменшення напруги на електроабсорбційному модуляторі 3 приводить до збільшення його коефіцієнта поглинання. Тому він стає непрозорим і через нього не проходить постійний оптичний сигнал С, і на оптичному виході 5 оптоелектронного логічного елемента І-НІ отримуємо нуль. При надходженні нульових сигналів на інформаційні оптичні входи А і В подвійного діода 2, він знаходиться у закритому стані і через нього не протікає струм. Тому на електроабсорбційному модуляторі 3 напруга залишається незмінною і він пропускає одиничний сигнал з оптичного входу С, що призводить до появи одиничного сигналу на оптичному виході 5 оптоелектронного логічного елемента І-НІ. Аналогічно, не змінюють напругу на електроабсорбційному модуляторі 3 комбінації вхідних інформаційні сигнали А=0, В=1 та А=1, В=0, призводячи до одиничного сигналу на оптичному виході 5 оптоелектронного логічного елемента І-HI. Отже, робота схеми підтверджує таблицю істинності для логічного елемента І-НІ. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOptoelectronic logical element and-not
Автори англійськоюLysenko Hennadii Leonidovych, Mialkovska Iryna Volodymyrivna, Mykhailenko Maksym Ivanovych
Назва патенту російськоюОптоелектронний логический элемент и-не
Автори російськоюЛысенко Геннадий Леонидович, Мялковска Ирина Владимировна, Михайленко Максим Иванович
МПК / Мітки
МПК: G09G 3/04
Мітки: елемент, логічний, і-ні, оптоелектронний
