Пристрій виділення контуру на основі низькочастотної фільтрації
Номер патенту: 42953
Опубліковано: 27.07.2009
Автори: Білинський Володимир Йосипович, Білинський Йосип Йосипович
Формула / Реферат
Пристрій виділення контуру на основі низькочастотної фільтрації, що містить два низькочастотні фільтри, схему віднімання, який відрізняється тим, що в нього введено послідовно розташовані та електрично з'єднані пристрій введення, пристрій виведення, блок двопортової пам'яті, входи якого пов'язані з виходами пристрою введення, а виходи пов'язані з входами низькочастотних фільтрів, виходи яких пов'язані з входами схеми віднімання, вихід якої пов'язаний з входом пристрою виведення.
Текст

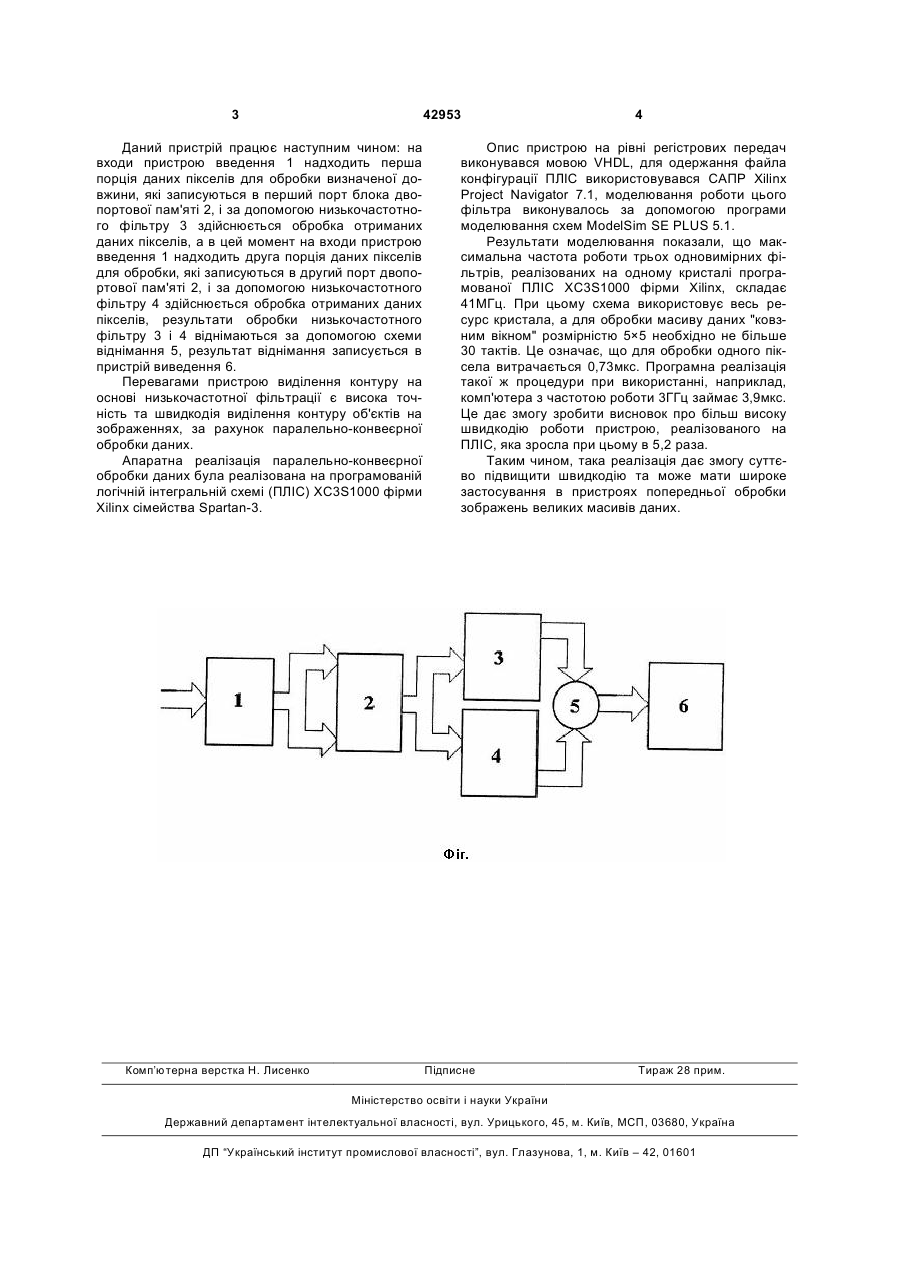

Пристрій виділення контуру на основі низькочастотної фільтрації, що містить два низькочасто 3 42953 Даний пристрій працює наступним чином: на входи пристрою введення 1 надходить перша порція даних пікселів для обробки визначеної довжини, які записуються в перший порт блока двопортової пам'яті 2, і за допомогою низькочастотного фільтру 3 здійснюється обробка отриманих даних пікселів, а в цей момент на входи пристрою введення 1 надходить друга порція даних пікселів для обробки, які записуються в другий порт двопортової пам'яті 2, і за допомогою низькочастотного фільтру 4 здійснюється обробка отриманих даних пікселів, результати обробки низькочастотного фільтру 3 і 4 віднімаються за допомогою схеми віднімання 5, результат віднімання записується в пристрій виведення 6. Перевагами пристрою виділення контуру на основі низькочастотної фільтрації є висока точність та швидкодія виділення контуру об'єктів на зображеннях, за рахунок паралельно-конвеєрної обробки даних. Апаратна реалізація паралельно-конвеєрної обробки даних була реалізована на програмованій логічній інтегральній схемі (ПЛІС) XC3S1000 фірми Xilinx сімейства Spartan-3. Комп’ютерна верстка Н. Лиcенко 4 Опис пристрою на рівні регістрових передач виконувався мовою VHDL, для одержання файла конфігурації ПЛІС використовувався САПР Xilinx Project Navigator 7.1, моделювання роботи цього фільтра виконувалось за допомогою програми моделювання схем ModelSim SE PLUS 5.1. Результати моделювання показали, що максимальна частота роботи трьох одновимірних фільтрів, реалізованих на одному кристалі програмованої ПЛІС XC3S1000 фірми Xilinx, складає 41МГц. При цьому схема використовує весь ресурс кристала, а для обробки масиву даних "ковзним вікном" розмірністю 5×5 необхідно не більше 30 тактів. Це означає, що для обробки одного піксела витрачається 0,73мкс. Програмна реалізація такої ж процедури при використанні, наприклад, комп'ютера з частотою роботи 3ГГц займає 3,9мкс. Це дає змогу зробити висновок про більш високу швидкодію роботи пристрою, реалізованого на ПЛІС, яка зросла при цьому в 5,2 раза. Таким чином, така реалізація дає змогу суттєво підвищити швидкодію та може мати широке застосування в пристроях попередньої обробки зображень великих масивів даних. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for contour highlighting on basis of low-frequency filtration
Автори англійськоюBilynsky Yosyp Yosypovych, Bilynskyi Volodymyr Yosypovych
Назва патенту російськоюУстройство выделения контура на основе низкочастотной фильтрации
Автори російськоюБилинский Иосиф Иосифович, Билынский Владимир Иосифович
МПК / Мітки
МПК: G06K 9/20
Мітки: основі, низькочастотної, пристрій, фільтрації, виділення, контуру
