G02F 3/00 — Оптичні логічні елементи; бістабільні оптичні пристрої

Номер патенту: 78931

Опубліковано: 10.04.2013

Автори: Сидоренкова Ольга Сергіївна, Дзедолік Ігор Вікторович

МПК: G02F 3/00

Мітки: логічний, елемент, оптичний, ні

Формула / Реферат:

Оптичний логічний елемент, що містить розгалужувач з двох одномодових оптичних волокон, який відрізняється тим, що додатково містить зрізану трикутну оптичну призму, розташовану по ходу оптичного пучка, плоскі діелектричні хвилеводи, розташовані під кутами заломлення β1 і β2 для оптичних сигналів з частотами ω1 і ω2, нелінійні оптичні резонатори, розташовані по ходу пучків з частотами ω1 і ω2, а розгалужувач...

Номер патенту: 76415

Опубліковано: 10.01.2013

Автори: Бурмакіна Олена Володимирівна, Костюченко Дмитро Сергійович, Лисенко Геннадій Леонідович

МПК: G02F 3/00

Мітки: rs-тригер, оптоелектронний, синхронний

Формула / Реферат:

Оптоелектронний синхронний RS-тригер, що містить два оптичні входи та два оптичні виходи, два електричних джерела живлення, два резистори, перші виводи яких з'єднані з землею, та внутрішній оптичний зворотний зв'язок, який відрізняється тим, що в нього введено два електричних джерела живлення, два резистори, перші виводи яких з'єднані з землею, чотири подвійних діоди та шість електроабсорбційних модуляторів, причому перший оптичний вхід...

Номер патенту: 62527

Опубліковано: 25.08.2011

Автори: Бурмакіна Олена Володимирівна, Лисенко Геннадій Леонідович, Костюченко Дмитро Сергійович

МПК: G02F 3/00

Мітки: оптоелектронний, асинхронний, rs-тригер

Формула / Реферат:

Оптоелектронний асинхронний RS-тригер що містить два оптичні входи та два оптичні виходи, два електричні джерела живлення, два резистори, перші виводи яких з'єднані з землею, який відрізняється тим, що в нього введено два подвійних діоди, чотири електроабсорбційних модулятори та чотири оптичних джерела живлення, причому перший вхід першого подвійного діода є першим оптичним входом пристрою, а перший вхід другого подвійного діода є відповідно...

Номер патенту: 51219

Опубліковано: 12.07.2010

Автор: Проскурін Микола Петрович

МПК: G02F 3/00

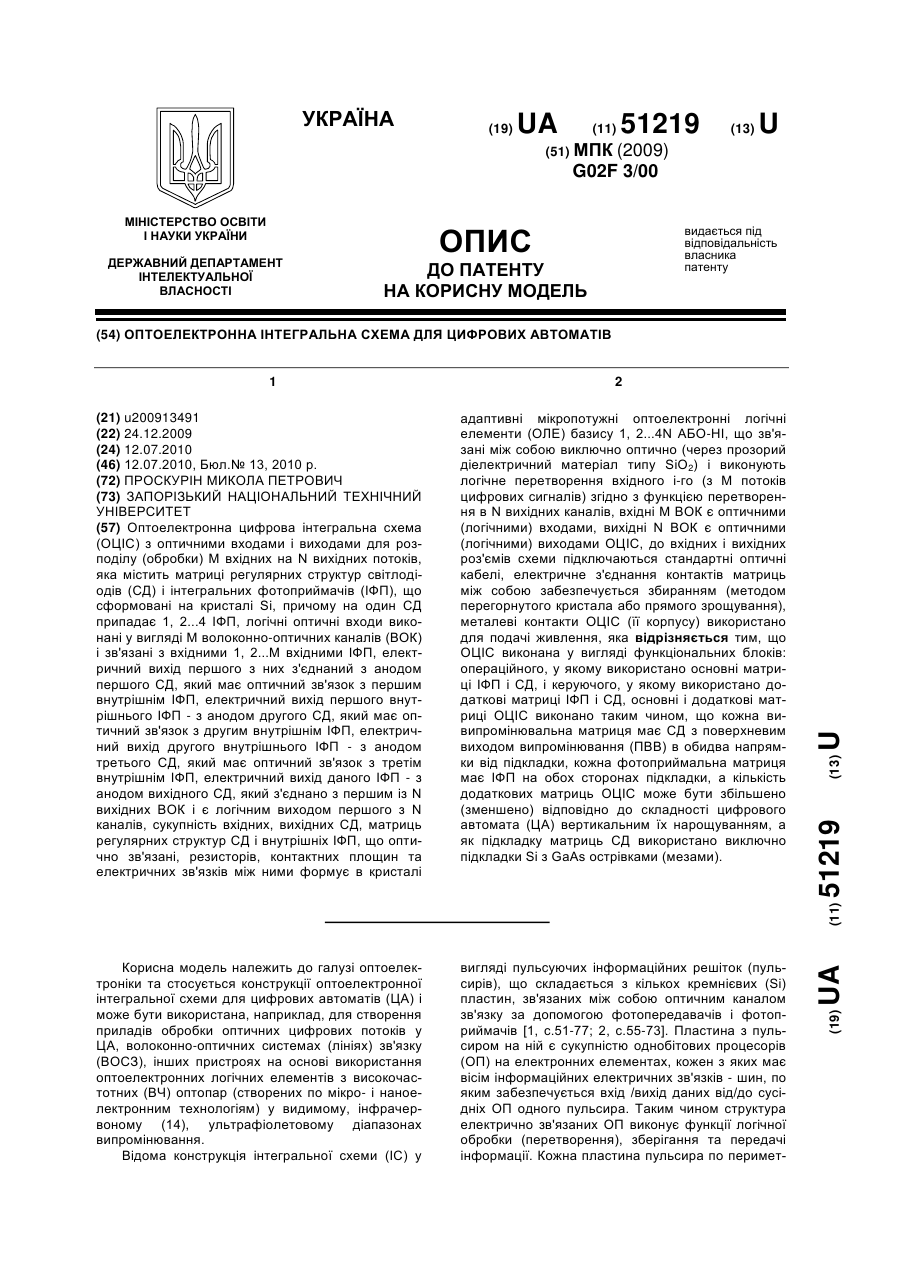

Мітки: цифрових, інтегральна, схема, оптоелектронна, автоматів

Формула / Реферат:

Оптоелектронна цифрова інтегральна схема (ОЦІС) з оптичними входами і виходами для розподілу (обробки) М вхідних на N вихідних потоків, яка містить матриці регулярних структур світлодіодів (СД) і інтегральних фотоприймачів (ІФП), що сформовані на кристалі Si, причому на один СД припадає 1, 2...4 ІФП, логічні оптичні входи виконані у вигляді М волоконно-оптичних каналів (ВОК) і зв'язані з вхідними 1, 2...М вхідними ІФП, електричний вихід...

Номер патенту: 27196

Опубліковано: 25.10.2007

Автор: Дзедолік Ігор Вікторович

МПК: G02F 3/00

Мітки: елемент, логічний, оптичний, або

Формула / Реферат:

Оптичний логічний елемент "АБО", що включає прозору діелектричну плівку із двома паралельними відбивними торцями, перпендикулярними поздовжній осі, який відрізняється тим, що містить два плоских діелектричних хвилеводи, виконані із двома входами й одним виходом, прикріплені до торців плівки.

Номер патенту: 27194

Опубліковано: 25.10.2007

Автор: Дзедолік Ігор Вікторович

МПК: G02F 3/00

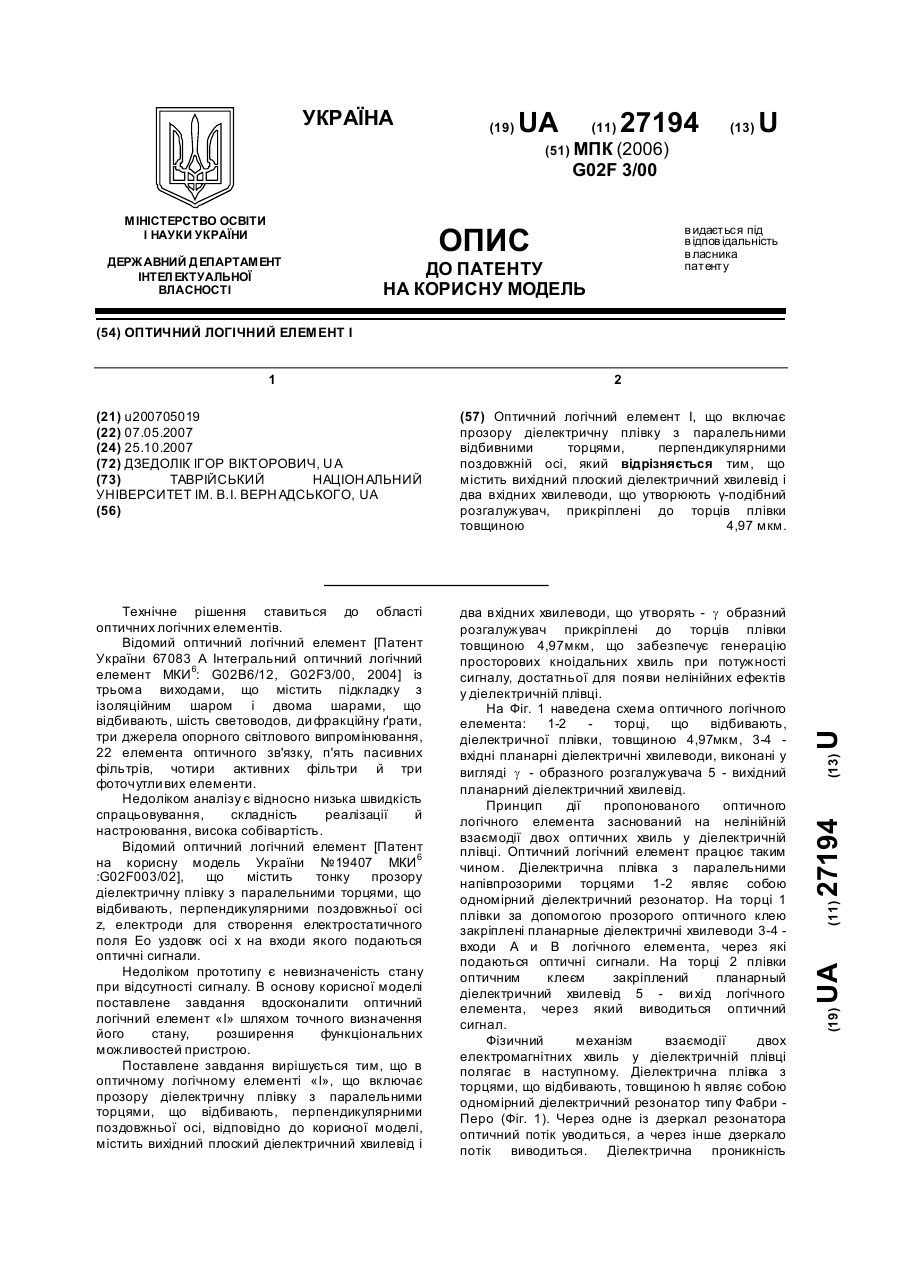

Мітки: логічний, елемент, оптичний

Формула / Реферат:

Оптичний логічний елемент І, що включає прозору діелектричну плівку з паралельними відбивними торцями, перпендикулярними поздовжній осі, який відрізняється тим, що містить вихідний плоский діелектричний хвилевід і два вхідних хвилеводи, що утворюють γ-подібний розгалужувач, прикріплені до торців плівки товщиною 4,97 мкм.

Номер патенту: 26823

Опубліковано: 10.10.2007

Автор: Дзедолік Ігор Вікторович

МПК: G02F 3/00

Мітки: логічний, оптичний, або, елемент, виключне

Формула / Реферат:

Оптичний логічний елемент "виключне або", що включає прозору діелектричну плівку з паралельними відбивними торцями, перпендикулярними поздовжній осі, який відрізняється тим, що містить вихідний плоский діелектричний хвилевід і два вхідних хвилеводи, утворюючих γ-подібний розгалужувач, прикріплені до торців плівки товщиною 7,35 мкм.

Номер патенту: 24198

Опубліковано: 25.06.2007

Автори: Григорова Анжела Анатоліївна, Цивільський Федір Миколайович, Пилипенко Микола Вадимович, Кирийчук Дмитро Леонідович, Божко Світлана Леонідівна, Ходаков Віктор Єгорович

МПК: G02F 3/00, G06E 1/00, G02B 5/22, G02B 6/12 ...

Мітки: оптичний, d-тригер, інтегральній

Формула / Реферат:

Інтегральний оптичний D-тригер, що містить підкладку зі сформованим на ній відбивним шаром, на поверхні якого сформований оптичний хвилевід, виконаний у вигляді першого оптичного хвилеводу, вхід якого оптично зв'язаний через першу дифракційну решітку, виконану у вигляді першого оптичного елемента зв'язку (ОЕЗ) із джерелом опорного випромінювання, на поверхні першого оптичного хвилеводу сформовані послідовно друга дифракційна решітка, виконана...

Номер патенту: 23696

Опубліковано: 11.06.2007

Автори: Кирийчук Дмитро Леонідович, Пилипенко Микола Вадимович, Цивільський Федір Миколайович, Божко Світлана Леонідівна, Ходаков Віктор Єгорович

МПК: G06E 1/00, G02B 6/12, G02F 3/00, G02B 5/22 ...

Мітки: оптичний, інтегральній, т-тригер

Формула / Реферат:

Інтегральний оптичний Т-тригер, що містить підкладку зі сформованим на ній відбивним шаром, на поверхні якого сформований оптичний хвилевід, виконаний у вигляді першого оптичного хвилеводу, вхід якого оптично зв'язаний через першу дифракційну решітку, виконану у вигляді першого оптичного елемента зв'язку (ОЕЗ), із джерелом опорного випромінювання, на поверхні першого оптичного хвилеводу сформовані послідовно друга дифракційна решітка,...

Номер патенту: 23623

Опубліковано: 11.06.2007

Автори: Богатиренко Вячеслав Валерійович, Малютенко Володимир Костянтинович

МПК: G02F 1/00, G02F 3/00

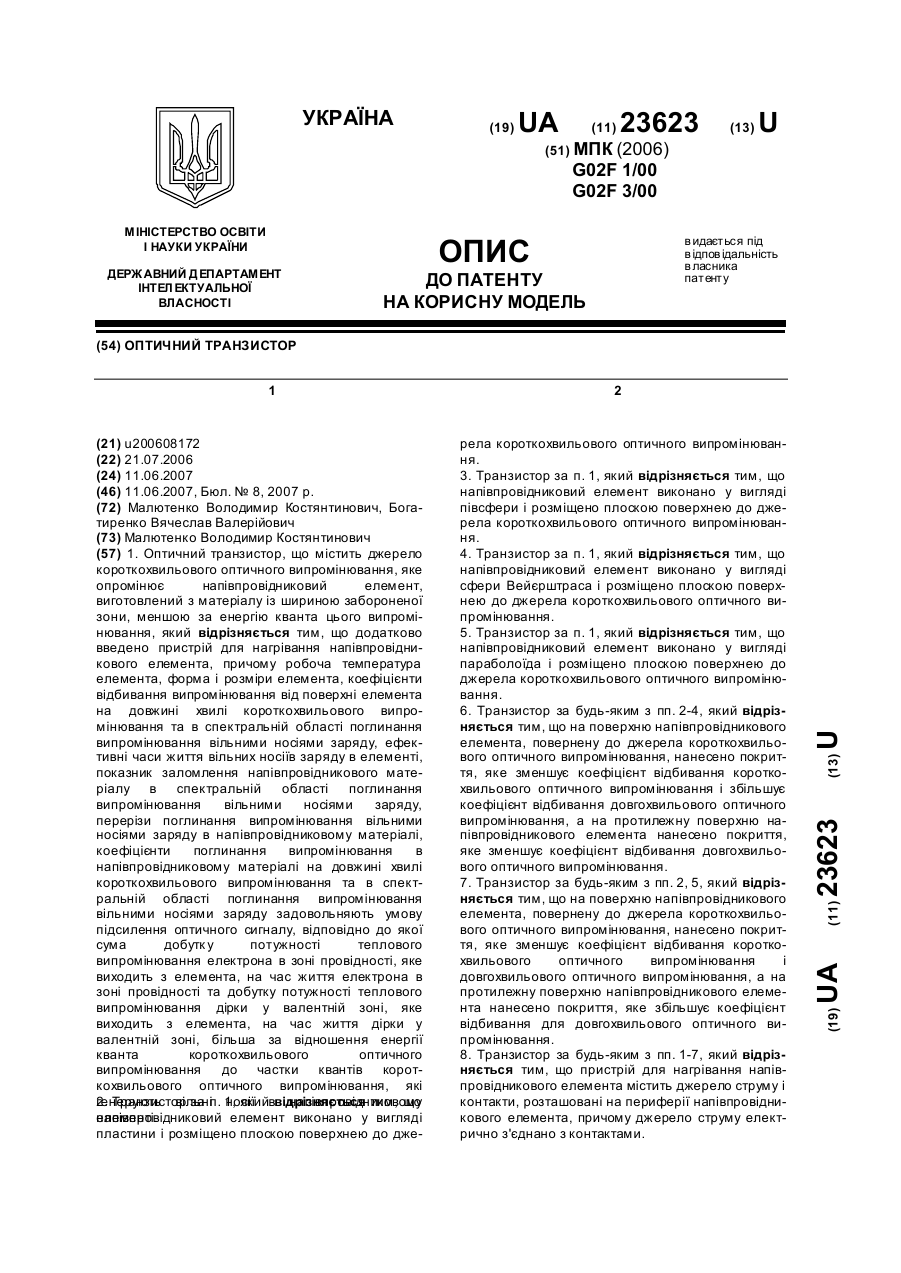

Мітки: оптичний, транзистор

Формула / Реферат:

1. Оптичний транзистор, що містить джерело короткохвильового оптичного випромінювання, яке опромінює напівпровідниковий елемент, виготовлений з матеріалу із шириною забороненої зони, меншою за енергію кванта цього випромінювання, який відрізняється тим, що додатково введено пристрій для нагрівання напівпровідникового елемента, причому робоча температура елемента, форма і розміри елемента, коефіцієнти відбивання випромінювання від поверхні...

Номер патенту: 19407

Опубліковано: 15.12.2006

Автор: Дзедолік Ігор Вікторович

МПК: G02F 3/00

Мітки: оптичний, логічний, елемент

Формула / Реферат:

Оптичний логічний елемент, що містить оптичну структуру, який відрізняється тим, що структура виконана у вигляді діелектричної плівки, протилежні грані якої виконані паралельними, дві протилежні грані виконані відбиваючими, додатково елемент містить електроди, розташовані на двох інших гранях плівки.

Номер патенту: 19211

Опубліковано: 15.12.2006

Автори: Проскурін Микола Петрович, Білявська Олена Станіславівна

МПК: G02F 3/00

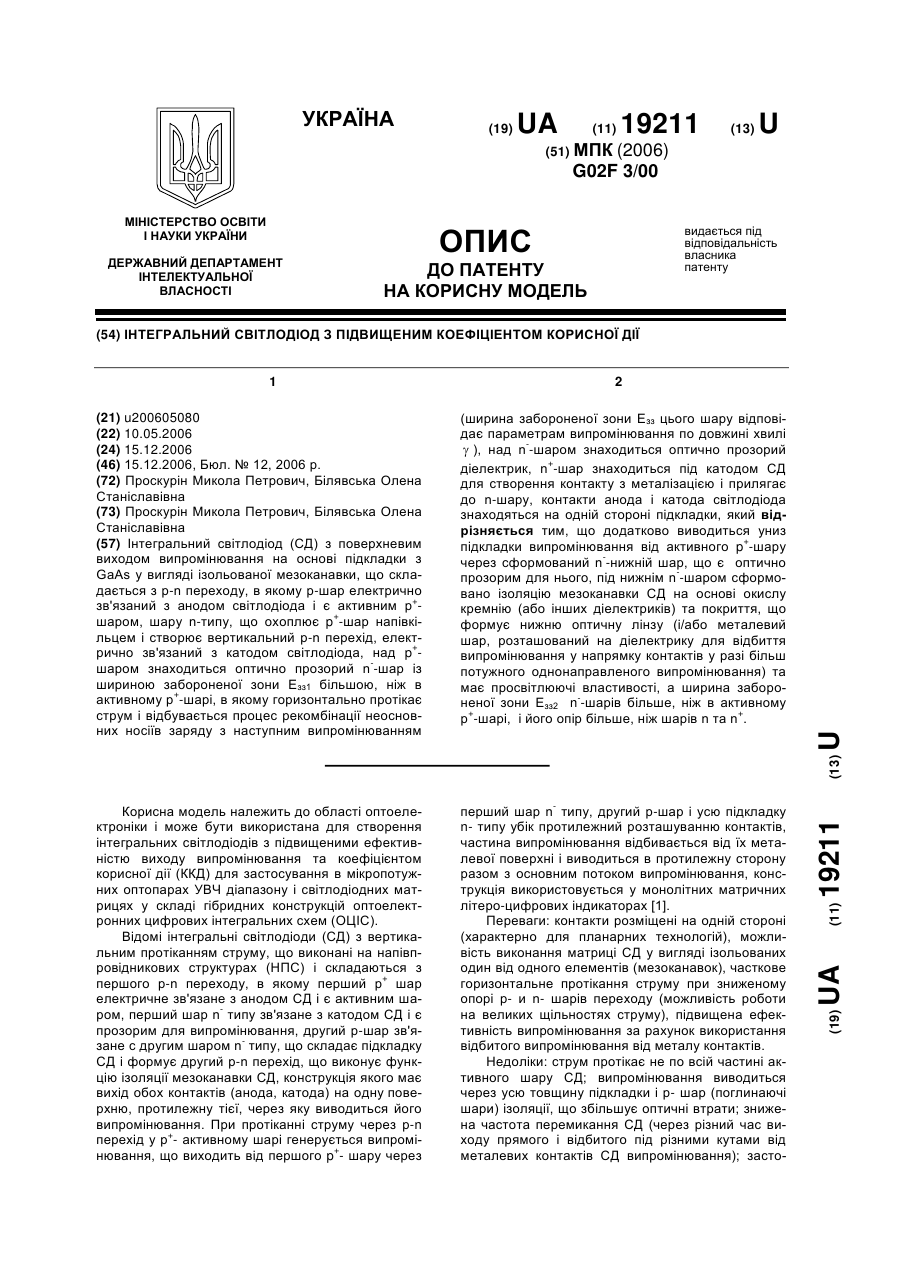

Мітки: інтегральній, корисної, дії, світлодіод, коефіціентом, підвищеним

Формула / Реферат:

Інтегральний світлодіод (СД) з поверхневим виходом випромінювання на основі підкладки з GaAs у вигляді ізольованої мезоканавки, що складається з р-n переходу, в якому р-шар електрично зв'язаний з анодом світлодіода і є активним р+-шаром, шару n-типу, що охоплює p+-шар напівкільцем і створює вертикальний р-n перехід, електрично зв'язаний з катодом світлодіода, над p+-шаром знаходиться оптично прозорий n--шар із шириною забороненої зони Езз1...

Номер патенту: 18222

Опубліковано: 15.11.2006

Автори: Шаганян Сергій Миколайович, Цивільський Федір Миколайович, Кобиляков Денис Анатолійович, Пилипенко Микола Вадимович, Ходаков Віктор Єгорович, Шеховцов Анатолій Вікторович

МПК: G02F 3/00, G02B 5/00, G02B 6/12, G06E 1/00 ...

Мітки: оптичний, багатофункціональний, логічний, елемент, інтегральній

Формула / Реферат:

1. Інтегральний оптичний багатофункціональний логічний елемент, що містить підкладинку зі сформованим на ній відбивним прошарком, на поверхні якого сформований оптичний хвилевід, виконаний у вигляді першого хвилеводу, вхід якого оптично зв'язаний через першу дифракційну решітку, виконану у вигляді першого оптичного елемента зв'язку (ОЕЗ) із джерелом опорного випромінювання, на поверхні оптичного хвилеводу сформовані послідовно друга...

Номер патенту: 14957

Опубліковано: 15.06.2006

Автори: Пилипенко Микола Вадимович, Шеховцов Анатолій Вікторович, Козел Віктор Миколайович, Цивільський Федір Миколайович, Дроздова Євгенія Анатоліївна, Бараненко Роман Васильович, Ходаков Віктор Єгорович

МПК: G02B 6/12, H03K 3/037, G02F 3/00, G02B 5/20 ...

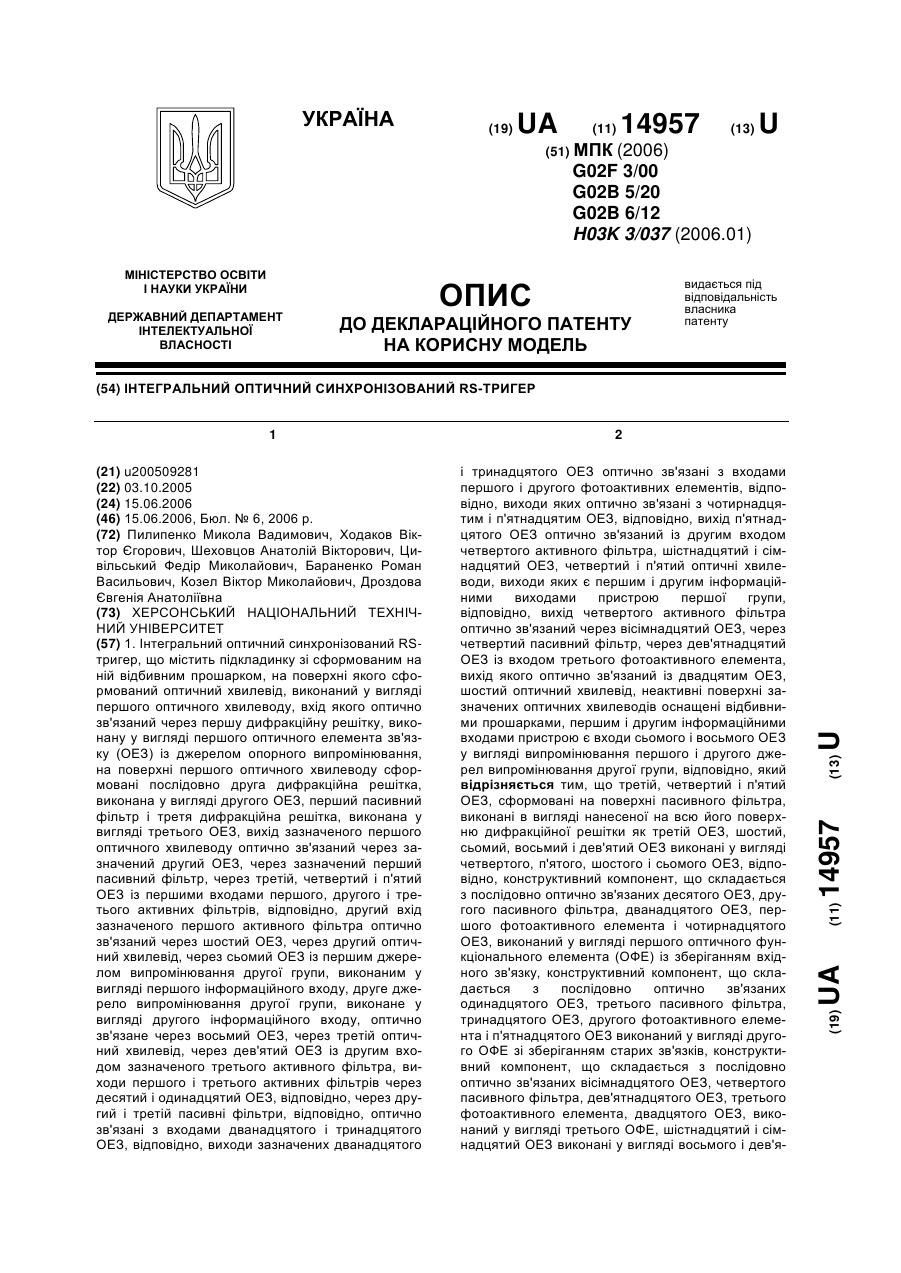

Мітки: rs-тригер, синхронізований, оптичний, інтегральній

Формула / Реферат:

1. Інтегральний оптичний синхронізований RS-тригер, що містить підкладинку зі сформованим на ній відбивним прошарком, на поверхні якого сформований оптичний хвилевід, виконаний у вигляді першого оптичного хвилеводу, вхід якого оптично зв'язаний через першу дифракційну решітку, виконану у вигляді першого оптичного елемента зв'язку (ОЕЗ) із джерелом опорного випромінювання, на поверхні першого оптичного хвилеводу сформовані послідовно друга...

Номер патенту: 13526

Опубліковано: 17.04.2006

Автори: Пилипенко Микола Вадимович, Шеховцов Анатолій Вікторович, Цивільський Федір Миколайович, Поляков Володимир Сергійович, Ходаков Віктор Єгорович, Петриков Олексій Федорович

МПК: H03K 5/14, G02F 3/00

Мітки: інтегральній, оптичний, імпульсу, одиночного, формувач

Формула / Реферат:

1. Інтегральний оптичний формувач одиночного імпульсу, який містить підкладинку, сформований на ній ізолюючий прошарок, виконаний відбивним, на поверхні якого напилений перший оптичний хвилевід, вхід якого оптично зв'язаний через першу дифракційну решітку з опорним джерелом випромінювання першої групи, чотири активних фільтри, перші входи кожного з яких оснащені дифракційними решітками, три фотоактивних елементи, входи кожного з яких виконані...

Номер патенту: 12865

Опубліковано: 15.03.2006

Автори: Білявська Олена Станіславна, Проскурін Микола Петрович

МПК: G02F 3/00

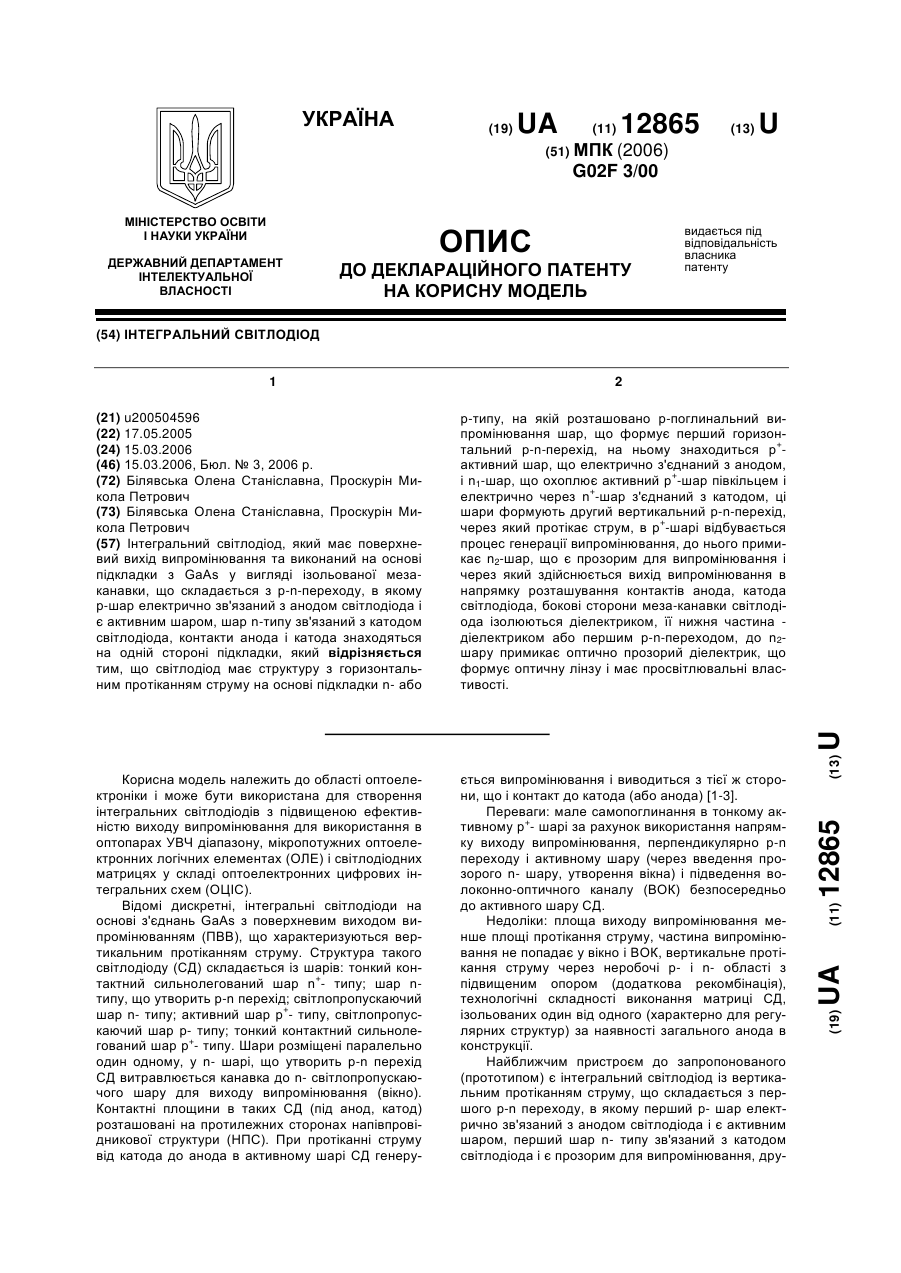

Мітки: інтегральній, світлодіод

Формула / Реферат:

Інтегральний світлодіод, який має поверхневий вихід випромінювання та виконаний на основі підкладки з GaAs у вигляді ізольованої меза-канавки, що складається з р-n-переходу, в якому р-шар електрично зв'язаний з анодом світлодіода і є активним шаром, шар n-типу зв'язаний з катодом світлодіода, контакти анода і катода знаходяться на одній стороні підкладки, який відрізняється тим, що світлодіод має структуру з горизонтальним протіканням струму...

Номер патенту: 12957

Опубліковано: 15.03.2006

Автори: Поляков Володимир Сергійович, Цивільський Федір Миколайович, Шеховцов Анатолій Вікторович, Петриков Ігор Федорович, Пилипенко Микола Вадимович, Ходаков Віктор Єгорович

МПК: G02F 3/00, H03K 3/027

Мітки: генератор, оптичний, імпульсів, інтегральній

Формула / Реферат:

1. Інтегральний оптичний генератор імпульсів, що містить підкладинку, сформований на ній ізолюючий прошарок, виконаний відбивним, на поверхні якого напилений перший оптичний хвилевід, вхід якого оптично зв'язаний через першу дифракційну решітку з опорним джерелом випромінювання першої групи, вихід першого оптичного хвилеводу оптично зв'язаний через сформовану на ньому другу дифракційну решітку з основним пасивним фільтром, сформованим на...

Номер патенту: 10133

Опубліковано: 15.11.2005

Автори: Демиденко Олена Олександрівна, Білявська Олена Станіславна, Проскурін Микола Петрович

МПК: G02F 3/00

Мітки: пристрій, оптоелектронним, цифровий, блоком

Формула / Реферат:

Цифровий пристрій з оптоелектронним блоком для логічного перетворення і/або розподілу оптичних/електричних потоків цифрових сигналів на основі цифрової інтегральної мікросхеми і оптоелектронних напівпровідникових елементів, що складається з М вхідних оптичних/електричних каналів, що є оптичними/електричними логічними входами, і N вихідних каналів, що є оптичними/електричними логічними виходами, одного світлодіода в кожному із М вхідних...

Номер патенту: 9205

Опубліковано: 15.09.2005

Автори: Тарновський Микола Генадійович, Лялюк Василь Григорович, Мутасім Абу-Шабан, Кожем'яко Володимир Прокопович

МПК: G02F 3/00, H03K 3/42

Мітки: оптоелектронний, суматор

Формула / Реферат:

Оптоелектронний суматор, що містить блок введення доданків, виходи якого підключені до відповідних входів розрядних комірок суматора, кожна з яких містить світловипромінювач, модулятор, формувач сигналу переносу і оптоелектронний квантуючий модуль, причому перший оптичний вхід останнього зв'язаний з першим виходом світловипромінювача, другий вихід якого зв'язаний з першим входом модулятора, вихід якого підключений до електричного входу...

Номер патенту: 67083

Опубліковано: 15.06.2004

Автори: Пилипенко Микола Вадимович, Цивільський Федір Миколайович, Глухова Валентина Іванівна, Дощенко Галина Генадіївна, Гнідець Василь Петрович, Ходаков Віктор Єгорович

МПК: G02B 6/12, G02F 3/00

Мітки: логічний, оптичний, елемент, інтегральній

Формула / Реферат:

1. Інтегральний оптичний логічний елемент, що містить підкладинку, сформований на ній ізолюючий прошарок, на поверхні якого напилений хвилевід, вхід якого оптично зв'язаний через дифракційну решітку із джерелом випромінювання, який відрізняється тим, що дифракційна решітка виконана у вигляді оптичного елемента зв'язку, ізолюючий прошарок виконаний відбивним, а джерело випромінювання виконано у вигляді принаймні одного джерела опорного...

Номер патенту: 46799

Опубліковано: 17.06.2002

Автори: Проскурін Володимир Петрович, Дериведмідь Валерій Миколайович, Проскурін Микола Петрович

МПК: G02F 3/00, H01J 31/08

Мітки: універсальний, або-ні, prostd, типу, оптичний, елемент, логічний

Формула / Реферат:

Універсальний оптичний логічний елемент (УОЛЕ) N AБO-HI, до складу якого входять фотодіод, узгоджувальний резистор, джерело живлення, вхідний та вихідний світловоди, світломодулювальний елемент, при цьому логічним входом УОЛЕ є світловод, з'єднаний з фотодіодом, перший вивід світломодулювального елемента підключений до першого виводу резистора i до катода фотодіода, другий вивід резистора підключений до позитивного полюса джерела живлення,...

Номер патенту: 45670

Опубліковано: 15.04.2002

Автори: Проскурін Микола Петрович, Костенко Віталій Леонідович

МПК: G02F 3/00

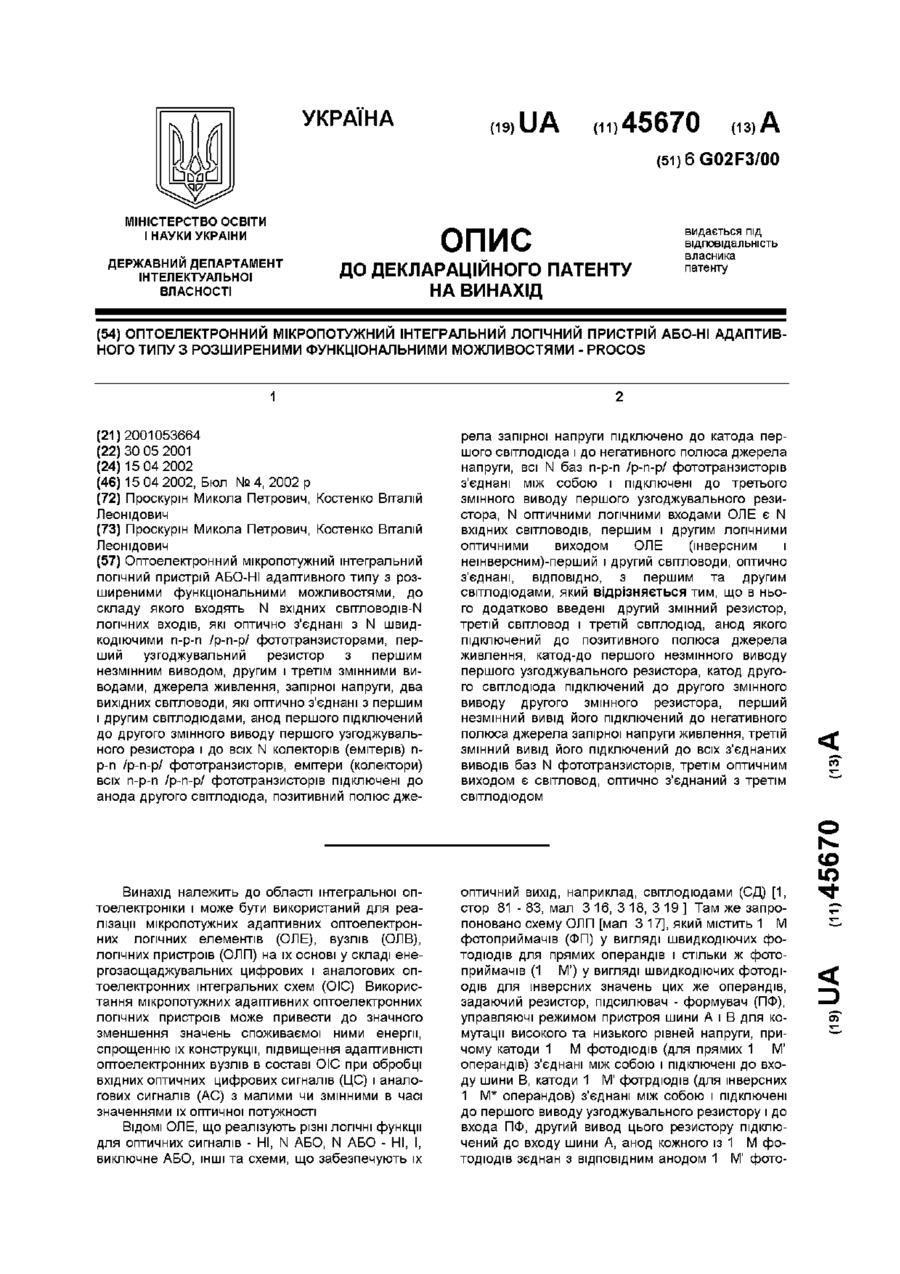

Мітки: логічний, функціональними, мікропотужний, procos, пристрій, адаптивного, розширеними, оптоелектронний, інтегральній, або-ні, можливостями, типу

Формула / Реферат:

Оптоелектронний мікропотужний інтегральний логічний пристрій АБО-НІ адаптивного типу з розширеними функціональними можливостями, до складу якого входять: N вхідних світловодів-N логічних входів, які оптично з'єднані з N швидкодіючими n-р-n /р-n-р/ фототранзисторами, перший узгоджувальний резистор з першим незмінним виводом, другим і третім змінними виводами, джерела живлення, запірної напруги, два вихідних світловоди, які оптично з'єднані з...

Номер патенту: 39326

Опубліковано: 15.06.2001

Автор: Проскурін Микола Петрович

МПК: G02F 3/00

Мітки: логічний, оптоелектронний, або-ні, адаптивного, елемент, типу

Формула / Реферат:

Оптоелектронний логічний елемент (ОЕЛЕ) N АБО-НІ адаптивного типу, до складу якого входять фотодетектор, узгоджувальний резистор, джерела живлення та запірної напруги, вхідний та вихідний світловоди, світломодулюючий елемент у вигляді першого швидкодіючого світлодіода, при цьому логічним входом ОЕЛЕ є вхідний світловод, оптично з'єднаний з фотодетектором, перший вивід якого підключений до другого виводу узгоджувального резистора і до анода...

Номер патенту: 34752

Опубліковано: 15.03.2001

Автори: Яремчук Снежана Сергіївна, Павлов Сергій Володимирович, Кожем'яко Костянтин Володимирович, Скляренко Ольга Олександрівна, Кожем'яко Володимир Прокопович

МПК: G02F 3/00

Мітки: суматор, десятковий, оптоелектронний

Формула / Реферат:

Оптоелектронний десятковий суматор, який містить блок вводу доданків, вихід якого під'єднаний до відповідних входів розрядних комірок, кожна з яких містить вхідний блок, який складається із третього елемента АБО, світловипромінювача і модулятора, блок формування імпульсу скидання, ланцюг формування переносу, блок виконання переносу і оптоелектронний квантуючий модуль, при цьому, перший вхід третього елемента АБО е входом вхідного блоку і...

Номер патенту: 32921

Опубліковано: 15.02.2001

Автори: Проскурін Володимир Петрович, Проскурін Микола Петрович, Дериведмідь Валерій Миколайович

МПК: G02F 3/00

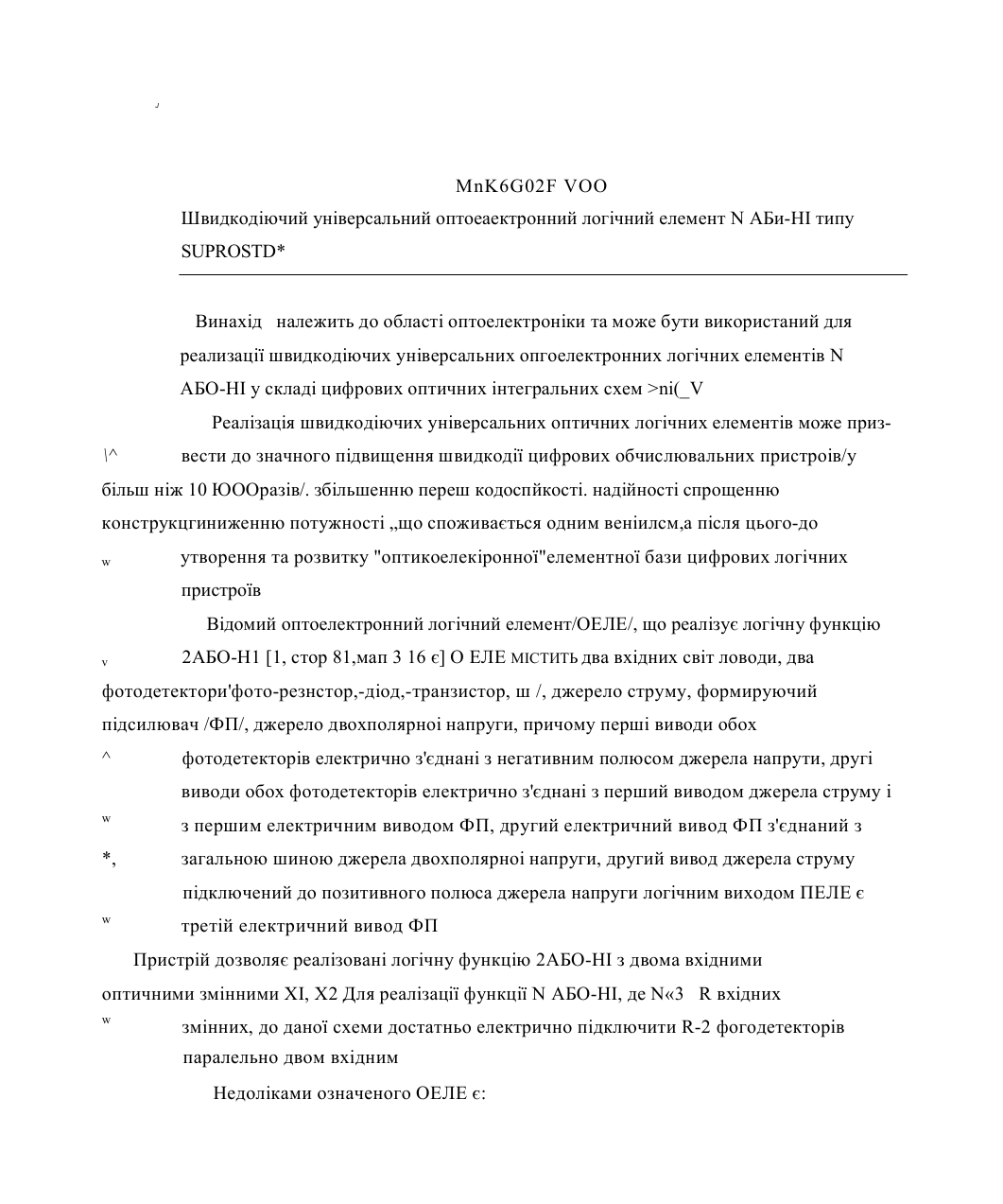

Мітки: оптоелектронний, елемент, типу, швидкодіючий, логічний, універсальний, або-ні, suprostd

Текст:

...функції N АБО-НІ, де N«3 R вхідних w змінних, до даної схеми достатньо електрично підключити R-2 фогодетекторів паралельно двом вхідним Недоліками означеного ОЕЛЕ є: -Наявність ФП в ОЕЛЕ, який складагться і п - І . , ? каскадів підсилення, пй на граніисторах/ускладнення конструкції/, що вносять часову шгримку в кожному каскаді/чменшення швидкодії/; - Збільшення апаратних чатраг і шеншення чагаттьної переш кодостійкості ОЕЛЕ за рахунок...

Номер патенту: 29951

Опубліковано: 15.11.2000

Автори: Ткаченко Микола Миколаєвич, Проскурін Микола Петрович

МПК: G02F 3/00

Мітки: оптичний, інвертор

Формула / Реферат:

Оптичний інвертор, що має в собі фотодіод, узгоджувальний резистор, джерело живлення, вхідний та вихідний світловоди, причому логічним входом інвертора є оптичний вхід фотодіода, світломодулюючий елемент, перший вихід якого підключен до першого виходу резистора і до катоду фотодіоду, другий вихід резистора підключен до позитивного полюсу напруги джерела живлення, анод фотодіода підключен до другого виходу світломодулюючого елементу й до...

Номер патенту: 23894

Опубліковано: 31.08.1998

Автори: Магас Андрій Тарасович, Магас Оксана Тарасівна, КРАСИЛЕНКО ВОЛОДИМИР ГРИГОРОВИЧ

МПК: H03K 19/12, G02F 3/00

Мітки: логіки, елемент, оптоелектронний, багатозначної, двовходовий, універсальний

Формула / Реферат:

Универсальный оптоэлектронный двухвходовый элемент многозначной логики, содержащий первый и второй информационные входы и информационный выход, блок преобразования с двумя каналами и блок функционального преобразования, отличающийся тем, что информационные входы являются оптическими, а каждый канал блока преобразования выполнен в виде коллиматора и интерферометра Физо, а блок функционального преобразования выполнен в виде светообъединителя и...

Номер патенту: 21018

Опубліковано: 07.10.1997

Автор: Проскурін Микола Петрович

МПК: G02F 3/00

Мітки: інвертор, оптичний

Формула / Реферат:

Оптический инвертор, содержащий фотодетектор, согласующий резистор, источник питания, источник запирающего напряжения, входной и выходной световоды, причем логическим входом инвертора является оптический вход фотодетектора, светомодулирующий элемент, первый вывод которого подключен к первому выводу резистора и к первому выводу фотодетектора, второй вывод резистора подключен к положительному полюсу источника питания, второй вывод фотодетектора...
