Формула / Реферат

Установка для звільнення устя свердловини від деформованих металоконструкцій, що містить тяговий механізм, з'єднаний з ним візок і шарнірно з'єднану з візком стрілу з набором змінного навісного устаткування і поліспастовою системою піднімання (опускання) стріли, яка відрізняється тим, що візок із стрілою з'єднаний шарніром, виконаним з порожнистою шарнірною віссю, на кінцях порожнистої шарнірної осі виконані ролики, через порожнисту шарнірну вісь пропущений тяговий канат і установка забезпечена додатковими тяговими механізмами, що з'єднані з кінцями каната.

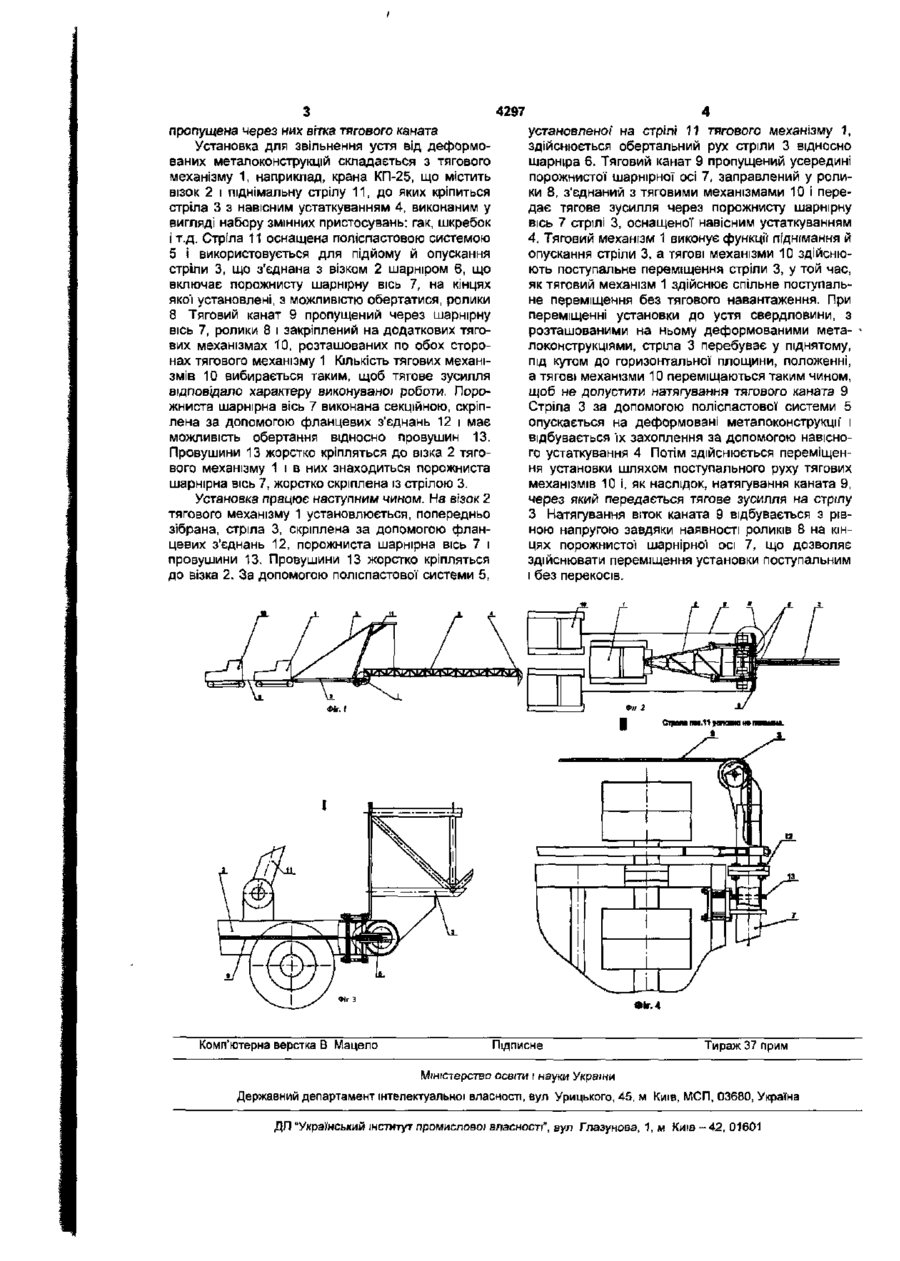

Текст

Установка для звільнення устя свердловини від деформованих метал о конструкцій, що містить тяговий механізм, з'єднаний з ним візок і шарнірно з'єднану з візком стрілу з набором змінного навісного устаткування і поліспастовою системою піднімання (опускання) стріли, яка відрізняється тим, що візок із стрілою з'єднаний шарніром, виконаним з порожнистою шарнірною віссю, на кінцях порожнистої шарнірної осі виконані ролики, через порожнисту шарнірну вісь пропущений тяговий канат і установка забезпечена додатковими тяговими механізмами, що з'єднані з кінцями каната. Корисна модель відноситься до нафтогазової промисловості і може бути використана для ліквідації аварій на нафтових і газових свердловинах. Відома установка для звільнення устя свердловини від деформованих металоконструкцій містить тяговий механізм, з'єднаний з ним візок і шарнірно з'єднану з візком стрілу з набором змінного навісного устаткування і поліспастовою системою піднімання (опускання) стріли (див. Оборудование и инструмент для предупреждения и ликвидации фонтанов Справочник. Радковский В.Р., Рымчук Д.В., Ленкевич Ю.Е , Москва, «Недра», 1996г., стор.231-233). Відому установку для звільнення устя свердловини від деформованих метал оконструкцій при використанні її з максимальним навантаженням об'єднують з додатковими тяговими механізмами, що зв'язуються один з одним у ланцюг канатами, пропущеними під днищем тягових механізмів (тракторів) між гусениць, що погіршує маневреність установки, оскільки при такому з'єднанні установки можуть оперативно переміщатися тільки зворотнопоступально. Крім того, у комплект установки обов'язково входить спеціальний візок, що збільшує металоємність виробу і терміни оперативної готовності виконання поставлених задач, тому що доставка спеціального візка на аварійну свердловину пов'язана із його завантаженням і транспортуванням, нерідко на значну відстань. В основу корисної моделі поставлена задача удосконалення установки для розтягування устаткування, у якій за рахунок конструкції з'єднання візка із стрілою і додатковими тяговими механіз мами забезпечується збільшення тягового зусилля установки, що підвищує її експлуатаційні характеристики. Установка, що заявляється, має можливість маневрувати на місцевості, не побоюючись пошкодити канат, наїхавши на нього гусеницею Використання в якості спеціального візка штатного кранового механізму, наприклад, крана КП- 25, дозволить скоротити термін підготовчих робіт, вартість і металоємність виробу Поставлена задача вирішується за рахунок того, що в установці для звільнення устя свердловини від деформованих металоконструкцій, що містить тяговий механізм, з'єднаний з ним візок і шарнірно з'єднану з візком стрілу з набором змінного навісного устаткування і поліспастовою системою піднімання (опускання) стріли, новим є те, що візок із стрілою з'єднаний шарніром, виконаним з порожнистою шарнірною віссю, на кінцях порожнистої шарнірної осі виконані ролики, через порожнисту шарнірну вісь пропущений тяговий канат і установка забезпечена додатковими тяговими механізмами, що з'єднані з кінцями каната. На Фіг.1 зображена фронтальна проекція установки, на якій показані тягові механізми і стріла з навісним устаткуванням На Фіг 2 зображена горизонтальна проекція установки, на якій стріла крана КП-25 умовно не показана. На Фіг 3 показане кріплення стріли до візка тягового механізму. На ФІг.4 зображене шарнірне з'єднання стріли з візком, порожниста шарнірна вісь з роликом і h О) 4297 пропущена через них вітка тягового каната Установка для звільнення устя від деформованих металоконструкцій складається з тягового механізму 1, наприклад, крана КП-25, що містить візок 2 і піднімальну стрілу 11, до яких кріпиться стріла 3 з навісним устаткуванням 4, виконаним у вигляді набору змінних пристосувань: гак, шкребок і т.д. Стріла 11 оснащена поліспастовою системою 5 І використовується для підйому й опускання стріли 3, що з'єднана з візком 2 шарніром 6, що включає порожнисту шарнірну вісь 7, на кінцях якої установлені, з можливістю обертатися, ролики 8 Тяговий канат 9 пропущений через шарнірну вісь 7, ролики 8 і закріплений на додаткових тягових механізмах 10, розташованих по обох сторонах тягового механізму 1 Кількість тягових механізмів 10 вибирається таким, щоб тягове зусилля відповідало характеру виконуваної роботи. Порожниста шарнірна вісь 7 виконана секційною, скріплена за допомогою фланцевих з'єднань 12 і має можливість обертання відносно провушин 13. Провушини 13 жорстко кріпляться до візка 2 тягового механізму 1 і в них знаходиться порожниста шарнірна вісь 7, жорстко скріплена із стрілою 3. Установка працює наступним чином. На візок 2 тягового механізму 1 установлюється, попередньо зібрана, стріла 3, скріплена за допомогою фланцевих з'єднань 12, порожниста шарнірна вісь 7 і провушини 13. Провушини 13 жорстко кріпляться до візка 2. За допомогою поліспастової системи 5, установленої на стрілі 11 тягового механізму 1, здійснюється обертальний рух стріли 3 відносно шарніра 6. Тяговий канат 9 пропущений усередині порожнистої шарнірної осі 7, заправлений у ролики 8, з'єднаний з тяговими механізмами 10 і передає тягове зусилля через порожнисту шарнірну вісь 7 стрілі 3, оснащеної навісним устаткуванням 4. Тяговий механізм 1 виконує функції піднімання й опускання стріли 3, а тягові механізми 10 здійснюють поступальне переміщення стріли 3, у той час, як тяговий механізм 1 здійснює спільне поступальне переміщення без тягового навантаження. При переміщенні установки до устя свердловини, з розташованими на ньому деформованими металоконструкціями, стріла 3 перебуває у піднятому, під кутом до горизонтальної площини, положенні, а тягові механізми 10 переміщаються таким чином, щоб не допустити натягування тягового каната 9 Стріла 3 за допомогою поліспастової системи 5 опускається на деформовані металоконструкції' і відбувається їх захоплення за допомогою навісного устаткування 4 Потім здійснюється переміщення установки шляхом поступального руху тягових механізмів 10 і, як наслідок, натягування каната 9, через який передається тягове зусилля на стріпу З Натягування віток каната 9 відбувається з рівною напругою завдяки наявності роликів 8 на кінцях порожнистої шарнірної осі 7, що дозволяє здійснювати переміщення установки поступальним і без перекосів. Фіг. 4 Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіта і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Apparatus to remove deformed metal structures from the mouth of a well

Автори англійською

Vaisberg Grygorii Lvovych, Ditkovskyi Anatolii Viktorovych, Lenkevych Yurii Yevhenovych, Rymchuk Danylo Vasyliovych

Назва патенту російською

Установка для освобождения устья скважины от деформированных металлоконструкций

Автори російською

Вайсберг Григорий Львович, Дитковсйкий Анатолий Викторович, Ленкевич Юрий Евгеньевич, Рымчук Данила Васильевич

МПК / Мітки

МПК: E21B 37/00

Мітки: звільнення, металоконструкцій, свердловини, установка, деформованих, устя
