Пристрій для ущільнення устя свердловини під час опускання-піднімання труб під тиском

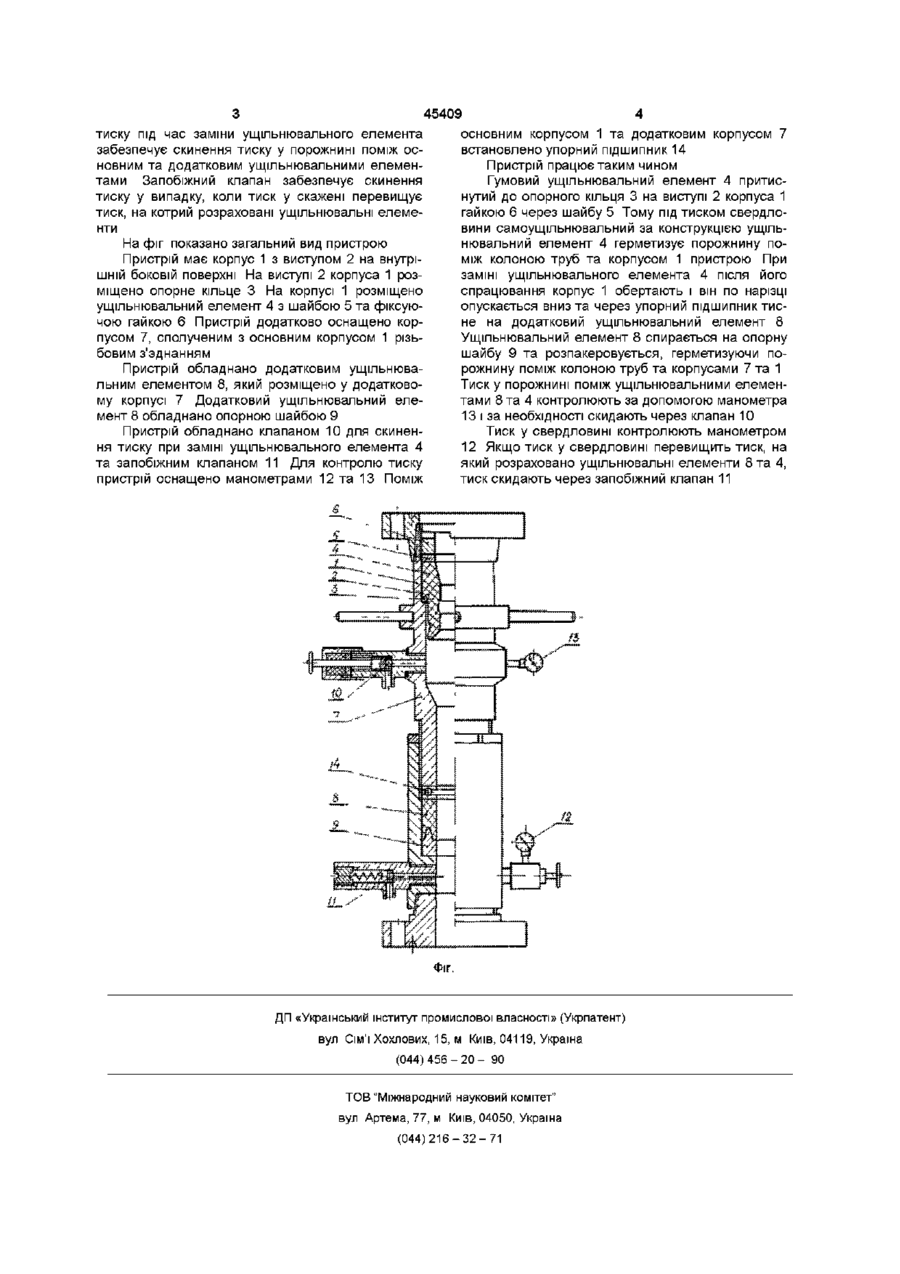

Пристрій для ущільнення устя свердловини під час опускання-піднімання труб під тиском, який містить корпус з виступом на внутрішній боковій поверхні, розміщене на виступі корпусу опорне кільце, розміщений у корпусі ущільнювальний елемент з шайбою та фіксуючою гайкою, який відрізняється тим, що пристрій обладнано додатковим корпусом, сполученим з основним корпусом нарізним з'єднанням, додатковим ущільнювальним елементом, розміщеним у додатковому корпусі та оснащеним опорною шайбою, клапаном для скинення тиску під час заміни ущільнювального елемента та запобіжним клапаном О Пристрій стосується буріння та призначений для ущільнення устя свердловини під час опускання-піднімання під тиском бурильних, насоснокомпресорних та обсаднихтруб Відома ущільнювальна головка, яка складається з корпусу, що має виступ на внутрішній боковій поверхні, розміщене на виступі корпусу опорне кільце, розташований у корпусі ущільнювальний елемент з шайбою та фіксуючою гайкою (див "Справочник - каталог по оборудованию и инструменту для предотвращения и ликвидации аварий", М, "Недра", 1981, стр 148) У вказаному пристрої наявний один ущільнювальний елемент Під час опускання-піднімання труб ущільнювальний елемент спрацьовується та, ВІДПОВІДНО, потребує заміни Вказаний пристрій не дає змоги герметизації затрубного простору під час заміни ущільнювального елемента В основу винаходу покладено завдання удосконалення пристрою для ущільнювання устя свердловини при опусканні-підніманні труб під тиском, у якому за рахунок оснащення пристрою додатковим ущільнювальним елементом забезпечено можливість заміни основного ущільнювального елемента, чим розширено технологічні можливості пристрою та підвищено його надійність Поставлене завдання вирішується, тим, що у пристрої для ущільнення устя свердловини під час опускання-підіймання труб під тиском, який містить корпус з виступом на внутрішній боковій поверхні, розміщене на виступі корпусу опорне кільце, розміщений у корпусі ущільнювальний елемент з шайбою та фіксуючою гайкою, новим являється те, що пристрій обладнано додатковим корпусом, сполученим з основним корпусом різьбовим з'єднанням, додатковим ущільнювальним елементом, розміщеним у додатковому корпусі та оснащеним опорною шайбою, клапаном для скинення тиску під час заміни ущільнювального елемента та запобіжним клапаном Пристрій обладнано додатковим корпусом В додатковому корпусі розміщено додатковий ущільнювальний елемент Додатковий ущільнювальний елемент забезпечує герметизацію устя свердловини при заміні основного ущільнювального елемента Додатковий корпус сполучено з основним корпусом різьбовим з'єднанням При обертанні основного корпуса останній опускається уподовж нарізки та діє на додатковий ущільнювальний елемент Додатковий ущільнювальний елемент внаслідок розпакерування забезпечує герметизацію устя Клапан для скинення о ю 45409 основним корпусом 1 та додатковим корпусом 7 тиску під час заміни ущільнювального елемента встановлено упорний підшипник 14 забезпечує скинення тиску у порожнині поміж осПристрій працює таким чином новним та додатковим ущільнювальними елеменГумовий ущільнювальний елемент 4 притистами Запобіжний клапан забезпечує скинення нутий до опорного кільця 3 на виступі 2 корпуса 1 тиску у випадку, коли тиск у скажені перевищує гайкою 6 через шайбу 5 Тому під тиском свердлотиск, на котрий розраховані ущільнювальні елемевини самоущільнювальний за конструкцією ущільнти нювальний елемент 4 герметизує порожнину поНа фіг показано загальний вид пристрою між колоною труб та корпусом 1 пристрою При Пристрій має корпус 1 з виступом 2 на внутрізаміні ущільнювального елемента 4 після його шній боковій поверхні На виступі 2 корпуса 1 розспрацювання корпус 1 обертають і він по нарізці міщено опорне кільце 3 На корпусі 1 розміщено опускається вниз та через упорний підшипник тисущільнювальний елемент 4 з шайбою 5 та фіксуюне на додатковий ущільнювальний елемент 8 чою гайкою 6 Пристрій додатково оснащено корУщільнювальний елемент 8 спирається на опорну пусом 7, сполученим з основним корпусом 1 різьшайбу 9 та розпакеровується, герметизуючи побовим з'эднанням рожнину поміж колоною труб та корпусами 7 та 1 Пристрій обладнано додатковим ущільнюваТиск у порожнині поміж ущільнювальними елеменльним елементом 8, який розміщено у додатковотами 8 та 4 контролюють за допомогою манометра му корпусі 7 Додатковий ущільнювальний еле13 і за необхідності скидають через клапан 10 мент 8 обладнано опорною шайбою 9 Пристрій обладнано клапаном 10 для скиненТиск у свердловині контролюють манометром ня тиску при заміні ущільнювального елемента 4 12 Якщо тиск у свердловині перевищить тиск, на та запобіжним клапаном 11 Для контролю тиску який розраховано ущільнювальні елементи 8 та 4, пристрій оснащено манометрами 12 та 13 Поміж тиск скидають через запобіжний клапан 11 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 45409
