Триполюсний вакуумний вимикач

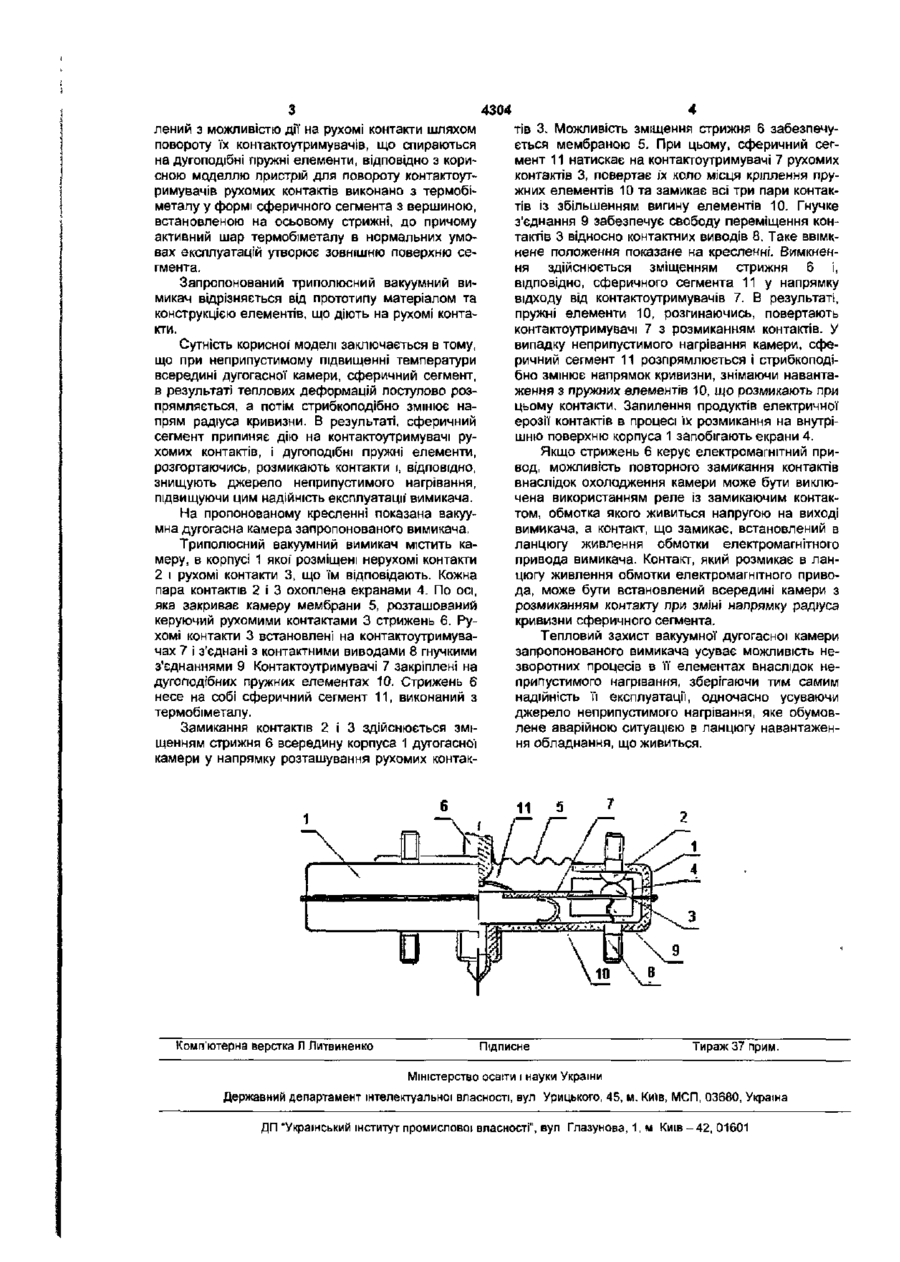

УКРАЇНА (19) UA (11,4304 (із, U (51)7Н01НЗЗ/66 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, ТРИПОЛЮСНИЙ ВАКУУМНИЙ ВИМИКАЧ 1 (21,20040402887 ' ' ' ' (22, 20.04.2004 (24,17.01.2005 (46,17 01.2005, Бюл. № 1, 2005 р. (72) Брезінська Аліна Борисівна, Брезінський Володимир Георгійович, Намітоков Кемаль Кадирович, Харченко Віктор Федорович (73, ХАРКІВСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ МІСЬКОГО ГОСПОДАРСТВА (57, Триполюсний вакуумний вимикач з однією вакуумною дугогасною камерою, що містить корпус, три нерухомих контакти, три рухомих контакти, що їм відповідають, з контактоутримувачами та гнучкими з'єднаннями з контактними виводами, екрани, осьовий стрижень, закріплений по осі мембрани, що закриває камеру і несе на собі пристрій, встановлений з можливістю дії на рухомі контакти шляхом повороту їх контактоутримувачів, що спираються на дугоподібні пружні елементи, який відрізняється тим, що пристрій для повороту контактоутримувачів рухомих контактів виконано з термобіметалу у формі сферичного сегмента з вершиною, встановленою на осьовому стрижні, причому активний шар термобіметалу в нормальних умовах експлуатації створює зовнішню поверхню сегмента. Корисна модель відноситься до електротехніки, зокрема до вакуумних вимикачів. Відомий триполюсний вакуумний вимикач з однією дугогасною камерою, що містить корпус, три нерухомих контакти, три рухомих контакти, які їм відповідають, з контактоутримувачами та гнучкими з'єднувачами з контактними виводами, осьовий стрижень, що керує рухомими контактами, прикріплений до пружного елемента у вигляді мембрани, пружні опори контактоутримувачів рухомих контактів, які з'єднані з корпусом екрана, до того ж нерухомі контакти встановлені на розташованому по осі камери ізоляційному утримувачі з перегородками, що розділяють контакти, а контактоутримувачі рухомих контактів виконані Гподібними, коротка сторона кожного контактоутримувача з'єднана з осьовим стрижнем рухомим з'єднанням, а довга сторона спирається на пружну опору, що встановлена на корпусі камери. (Авторське свідоцтво СРСР №1334206, Н01НЗЗ/56, 1987, Бюл. №32). Вакуумна камера такого вимикача не містить захисту від неприпустимого нагрівання, і її конструкція ускладнює встановлення такого захисту з одночасним розмиканням всіх трьох контактів. Найбільш близьким за технічною сутністю до пропонованого є обраний за прототип триполюсний вакуумний вимикач з однією вакуумною дугогасною камерою, що містить корпус, три нерухомих контакти, три рухомих контакти, що їм відповідають, з контактоутримувачами і гнучкими з'єднаннями з контактними виводами, екрани, осьовий стрижень, закріплений по осі мембрани, яка закриває корпус, і несе на собі пристрій, встановлений з можливістю дії на рухомі контакти шляхом повороту їх контактоутримувачів, що спираються на дугоподібні пружні елементи, до того ж, діючий на рухомі контакти пристрій виконано у вигляді трьох окремих пружних елементів (Авторське свідоцтво СРСР №1334206, Н01НЗЗ/56, 1987, Бюл. №32) Відсутність захисту від неприпустимого нагрівання вакуумної камери такого вимикача при неприпустимих струмових навантаженнях знижує надійність його експлуатації. В основу корисної моделі поставлене завдання удосконалення триполюсного вакуумного вимикача в якому за рахунок введення нових конструктивних елементів та матеріалу забезпечується розмикання контактів у випадку неприпустимого підвищення температури всередині камер і відповідно підвищується надійність експлуатації Поставлена задача вирішується тим, що у триполюсному вакуумному вимикачеві з однією дугогасною камерою, що містить корпус, три нерухомих контакти, три рухомих контакти, які їм відповідають, з контактоутримувачами і гнучкими з'єднаннями з контактними виводами, екрани, осьовий стрижень, закріплений по осі мембрани, що закриває камеру, який несе на собі пристрій, встанов О CO 4304 лении з можливістю дії на рухомі контакти шляхом повороту їх контактоутримувачів, що спираються на дугоподібні пружні елементи, відповідно з корисною моделлю пристрій для повороту контактоутримувачів рухомих контактів виконано з термобіметалу у формі сферичного сегмента з вершиною, встановленою на осьовому стрижні, до причому активний шар термобіметалу в нормальних умовах експлуатацій утворює зовнішню поверхню сегмента. Запропонований триполюсний вакуумний вимикач відрізняється від прототипу матеріалом та конструкцією елементів, що діють на рухомі контакти. Сутність корисної моделі заключається в тому, що при неприпустимому підвищенні температури всередині дугогасної камери, сферичний сегмент, в результаті теплових деформацій поступово розпрямляється, а потім стрибкоподібно змінює напрям радіуса кривизни. В результаті, сферичний сегмент припиняє дію на контактоутримувачі рухомих контактів, і дугоподібні пружні елементи, розгортаючись, розмикають контакти і, відповідно, знищують джерело неприпустимого нагрівання, підвищуючи цим надійність експлуатації* вимикача. На пропонованому кресленні показана вакуумна дугогасна камера запропонованого вимикача. Триполюсний вакуумний вимикач містить камеру, в корпусі 1 якої' розміщені нерухомі контакти 2 і рухомі контакти 3, що їм відповідають. Кожна пара контактів 2 І 3 охоплена екранами 4. По осі, яка закриває камеру мембрани 5, розташований керуючий рухомими контактами 3 стрижень 6. Рухомі контакти 3 встановлені на контактоутримувачах 7 і з'єднані з контактними виводами 8 гнучкими з'єднаннями 9 Контактоутримувачі 7 закріплені на дугоподібних пружних елементах 10. Стрижень 6 несе на собі сферичний сегмент 11, виконаний з термобіметалу. Замикання контактів 2 і 3 здійснюється зміщенням стрижня 6 всередину корпуса 1 дугогасної камери у напрямку розташування рухомих контак Комп'ютерна верстка Л Литвиненко тів 3. Можливість зміщення стрижня 6 забезпечується мембраною 5. При цьому, сферичний сегмент 11 натискає на контактоутримувачі 7 рухомих контактів 3, повертає іх коло місця кріплення пружних елементів 10 та замикає всі три пари контактів із збільшенням вигину елементів 10. Гнучке з'єднання 9 забезпечує свободу переміщення контактів 3 відносно контактних виводів 8. Таке ввімкнене положення показане на кресленні. Вимкнення здійснюється зміщенням стрижня 6 і, відповідно, сферичного сегмента 11 у напрямку відходу від контактоутримувачів 7. В результаті, пружні елементи 10, розгинаючись, повертають контактоутримувачі 7 з розмиканням контактів. У випадку неприпустимого нагрівання камери, сферичний сегмент 11 розпрямлюється І стрибкоподібно змінює напрямок кривизни, знімаючи навантаження з пружних елементів 10, що розмикають при цьому контакти. Запилення продуктів електричної ерозії контактів в процесі їх розмикання на внутрішню поверхню корпуса 1 запобігають екрани 4. Якщо стрижень 6 керує електромагнітний привод, можливість повторного замикання контактів внаслідок охолодження камери може бути виключена використанням реле із замикаючим контактом, обмотка якого живиться напругою на виході вимикача, а контакт, що замикає, встановлений в ланцюгу живлення обмотки електромагнітного привода вимикача. Контакт, який розмикає в ланцюгу живлення обмотки електромагнітного привода, може бути встановлений всередині камери з розмиканням контакту при зміні напрямку радіуса кривизни сферичного сегмента. Тепловий захист вакуумної дугогасної камери запропонованого вимикача усуває можливість незворотних процесів в її елементах внаслідок неприпустимого нагрівання, зберігаючи тим самим надійність її експлуатації, одночасно усуваючи джерело неприпустимого нагрівання, яке обумовлене аварійною ситуацією в ланцюгу навантаження обладнання, що живиться. Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
