Вакуумний вимикач

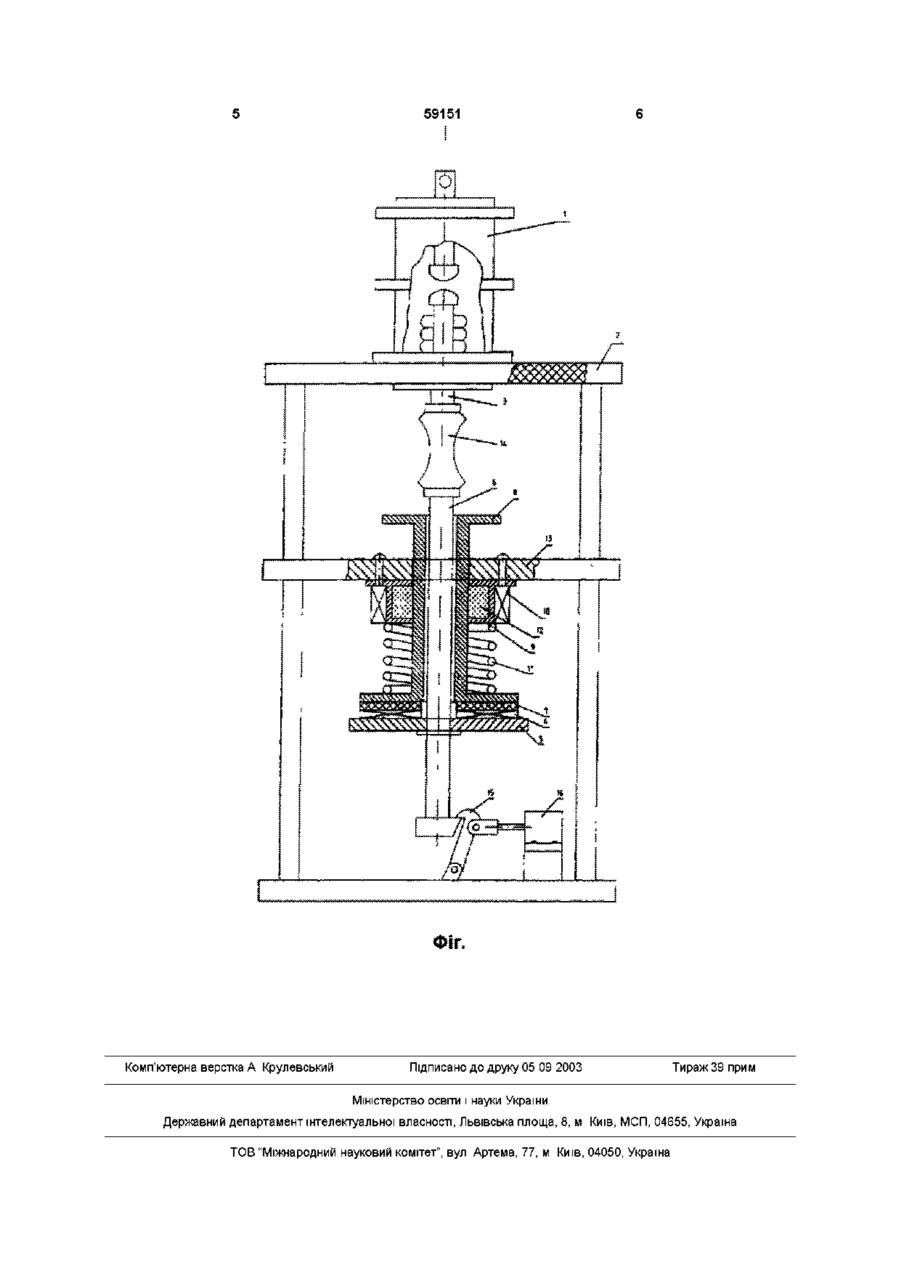

1 Вакуумний вимикач, що містить вакуумну дугогасильну камеру, корпус, шток, зв'язаний одним кінцем з рухомим контактом, а іншим - з защіпкою, і привід індукційно-динамічного типу у Винахід відноситься до електроапаратобудування і може бути використаний для комутації силових електричних кіл ВІДОМІ вакуумні вимикачі, що містять дугогасильну камеру, шток, зв'язаний одним кінцем з рухомим контактом, а іншим - з защіпкою, і привід індукційно-динамічного типу у вигляді котушки, і зв'язаного зі штоком диска з немагнітного матеріалу [1] Недоліком означеного вимикача є те, що зазор між контактами всередині вакуумної камери, що утвориться внаслідок їхньої ерозії, не компенсується зовсім, або компенсується частково Відомий також вимикач з індукційнодинамічним приведенням, в якому зазор між контактами компенсується шляхом кріплення котушки приведення до масивної рухомої основи, що виконується, наприклад, з свинцю, що водночас обважнює і здорожчує конструкцію [2] Найбільш близьким по технічній суті до запропонованого є вакуумний вимикач, що містить вакуумну дугогасильну камеру, шток, зв'язаний одним кінцем з рухомим контактом, а іншим - з защіпкою, привід індукційно-динамічного типу у вигляді котушки, і зв'язаного зі штоком диска з немагнітного матеріалу Котушка привода укріплена на ІЗОЛЯЦІЙНІЙ ПЛИТІ, жорстко зв'язаній з додатково введе ними судинами, заповненими рідиною, всередині яких розміщені циліндри з наскрізними капілярними отворами і штоками, що кріпляться до нерухомої основи, прикріпленої до корпусу вимикача [3] Недоліком зазначеного вимикача є те, що в вигляді котушки і звязаного зі штоком диска з немагнітного матеріалу, який відрізняється тим, що котушка приводу укріплена на введеній ІЗОЛЯЦІЙНІЙ ПЛИТІ, жорстко зв'язаній з додатково введеною циліндричною стійкою, що проходить всередині порошкової електромагнітної муфти, жорстко закріпленої на нерухомій основі корпусу вимикача 2 Вакуумний вимикач по п 1, який відрізняється тим, що між муфтою і стійкої розташована зворотна пружина процесі його експлуатації при замиканні контактів відбувається гальмування рухомого контакту, внаслідок чого виникає дуга і ерозія контактної пари, що приводить до значного скорочення строку служби вимикача Заявлюваний винахід вирішує задачу підвищення ДОВГОВІЧНОСТІ і надійності роботи вакуумного вимикача за рахунок компенсації зносу контактів, викликаного електричної ерозією Задача вирішується за допомогою кріплення котушки приведення на ІЗОЛЯЦІЙНІЙ ПЛИТІ, жорстко зв'язаній з порожнім корпусом з феромагнітного матеріалу, ковзного всередині резервуару з феромагнітними частинками, що охоплюється котушкою постійного струму, і прикріпленого до нерухомої основи, жорстко зв'язаної з корпусом вимикача На кресленні зображений вакуумний вимикач Вакуумна камера 1 кріпиться до основи 2 з ІЗОЛЯЦІЙНОГО матеріалу з боку рухомого контакту З Привід вимикача - індукційно-динамічний, що складається з плоскої котушки 4 і металевого диска 5 з немагнітного матеріалу, зв'язаного зі штоком 6, котушка 4 кріпиться до плити 7 кільцеподібної форми з ІЗОЛЯЦІЙНОГО матеріалу, що в свою чергу, встановлюється на фланці рухомої циліндричної стійки 8, що проходить всередині порошкової електромагнітної муфти 9 з обмоткою 10 Між фланцем стійки і муфти розташована зворотна пружина 11 Муфта 9 заповнена порошком 12 з феромагнітного матеріалу і крепится на основі 13, жорстко ю ю 59151 прикріпленої до корпусу вимикача Шток 6 вимикача через тяговий ізолятор 14 зв'язаний з рухомим контактом 3 вакуумної камери 1 Для фіксації контактів вимикача в розімкнутому стані використовують защіпку 15, звільнення якої здійснюється електромагнітом 16 Пристрій працює наступним чином В вихідному положенні контакти всередині вакуумної камери піджаті друг до друга, а котушка 4 щільно прилягає до диску 5 за рахунок зусилля зворотної пружини 11 Імпульс напруги подається на котушку 4, при цьому в дисці 5 наводяться струми, що створюють магнітне поле протилежного направлення Взаємодія протилежно направлених полів диска, і котушки приводить до виникнення сили відштовхування між ними Водночас з імпульсом напруги подається живлення на обмотку 10 порошкової муфти 9 Під ДІЄЮ порошку 12 стійка 8 фіксується відносно корпусу вимикача і котушка 4 залишається нерухомою Диск 5 рухається вниз, захоплюючи за собою шток 6, а разом з ним ізолятор 14 і рухомий контакт 3 вакуумної камери 1 В крайньому нижньому положенні шток 6 фіксується защіпкою 15 Для повернення вимикача в вихідне положення подається живлення на електромагніт 16, що звільняє защіпку 15 При цьому шток 6 рухається вверх і через диск 5 тисне на котушку 4, плиту 7 і стійку 8 Оскільки порошкова муфта 9 при цьому виключена, стійка 8 вільно переміщається вверх разом зі штоком 6, ізолятором 14 і рухомим контактом 3 до забезпечення надійного натиску контактів всередині вакуумної камери 1 Запропонований пристрій вигідно відрізняється від відомих простотою реалізації, ДОВГОВІЧНІСТЮ І високою, швидкістю замикання контактів Автоматична компенсація зносу контактів забезпечує постійну величину їх підтиснень Джерела інформації 1 Авторське свідоцтво СРСР № 524444, кл Н01Н 33/66, 1975 2 Авторське свідоцтво СРСР № 274179, кл 21С 35/09, 1969 3 Авторське свідоцтво СРСР № 904021, кл Н01Н 33/66 59151 Комп'ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
