Вакуумний вимикач

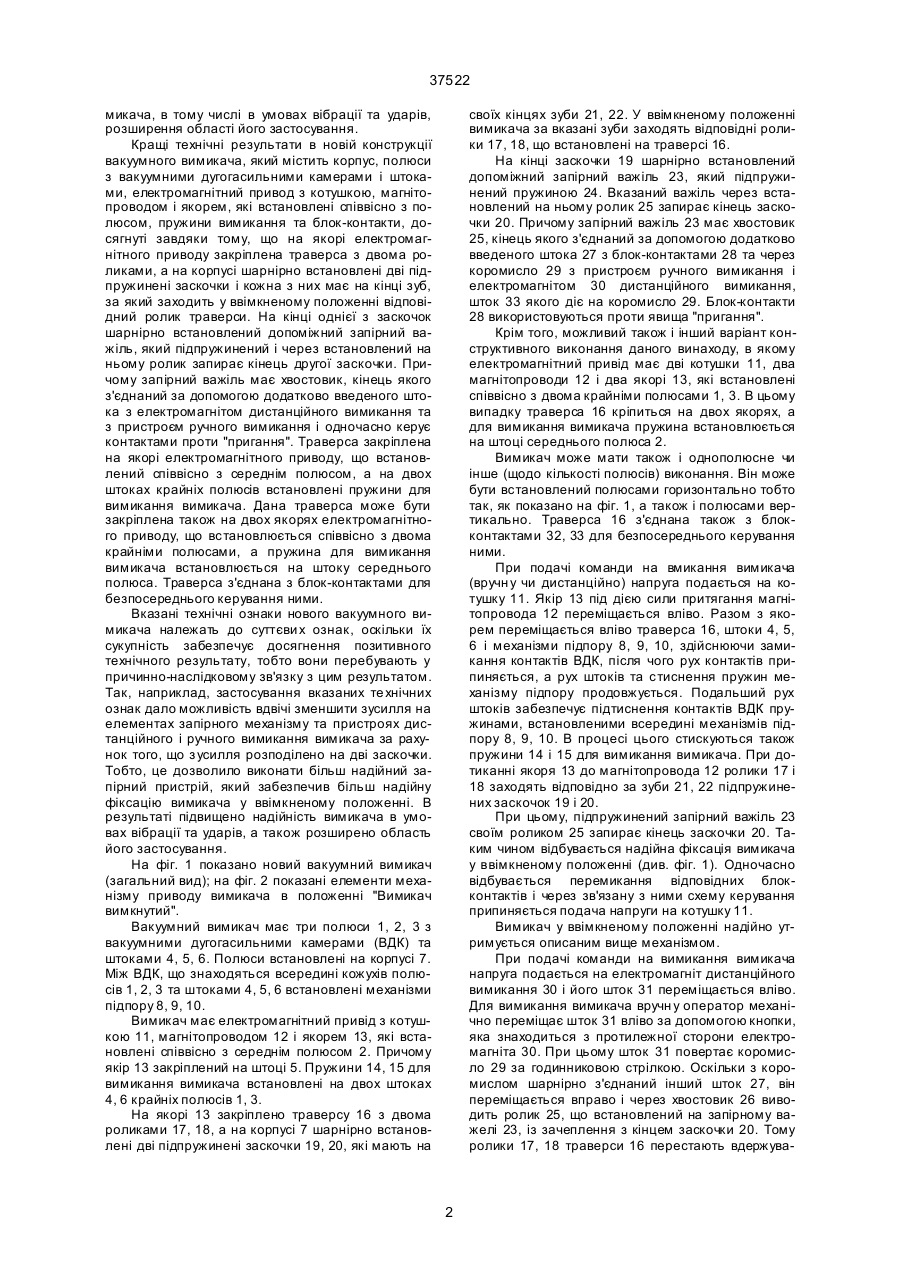

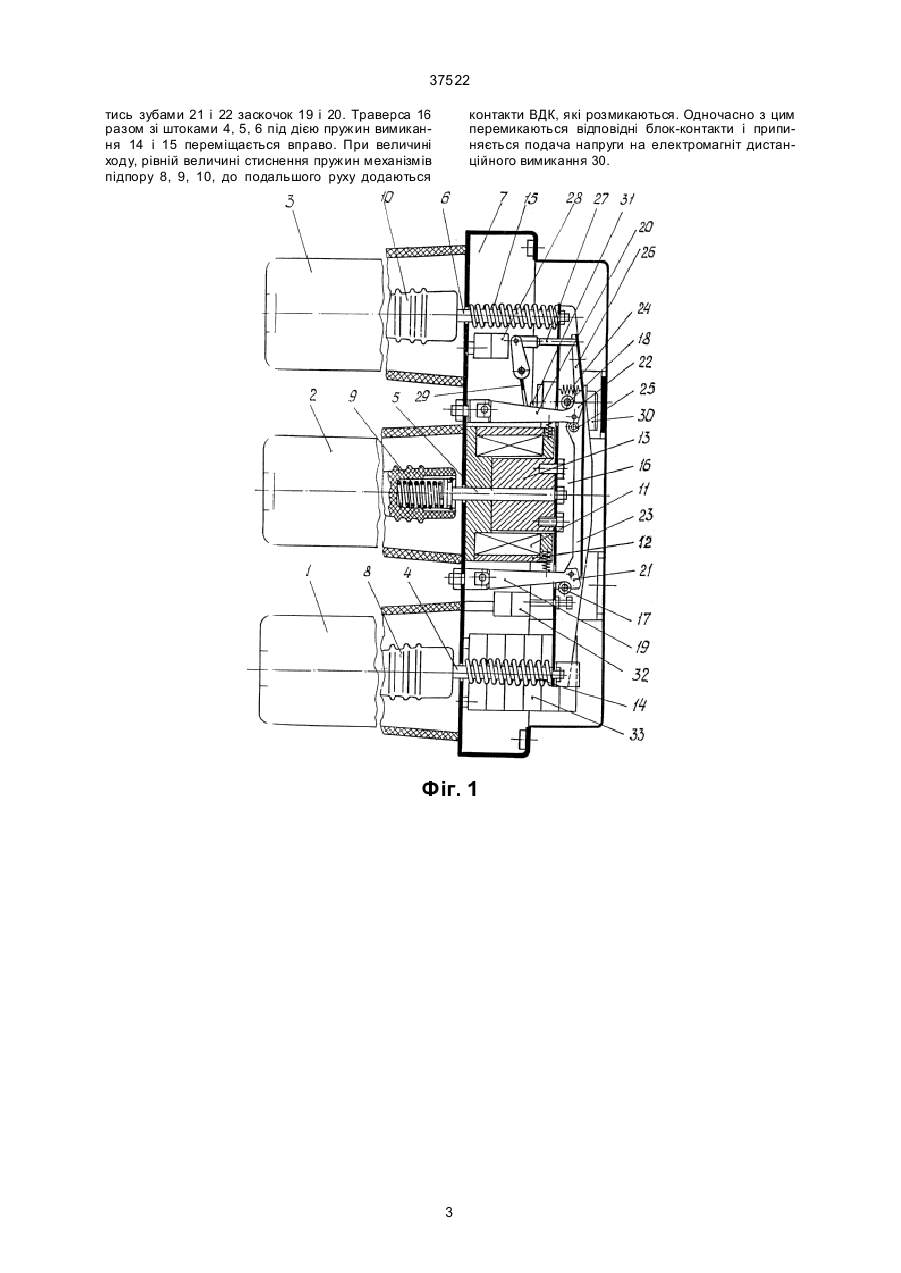

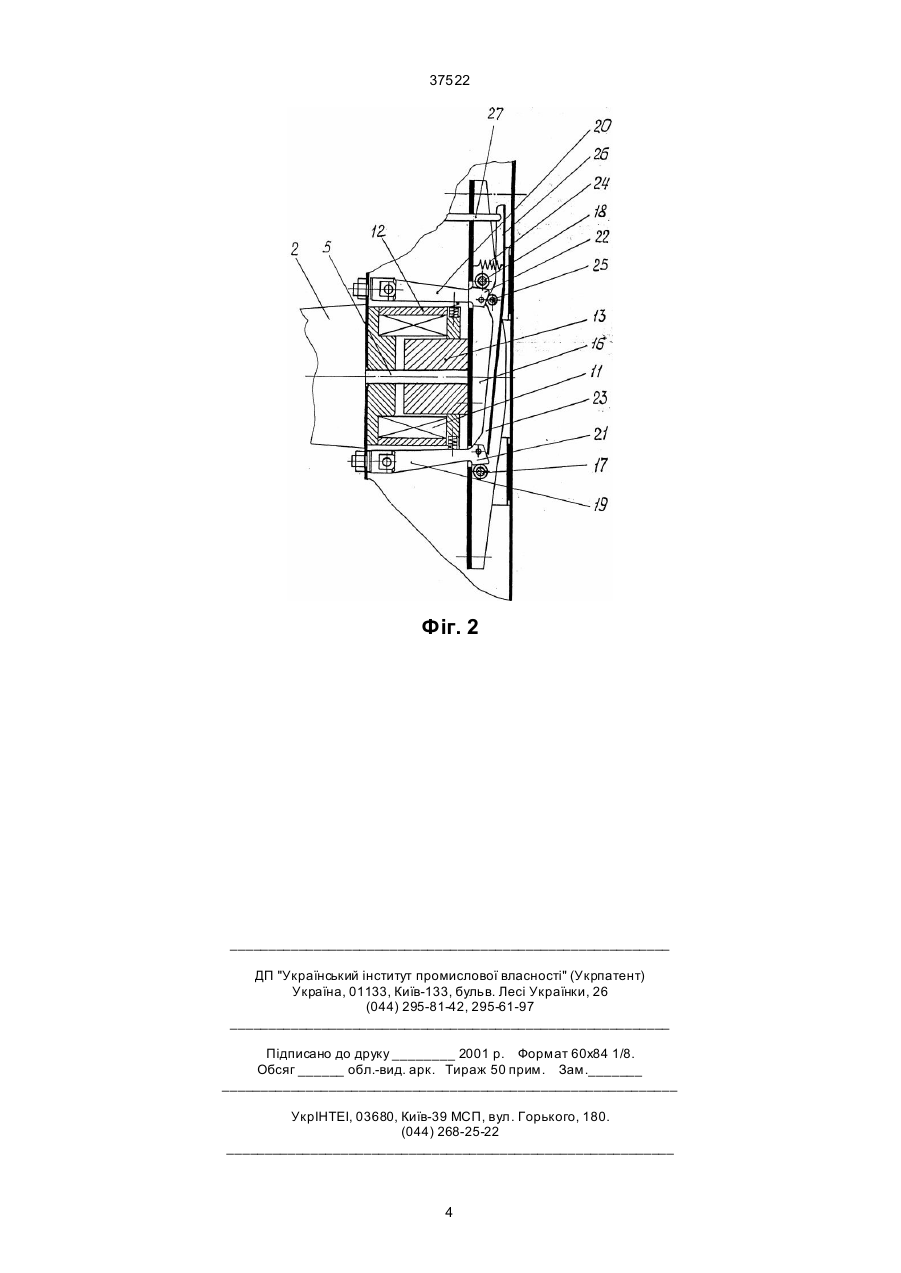

1. Вакуумний вимикач, що має корпус, полюси з вакуумними дугогасильними камерами і штоками, електромагнітний привід з котушкою, магнітопроводом і якорем, які встановлені співвісно з полюсом, пружини вимикання, блок-контакти, який відрізняє ться тим, що на якорі електромагнітного приводу закріплено траверзу з двома роликами, а на корпусі шарнірно встановлені дві підпружинені заскочки, причому кожна з них має на кінці зуб, за який заходить у ввімкненому положенні відповідний ролик траверси, на кінці однієї з заскочок шарнірно встановлений підпружинений запірний ва 37522 микача, в тому числі в умовах вібрації та ударів, розширення області його застосування. Кращі технічні результати в новій конструкції вакуумного вимикача, який містить корпус, полюси з вакуумними дугогасильними камерами і штоками, електромагнітний привод з котушкою, магнітопроводом і якорем, які встановлені співвісно з полюсом, пружини вимикання та блок-контакти, досягнуті завдяки тому, що на якорі електромагнітного приводу закріплена траверса з двома роликами, а на корпусі шарнірно встановлені дві підпружинені заскочки і кожна з них має на кінці зуб, за який заходить у ввімкненому положенні відповідний ролик траверси. На кінці однієї з заскочок шарнірно встановлений допоміжний запірний важіль, який підпружинений і через встановлений на ньому ролик запирає кінець другої заскочки. Причому запірний важіль має хвостовик, кінець якого з'єднаний за допомогою додатково введеного штока з електромагнітом дистанційного вимикання та з пристроєм ручного вимикання і одночасно керує контактами проти "пригання". Траверса закріплена на якорі електромагнітного приводу, що встановлений співвісно з середнім полюсом, а на двох штоках крайніх полюсів встановлені пружини для вимикання вимикача. Дана траверса може бути закріплена також на двох якорях електромагнітного приводу, що встановлюється співвісно з двома крайніми полюсами, а пружина для вимикання вимикача встановлюється на штоку середнього полюса. Траверса з'єднана з блок-контактами для безпосереднього керування ними. Вказані технічні ознаки нового вакуумного вимикача належать до суттєви х ознак, оскільки їх сукупність забезпечує досягнення позитивного технічного результату, тобто вони перебувають у причинно-наслідковому зв'язку з цим результатом. Так, наприклад, застосування вказаних те хнічних ознак дало можливість вдвічі зменшити зусилля на елементах запірного механізму та пристроях дистанційного і ручного вимикання вимикача за рахунок того, що з усилля розподілено на дві заскочки. Тобто, це дозволило виконати більш надійний запірний пристрій, який забезпечив більш надійну фіксацію вимикача у ввімкненому положенні. В результаті підвищено надійність вимикача в умовах вібрації та ударів, а також розширено область його застосування. На фіг. 1 показано новий вакуумний вимикач (загальний вид); на фіг. 2 показані елементи механізму приводу вимикача в положенні "Вимикач вимкнутий". Вакуумний вимикач має три полюси 1, 2, 3 з вакуумними дугогасильними камерами (ВДК) та штоками 4, 5, 6. Полюси встановлені на корпусі 7. Між ВДК, що знаходяться всередині кожухів полюсів 1, 2, 3 та штоками 4, 5, 6 встановлені механізми підпору 8, 9, 10. Вимикач має електромагнітний привід з котушкою 11, магнітопроводом 12 і якорем 13, які встановлені співвісно з середнім полюсом 2. Причому якір 13 закріплений на штоці 5. Пружини 14, 15 для вимикання вимикача встановлені на двох штоках 4, 6 крайніх полюсів 1, 3. На якорі 13 закріплено траверсу 16 з двома роликами 17, 18, а на корпусі 7 шарнірно встановлені дві підпружинені заскочки 19, 20, які мають на своїх кінцях зуби 21, 22. У ввімкненому положенні вимикача за вказані зуби заходять відповідні ролики 17, 18, що встановлені на траверсі 16. На кінці заскочки 19 шарнірно встановлений допоміжний запірний важіль 23, який підпружинений пружиною 24. Вказаний важіль через встановлений на ньому ролик 25 запирає кінець заскочки 20. Причому запірний важіль 23 має хвостовик 25, кінець якого з'єднаний за допомогою додатково введеного штока 27 з блок-контактами 28 та через коромисло 29 з пристроєм ручного вимикання і електромагнітом 30 дистанційного вимикання, шток 33 якого діє на коромисло 29. Блок-контакти 28 використовуються проти явища "пригання". Крім того, можливий також і інший варіант конструктивного виконання даного винаходу, в якому електромагнітний привід має дві котушки 11, два магнітопроводи 12 і два якорі 13, які встановлені співвісно з двома крайніми полюсами 1, 3. В цьому випадку траверса 16 кріпиться на двох якорях, а для вимикання вимикача пружина встановлюється на штоці середнього полюса 2. Вимикач може мати також і однополюсне чи інше (щодо кількості полюсів) виконання. Він може бути встановлений полюсами горизонтально тобто так, як показано на фіг. 1, а також і полюсами вертикально. Траверса 16 з'єднана також з блокконтактами 32, 33 для безпосереднього керування ними. При подачі команди на вмикання вимикача (вручн у чи дистанційно) напруга подається на котушку 11. Якір 13 під дією сили притягання магнітопровода 12 переміщається вліво. Разом з якорем переміщається вліво траверса 16, штоки 4, 5, 6 і механізми підпору 8, 9, 10, здійснюючи замикання контактів ВДК, після чого рух контактів припиняється, а рух штоків та стиснення пружин механізму підпору продовжується. Подальший рух штоків забезпечує підтиснення контактів ВДК пружинами, встановленими всередині механізмів підпору 8, 9, 10. В процесі цього стискуються також пружини 14 і 15 для вимикання вимикача. При дотиканні якоря 13 до магнітопровода 12 ролики 17 і 18 заходять відповідно за зуби 21, 22 підпружинених заскочок 19 і 20. При цьому, підпружинений запірний важіль 23 своїм роликом 25 запирає кінець заскочки 20. Таким чином відбувається надійна фіксація вимикача у ввімкненому положенні (див. фіг. 1). Одночасно відбувається перемикання відповідних блокконтактів і через зв'язану з ними схему керування припиняється подача напруги на котушку 11. Вимикач у ввімкненому положенні надійно утримується описаним вище механізмом. При подачі команди на вимикання вимикача напруга подається на електромагніт дистанційного вимикання 30 і його шток 31 переміщається вліво. Для вимикання вимикача вручн у оператор механічно переміщає шток 31 вліво за допомогою кнопки, яка знаходиться з протилежної сторони електромагніта 30. При цьому шток 31 повертає коромисло 29 за годинниковою стрілкою. Оскільки з коромислом шарнірно з'єднаний інший шток 27, він переміщається вправо і через хвостовик 26 виводить ролик 25, що встановлений на запірному важелі 23, із зачеплення з кінцем заскочки 20. Тому ролики 17, 18 траверси 16 перестають вдержува 2 37522 тись зубами 21 і 22 заскочок 19 і 20. Траверса 16 разом зі штоками 4, 5, 6 під дією пружин вимикання 14 і 15 переміщається вправо. При величині ходу, рівній величині стиснення пружин механізмів підпору 8, 9, 10, до подальшого руху додаються контакти ВДК, які розмикаються. Одночасно з цим перемикаються відповідні блок-контакти і припиняється подача напруги на електромагніт дистанційного вимикання 30. Фіг. 1 3 37522 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
