92 мм міномет на колісній парі

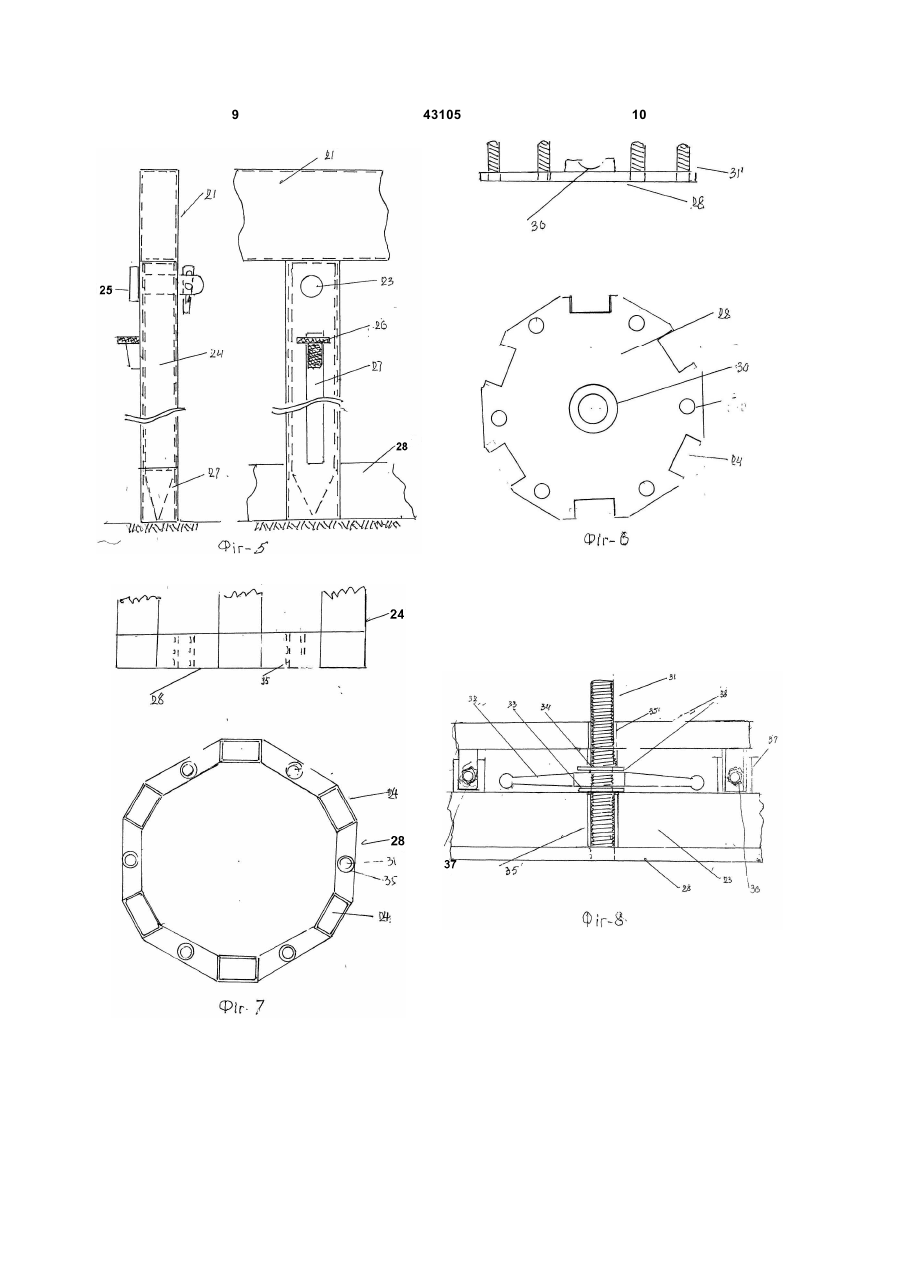

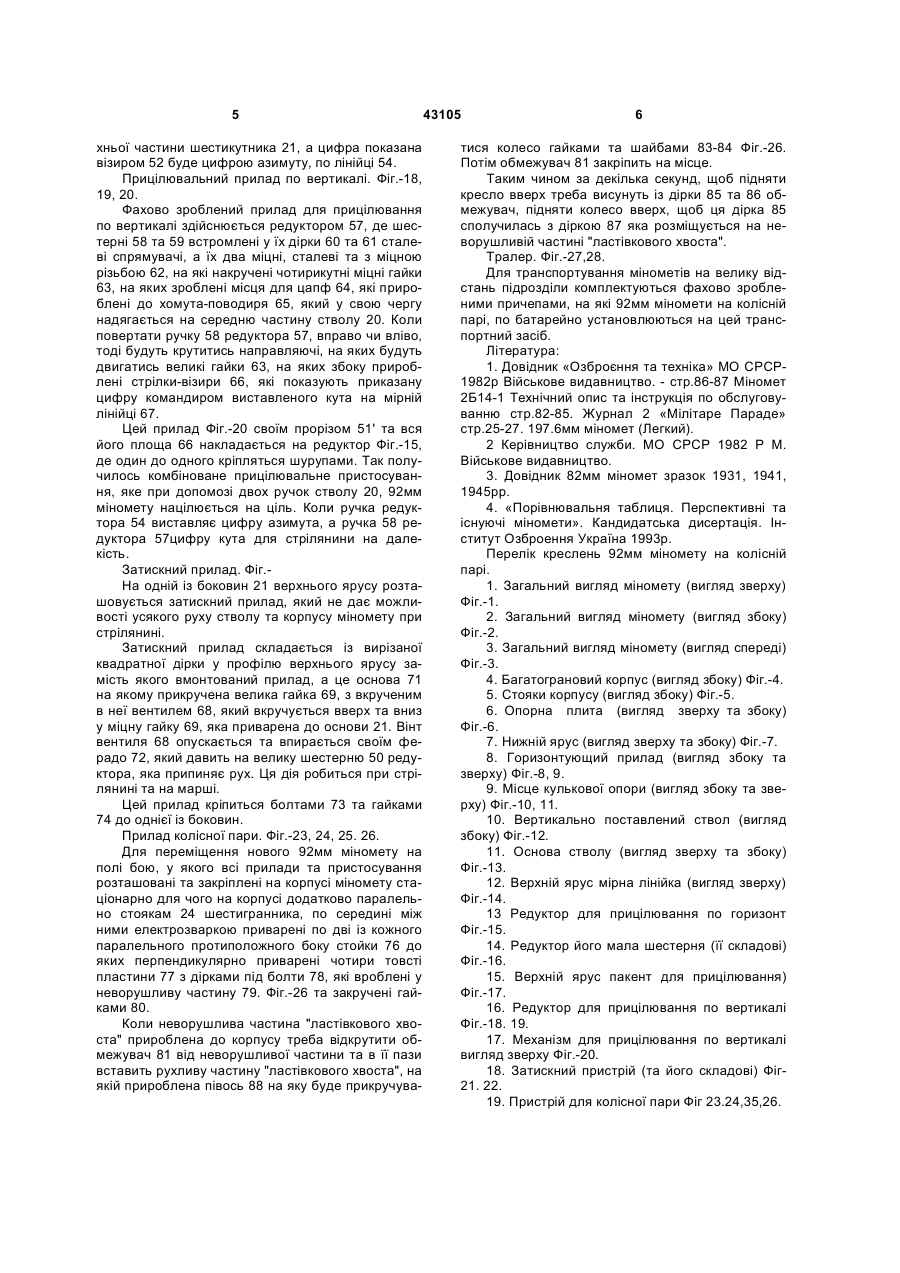

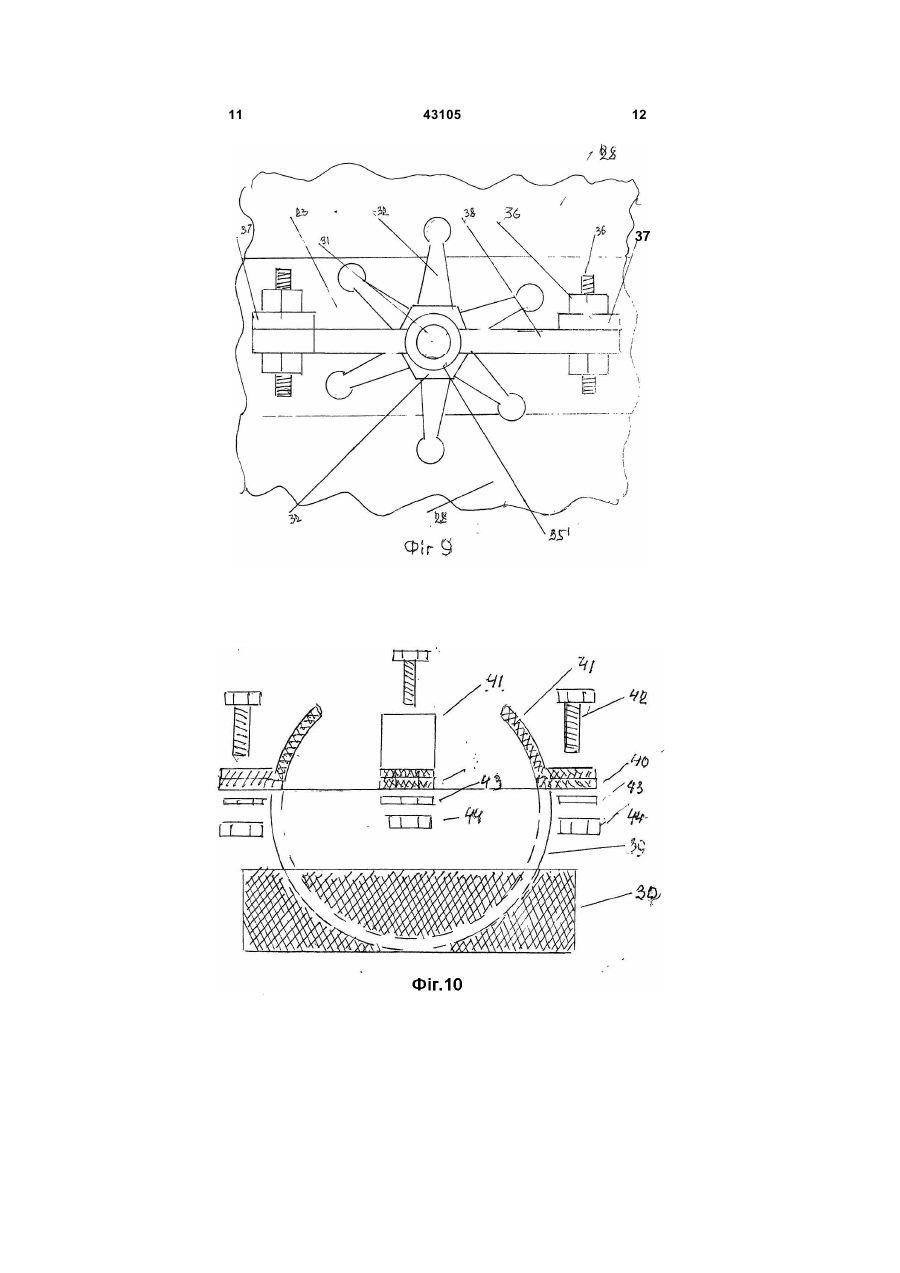

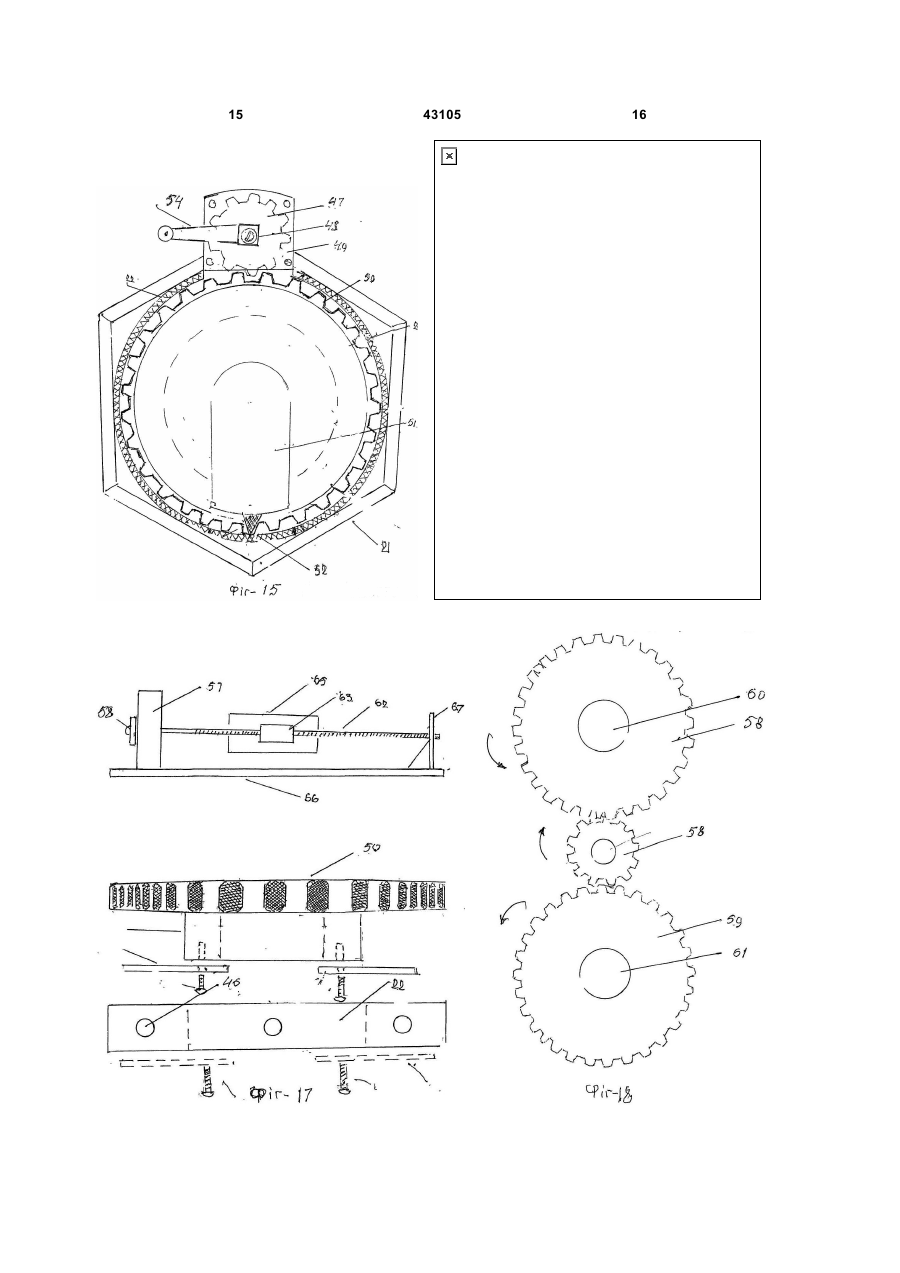

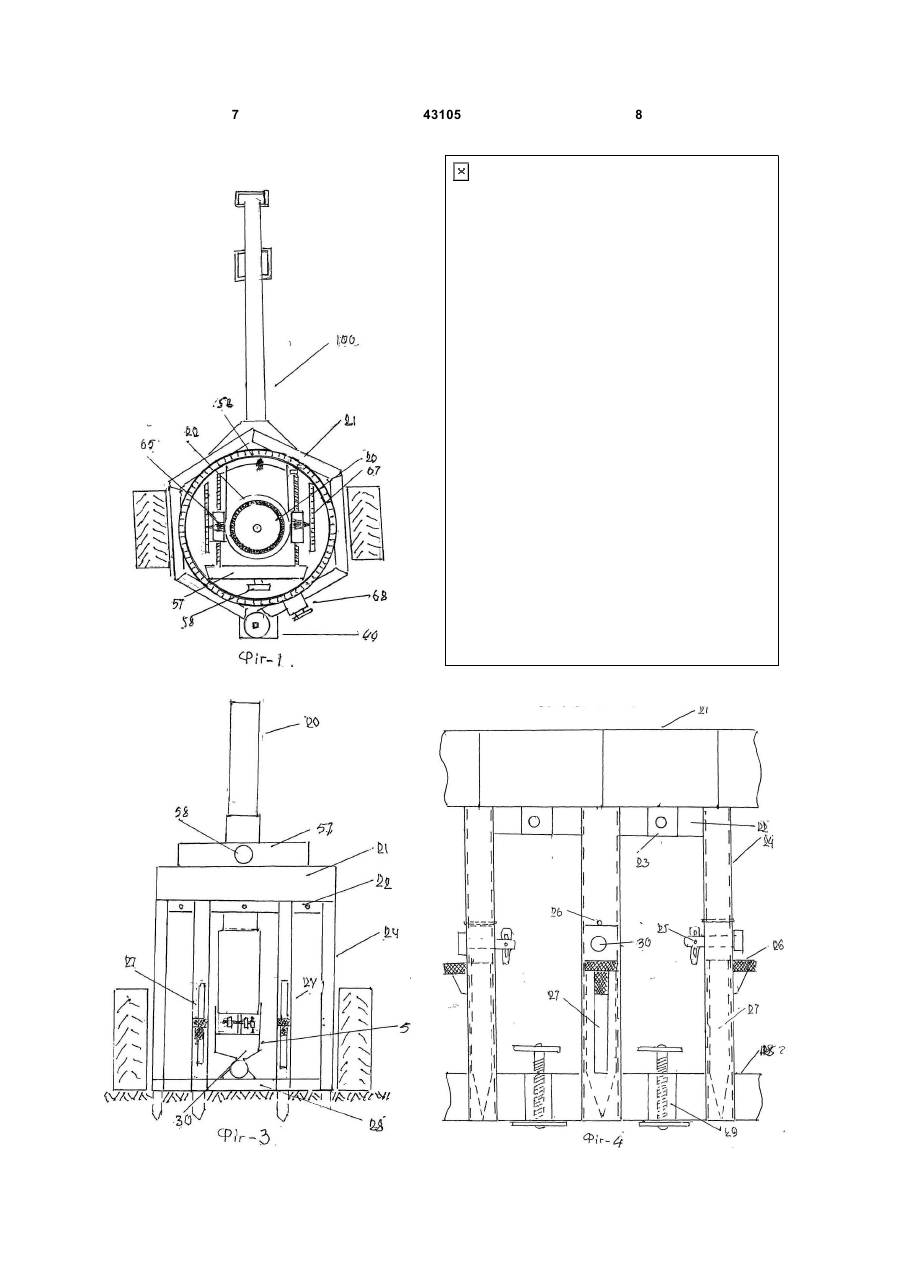

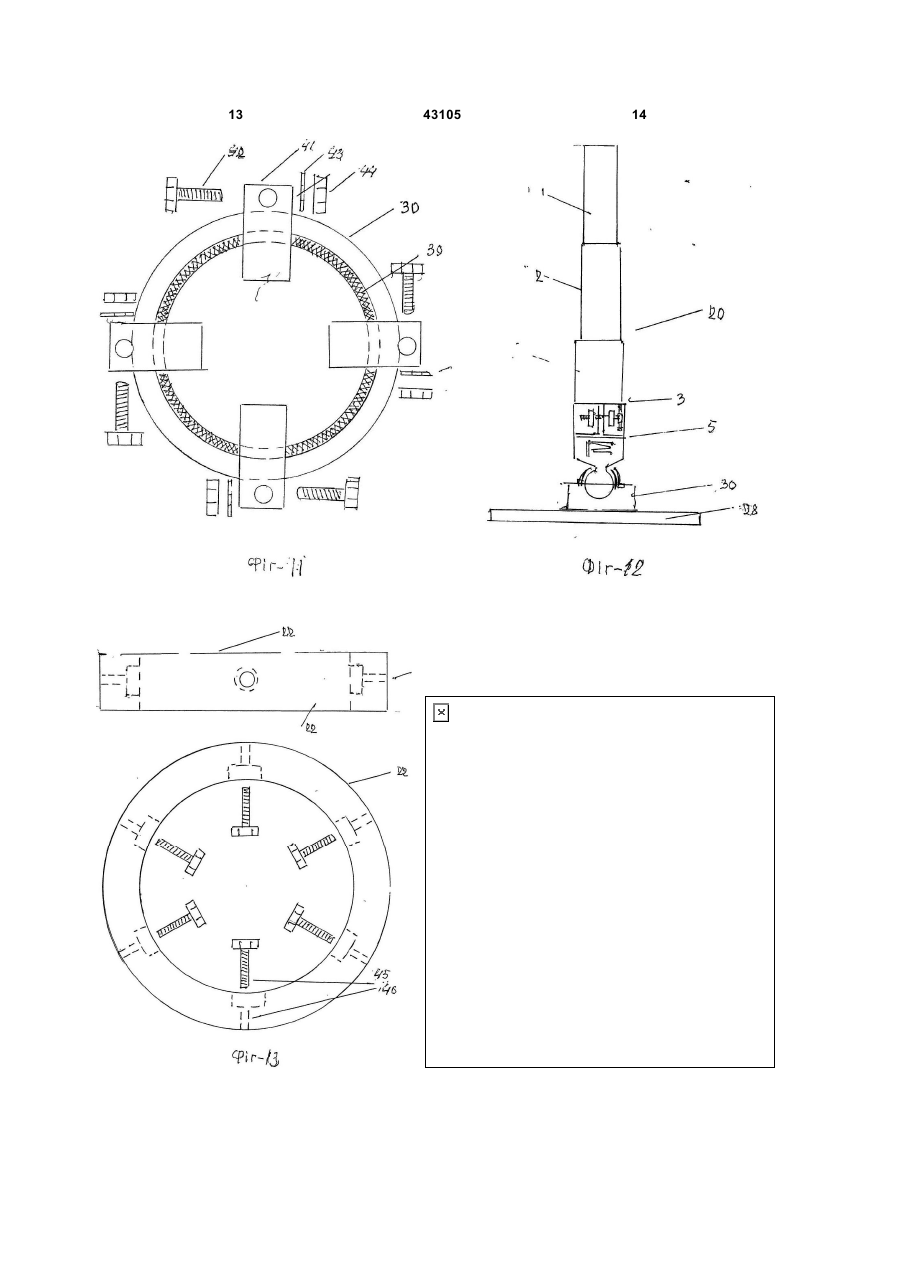

1. 92 мм міномет на колісній парі, що має ствол, опорну плиту, двоногу-лафет, прицілювальні та горизонтуючі прилади, який відрізняється тим, що його багатогранний корпус складається із нижнього та верхнього ярусу, на яких розташовані всі основні складові, прилади та пристосування, які стаціонарно прикріплені до його корпусу, де на нижньому ярусі розташована опорна плита у середині якої у сферичному келиху, в який встромляється своєю кульковою опорою вертикально закріплений ствол міномета, а на цапфах, по їх середині, розташовуються горизонтуючі прилади, якими вирівнюються верхня площина яруса, на яких розміщується велика шестірня (ведуча), в якій виконаний по її середині проріз, по якому будуть нахилятись вперед та назад прицілювальні прила U 2 (19) 1 3 Всі ці недоліки збірно-розбірної конструкції, які можна, но не треба перелікувати , для затрати лишнього часу. Перепроваджувати експеримент з поганими та дуже поганими зразками, яким виповнюється сто років, щоб розпізнати ще один гарний приклад - ні до чого. Рішенням технічного завдання, щоб зробити нову конструкцію міномету, зразок якого допоможе ліквідувати усі недоліки, які були перелічені вище, які були закладені більше ста років капітаном російської армії на Петербурзьких арсеналах Тобято А.В. Нова конструкція 92мм міномету, який має багатогранний корпус, який у свою чергу, складається із двох ярусів, на нижньому якого, стаціонарно закріплена опорна плита з сферичною чашею по середині, а на кожній із боковин шестикутника прироблений горизонтуючий прилад, а ствол нової конструкції, який розташовується у конструкції вертикально у сферичному келиху (чаші) так що немає ніякого руху, ні вертикально, ні горизонтально. На верхньому ярусі стаціонарно розташовані прицілювальні приладдя, як по горизонталі, також і по вертикалі, мірні лінійки та уровні, а также затискні механізми. А для забезпечення конструкції нового міномету на двох полках шестикутника прироблена колісна пара для забезпечення вогневого засобу маневру на полі бою. Порівнювальний аналіз заявленого технічного рішення із прототипом дає можливість зробити вивід, що багатогранний корпус, який обладнаний фахово укомплектованими прицілювальними приладдями, які дають багато переваг перед старою безкорпусною збірно-розбірною конструкцією, яка має багато техніко-конструктивних недоліків, які не були визначені з початку 20 віку, коли розвиток, і цивільної, і військової, і транспортної техніки тільки зароджувався, а вимагання були незначні. Таким чином заявлений 92мм міномет відповідає критерію винаходу як «новизна», як нове технічне рішення у даній галузі техніки, дозволяє виявити признаки, які різняться від прототипу, що дає можливість зробити вивід, що існує в критерію "Істотні ознаки". Сутність корисній моделі пояснюється кресленням, де на Фіг.-1.23 показано загальний вигляд нової конструкції 92мм міномету на колісній парі (вигляд зверху, вигляд збоку та вигляд ззаду). Новий 92мм міномет конструктивно у собі має міцний зроблений із сталевого профілю корпус який складається із нижнього яруса 28, верхнього яруса 21, та стояки 24, які зварюють між собою верхній та нижній яруси. У кожному стояку 24. у середині вмонтовані сталеві кілки 27 з п’яткою 26 та обмежувачем 25. Цей пристрій служить для кращого кріплення конструкції міномету з ґрунтом вогневої позиції. На нижньому ярусі, по середині кожного боку шестикутнику змонтовані та поставлені горизонтуючі прилади 29. а це Нижній ярус Фіг.4, 5, 6, 7, 8, 9, 10, 11. Опорна плита Фіг.6 горизонтуючі прилади 8,9 Опорна плита це шестикутник сталевий лист товщиною 15-20мм, на кожній стороні якого про 43105 4 роблена дірка 31 в яку встромляється різьбою вверх болт 31', який приварюється електрозваркою знизу її площини. На кожній стороні шестикутника нижнього ярусу, по її середині, зроблені дірки під болт 31, в яку встромляється трубка 35 для міцності, яка приварюється електрозваркою, потім на боковині приварюються провушини 37, до яких болтами 36 прикручується провушина коромисла 38. Зверху на болт 31 накручується велика гайка з ручками 32 (вентиль) між гайкою та боковиною кладуться шайби 33, 34, в які впираються трубки 39'. Таким чином, коли велика гайка 32 викручується, вона впирається у трубку 35' коромисла 38, яке своїми провушинами 37 піднімає боковину нижнього ярусу і коли гайку завертати, коромисло опускається. Тоді опорна плита 28 лежить щільно на землі, а боковини піднімаються та опускаються, а уровні, які розташовані на верхньому ярусі, а їх два покажуть, що площа верхнього ярусу відгоризонтована, тоді ствол міномету 20 виставить досить потрібний кут для стрілянини по далекості. Нижній ярус Фіг.-4, 5. Опорна плита та горизонтуючий прилад. Фіг.-6, -10,11. Опорна плита 28. Це шестикутник, геометрична фігура з вирізаними 24 кутами для сцеплення сталевих кілків 27, які вмонтовані у стояки 24 (а їх шість). По середині опорної плити в її центрі прикручений сферичний келих 30, в який встромляється своєю кульковою опорою ствол 20. На кожній боковині шестикутника 28 пророблені дірки 31 під болти 31' на які накручуються великі гайки 32. Сферичний келих. 10, 11 Сферичний келих Фіг.-10, 11 який складається із основи 30, сферичної полусфери 39 приварені електрозваркою провушини з дірками 40 та обмежувачі 41, які прикручуються до провушин 40 болтами 42 шайбою 43 та гайкою 44. Цей пристрій не дає усякого руху стволу при стрілянині, та при переміщені на марші ні вверх, ні по горизонталі. Верхній ярус - Фіг.-4. 13 Верхній ярус, це один із основних частин, який розташований на верхньому шестикутнику 21, де до його низу приварені провушини 23 до яких болтами 45 через фігурні дірки 44 які зроблені у основи ярусу 22 на яке накладається велика шестерня редуктора прицілювання по горизонталі 50, а мала шестерня 47 відома розташована на фахово приробленій полиці на стояку 24. Сама мала шестерня 47 надягається на ось 48 на шайбу 49 зверху на шестерню 47 кладеться заповнювач 52, на який кладеться а потім весь цей пристрій закривається корпусом 55 після чого на ось 48 надягається ручка редуктора 54. Причому, коли прокручуючи ручку редуктора 54 крутиться мала шестерня 47, яка своїми зубами входить в зацеп у зуби великої шестерні 50, то вона буде крутитись навколо стволу 20, а на шестерні 50 розташовується візир 52, який розташований по середині прорізу 51 великої шестерні 50, тоді візир 52 пo мірній лінійці, приробленої до вер 5 хньої частини шестикутника 21, а цифра показана візиром 52 буде цифрою азимуту, по лінійці 54. Прицілювальний прилад по вертикалі. Фіг.-18, 19, 20. Фахово зроблений прилад для прицілювання по вертикалі здійснюється редуктором 57, де шестерні 58 та 59 встромлені у їх дірки 60 та 61 сталеві спрямувачі, а їх два міцні, сталеві та з міцною різьбою 62, на які накручені чотирикутні міцні гайки 63, на яких зроблені місця для цапф 64, які прироблені до хомута-поводиря 65, який у свою чергу надягається на середню частину стволу 20. Коли повертати ручку 58 редуктора 57, вправо чи вліво, тоді будуть крутитись направляючі, на яких будуть двигатись великі гайки 63, на яких збоку прироблені стрілки-візири 66, які показують приказану цифру командиром виставленого кута на мірній лінійці 67. Цей прилад Фіг.-20 своїм прорізом 51' та вся його площа 66 накладається на редуктор Фіг.-15, де один до одного кріпляться шурупами. Так получилось комбіноване прицілювальне пристосування, яке при допомозі двох ручок стволу 20, 92мм міномету націлюється на ціль. Коли ручка редуктора 54 виставляє цифру азимута, а ручка 58 редуктора 57цифру кута для стрілянини на далекість. Затискний прилад. Фіг.На одній із боковин 21 верхнього ярусу розташовується затискний прилад, який не дає можливості усякого руху стволу та корпусу міномету при стрілянині. Затискний прилад складається із вирізаної квадратної дірки у профілю верхнього ярусу замість якого вмонтований прилад, а це основа 71 на якому прикручена велика гайка 69, з вкрученим в неї вентилем 68, який вкручується вверх та вниз у міцну гайку 69, яка приварена до основи 21. Вінт вентиля 68 опускається та впирається своїм ферадо 72, який давить на велику шестерню 50 редуктора, яка припиняє рух. Ця дія робиться при стрілянині та на марші. Цей прилад кріпиться болтами 73 та гайками 74 до однієї із боковин. Прилад колісної пари. Фіг.-23, 24, 25. 26. Для переміщення нового 92мм міномету на полі бою, у якого всі прилади та пристосування розташовані та закріплені на корпусі міномету стаціонарно для чого на корпусі додатково паралельно стоякам 24 шестигранника, по середині між ними електрозваркою приварені по дві із кожного паралельного протиположного боку стойки 76 до яких перпендикулярно приварені чотири товсті пластини 77 з дірками під болти 78, які вроблені у неворушливу частину 79. Фіг.-26 та закручені гайками 80. Коли неворушлива частина "ластівкового хвоста" прироблена до корпусу треба відкрутити обмежувач 81 від неворушливої частини та в її пази вставить рухливу частину "ластівкового хвоста", на якій прироблена півось 88 на яку буде прикручува 43105 6 тися колесо гайками та шайбами 83-84 Фіг.-26. Потім обмежувач 81 закріпить на місце. Таким чином за декілька секунд, щоб підняти кресло вверх треба висунуть із дірки85 та 86 обмежувач, підняти колесо вверх, щоб ця дірка 85 сполучилась з діркою 87 яка розміщується на неворушливій частині "ластівкового хвоста". Тралер. Фіг.-27,28. Для транспортування мінометів на велику відстань підрозділи комплектуються фахово зробленими причепами, на які 92мм міномети на колісній парі, по батарейно установлюються на цей транспортний засіб. Література: 1. Довідник «Озброєння та техніка» МО СРСР1982р Військове видавництво. - стр.86-87 Міномет 2Б14-1 Технічний опис та інструкція по обслуговуванню стр.82-85. Журнал 2 «Мілітаре Параде» стр.25-27. 197.6мм міномет (Легкий). 2 Керівництво служби. МО СРСР 1982 Р М. Військове видавництво. 3. Довідник 82мм міномет зразок 1931, 1941, 1945рр. 4. «Порівнювальня таблиця. Перспективні та існуючі міномети». Кандидатська дисертація. Інститут Озброення Україна 1993р. Перелік креслень 92мм міномету на колісній парі. 1. Загальний вигляд міномету (вигляд зверху) Фіг.-1. 2. Загальний вигляд міномету (вигляд збоку) Фіг.-2. 3. Загальний вигляд міномету (вигляд спереді) Фіг.-3. 4. Багатограновий корпус (вигляд збоку) Фіг.-4. 5. Стояки корпусу (вигляд збоку) Фіг.-5. 6. Опорна плита (вигляд зверху та збоку) Фіг.-6. 7. Нижній ярус (вигляд зверху та збоку) Фіг.-7. 8. Горизонтующий прилад (вигляд збоку та зверху) Фіг.-8, 9. 9. Місце кулькової опори (вигляд збоку та зверху) Фіг.-10, 11. 10. Вертикально поставлений ствол (вигляд збоку) Фіг.-12. 11. Основа стволу (вигляд зверху та збоку) Фіг.-13. 12. Верхній ярус мірна лінійка (вигляд зверху) Фіг.-14. 13 Редуктор для прицілювання по горизонт Фіг.-15. 14. Редуктор його мала шестерня (її складові) Фіг.-16. 15. Верхній ярус пакент для прицілювання) Фіг.-17. 16. Редуктор для прицілювання по вертикалі Фіг.-18. 19. 17. Механізм для прицілювання по вертикалі вигляд зверху Фіг.-20. 18. Затискний пристрій (та його складові) Фіг21. 22. 19. Пристрій для колісної пари Фіг 23.24,35,26. 7 43105 8 9 43105 10 11 43105 12 13 43105 14 15 43105 16 17 43105 18 19 Комп’ютерна верстка Н. Лиcенко 43105 Підписне 20 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
