Пристрій для формування блоків із пінополістиролу
Формула / Реферат
Пристрій для формування блоків із пінополістиролу, що містить корпус з розміщеною в ньому із зазором рознімною формою із перфорованими зовнішніми стінками і системи підведення пари до форми, виведення повітря і конденсату із форми, при цьому пристрій оснащений виштовхувачем готової панелі, системою подачі пари, зливу конденсату і виходу пари та подачі охолоджувальної води, а також містить привід, який відрізняється тим, що корпус виконаний у формі паралелепіпеда та розташований горизонтально.
Текст

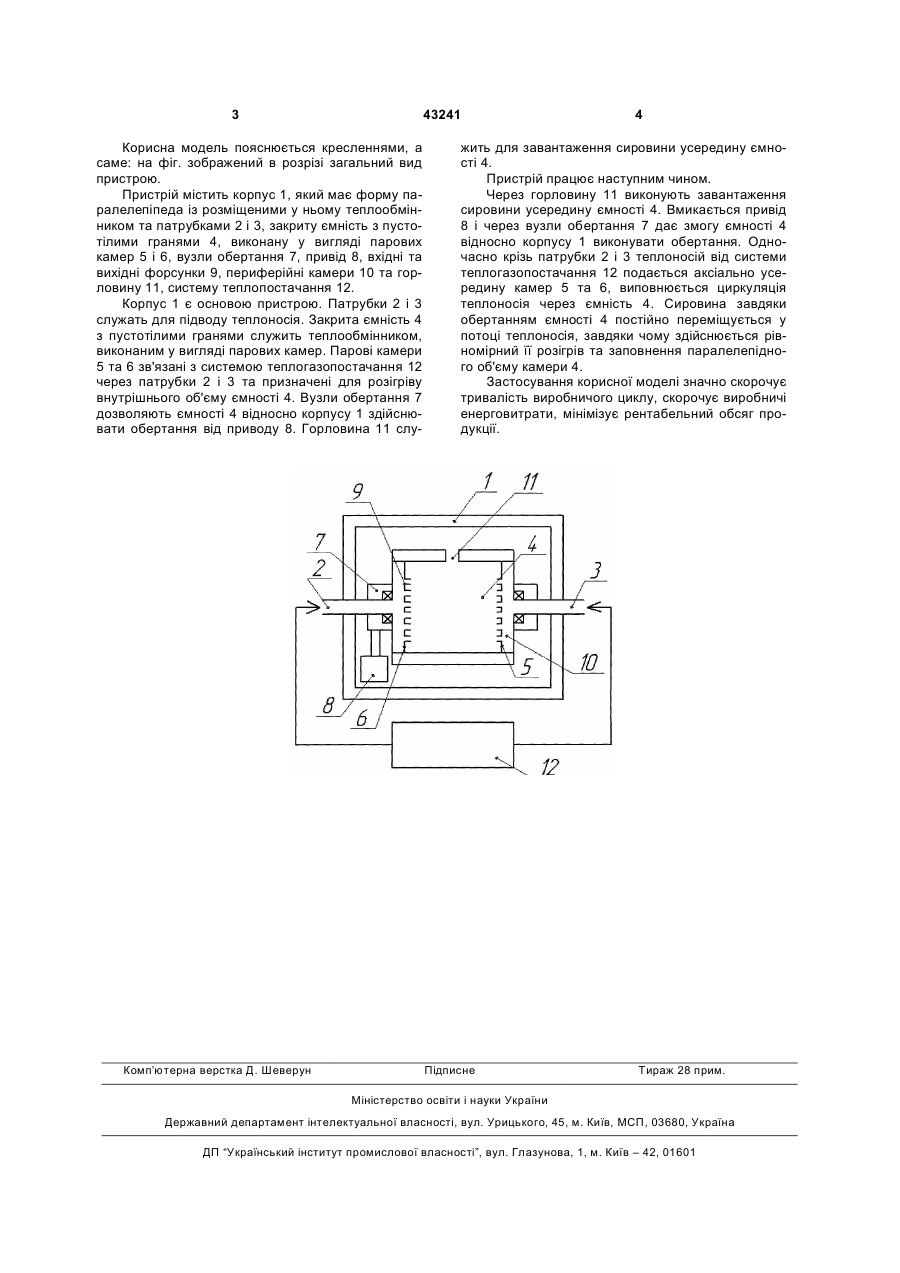

Пристрій для формування блоків із пінополістиролу, що містить корпус з розміщеною в ньому із зазором рознімною формою із перфорованими 3 43241 Корисна модель пояснюється кресленнями, а саме: на фіг. зображений в розрізі загальний вид пристрою. Пристрій містить корпус 1, який має форму паралелепіпеда із розміщеними у ньому теплообмінником та патрубками 2 і 3, закриту ємність з пустотілими гранями 4, виконану у вигляді парових камер 5 і 6, вузли обертання 7, привід 8, вхідні та вихідні форсунки 9, периферійні камери 10 та горловину 11, систему теплопостачання 12. Корпус 1 є основою пристрою. Патрубки 2 і 3 служать для підводу теплоносія. Закрита ємність 4 з пустотілими гранями служить теплообмінником, виконаним у вигляді парових камер. Парові камери 5 та 6 зв'язані з системою теплогазопостачання 12 через патрубки 2 і 3 та призначені для розігріву внутрішнього об'єму ємності 4. Вузли обертання 7 дозволяють ємності 4 відносно корпусу 1 здійснювати обертання від приводу 8. Горловина 11 слу Комп’ютерна верстка Д. Шеверун 4 жить для завантаження сировини усередину ємності 4. Пристрій працює наступним чином. Через горловину 11 виконують завантаження сировини усередину ємності 4. Вмикається привід 8 і через вузли обертання 7 дає змогу ємності 4 відносно корпусу 1 виконувати обертання. Одночасно крізь патрубки 2 і 3 теплоносій від системи теплогазопостачання 12 подається аксіально усередину камер 5 та 6, виповнюється циркуляція теплоносія через ємність 4. Сировина завдяки обертанням ємності 4 постійно переміщується у потоці теплоносія, завдяки чому здійснюється рівномірний її розігрів та заповнення паралелепідного об'єму камери 4. Застосування корисної моделі значно скорочує тривалість виробничого циклу, скорочує виробничі енерговитрати, мінімізує рентабельний обсяг продукції. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for molding blocks from cellular polystyrene
Автори англійськоюKopytin Volodymyr Heorhiiovych
Назва патенту російськоюУстройство для формования блоков из пенополистирола
Автори російськоюКопытин Владимир Георгиевич
МПК / Мітки
МПК: B01J 2/12, B01J 19/00
Мітки: пристрій, формування, блоків, пінополістиролу
